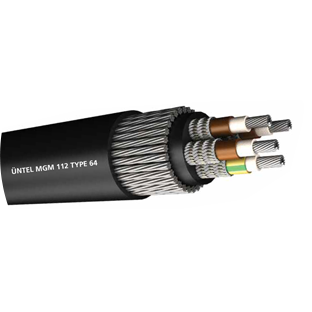

MGM 112 ТИП 62, ТИП 63, ТИП 64

Применяется для поставки землеройных, дробильных машин
и оборудования.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический, многопроволочный, луженый медный провод IEC 60228, класс 5
ИЗОЛЯЦИЯ: EPR
ЭКРАН: Экран из луженой меди / нейлоновой оплетки поверх жил.
СХЕМА: Все жилы уложены в контакте друг с другом.
ПОКРЫТИЕ: Состав постельного белья на основе каучука.
БРОНЯ: Гибкая броня из оцинкованной стали.
НАРУЖНАЯ ОБОЛОЧКА: Прочная внешняя оболочка из хлоропрена.

СВЯЗАННЫЕ СТАНДАРТЫ: MGM 112/1984
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 660/1100 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 2,5 кВ

Поперечное сечение		2 × 4	3 × 4	4 × 4
MGM 112		ТИП 62	ТИП 63	ТИП 64
Дирижеры
Количество и сечение	мм2	2 × 4	3 × 4	4 × 4
Stranding	мм	56 / 0,30	56 / 0,30	56 / 0,30
Диаметр проводника	Ном. мм	2,60	2,60	2,60
Толщина изоляции	мм	1.0	1.0	1.0
Детали кабеля
Радиальная толщина внутренней оболочки	мм	2.0	2.0	2.0
Мин. внутренний диаметр оболочки	мм	16,2	17,1	18,7
Максимум. внутренний диаметр оболочки	мм	18,2	19,1	20,7
Размер брони	мм	7 / 0,45	7 / 0,45	7 / 0,45
Радиальная толщина внешней оболочки	мм	2,5	2,5	2,5
Мин. общий диаметр	мм	23,9	24,8	26,4
Максимум. общий диаметр	мм	26,4	27,3	28,9
Мин. радиус изгиба	мм	270	280	290
Максимум. тянущее напряжение	кгс	48	72	96
Прил. вес кабеля	кг / км	1.08	1,23	1.4
Медный вес	кг / км	132	200	264
Электрические детали
«Номинальный постоянный ток при температуре окружающей среды 25 ° C»	А	28 год	28 год	28 год
Максимум. Сопротивление постоянному току при 20 ° C
Фазовый проводник	Ом / км	5,09	5,09	5,09
экраны при параллельном подключении	Ом / км	5.5	3.9	2,8
Броня	Ом / км	4,91	4,63	4,16
Ном. реактивное сопротивление при 50 Гц	Ом / км	0,119	0,119	0,119
Ном. реактивное сопротивление при 60 Гц	Ом / км	0,143	0,143	0,143
Мин. сопротивление изоляции при 20 ° C	МОм / км	590	590	590
Падение трехфазного напряжения при токе полной нагрузки	мВ / А / м	12,38 *	10,72	10,72
