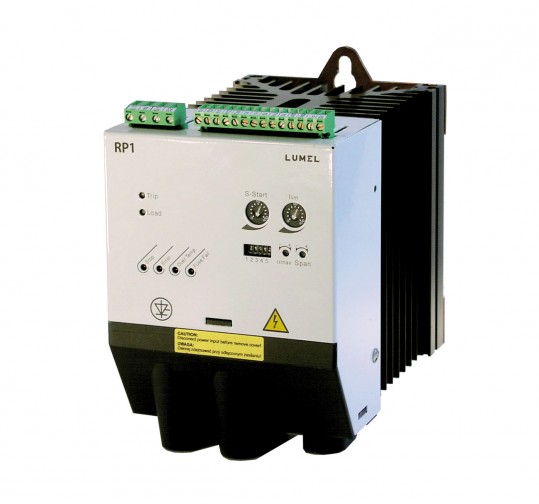

1-фазный регулятор мощности RP1

Регулятор мощности РП1 предназначен для систем автоматического регулирования температуры в электротермических устройствах.

Может применяться в электрических цепях с резистивными или индуктивными нагрузками и резистивными нагрузками с высоким коэффициентом термостойкости.

Регулятор мощности RP1 представляет собой бесконтактное электронное устройство, которое включает в себя тиристорный разъем и систему электронного запуска затвора (GTS).
Этот регулятор мощности позволяет изменять мощность, подаваемую от источника переменного напряжения на электрическую нагрузку, в зависимости от значения аналогового или импульсного управляющего сигнала.
Система из двух или трех регуляторов мощности может применяться в трехфазных электроприводах.
Вид управления

• Включение/выключение управления,
• импульсное управление: быстрый цикл, медленный цикл
• фазовый контроль

Максимальный выходной ток

• 25А, 40А, 70А, 125А

Дополнительные функции

• ограничение тока нагрузки,
• триггерное замедление типа плавного пуска,
• контроль начального значения угла срабатывания,
• управление усилением входной линии,
• останов срабатывания по внешнему сигналу,
• контроль и сигнализация тока в цепи нагрузки,
• выход U = f(Io),
• контроль температуры радиатора,
• сигнализация о перегрузке,
• сигнализация повреждения предохранителя,
• выход типа «Master/Slave»,
• релейные выходы.

Внешние размеры: 135 х 231 х 199 мм
