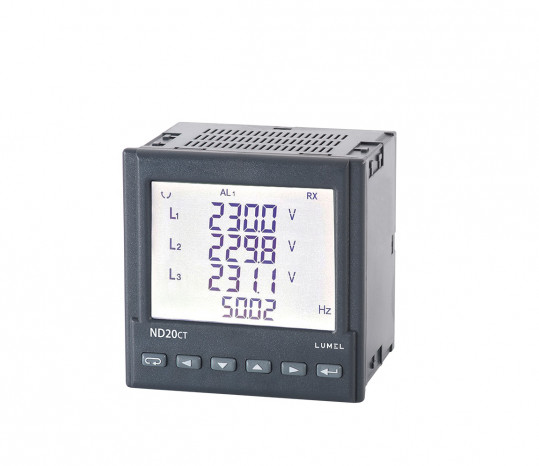

1- и 3-фазный сетевой счетчик ND20CT

Это позволяет быстро, легко и удобно устанавливать специальные 1- и 3-фазные трансформаторы тока и дополнительно устраняет риск неправильного соединения счетчика с трансформаторами.

Он обеспечивает идеальное решение для контроля и мониторинга параметров качества энергии, а также позволяет контролировать и оптимизировать работу различных силовых электронных устройств, систем и промышленных установок.

• Измерение параметров электросети в 1-фазных и 3-фазных (3-х или 4-х проводных) системах.
• Токовые входы 0,1 А и 0,25 А (для специальных трансформаторов).
• Быстрые и удобные способы подключения трансформаторов тока через разъем RJ12 или винтовые клеммы.
• Измерение коэффициента THD.
• ЖК-дисплей с подсветкой 3,5 дюйма.
• Степень защиты с лицевой стороны: IP65.
• Цифровая передача в ведущую систему через интерфейс RS-485 (MODBUS RTU).
• Программируемые выходы: аналоговый (опция), аварийный и импульсный (энергия).
• Настройка отображаемых страниц.
• ND20CT предназначен для использования в сочетании со следующими трансформаторами тока:
• LJ12  - 1-фазный ТТ с разъемом RJ12 и выходом 100 мА, подключенный через разветвитель к счетчику ND20CT
  • диапазоны 50-250А, класс 1 или 0,5*
• LJ25 ,  LJ35 ,  LJ45  - 3-фазные, встроенные в один корпус с разъемом RJ12 и выходом 100 мА
  • LJ25, диапазоны 60–200 А, класс 1 или 0,5*
  • LJ35, диапазоны 60–250 А, класс 1 или 0,5*
  • LJ45, диапазоны 250–600 А, класс 1 или 0,5*
• L308, L306, L307  - 3-фазные, встроенные в один корпус с винтовыми клеммами и выходом 250 мА
• L308, диапазон 63А, класс 0,5
• L306, диапазон 125А, класс 0,5
• L307, диапазон 250А, класс 0,5 класс
