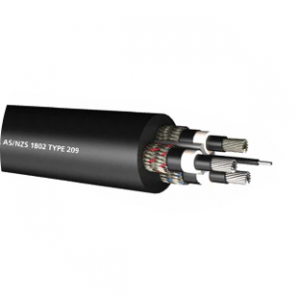

AS/NZS 1802 TYPE 209

Оставить заявку

Кабель общего назначения для подземных угольных шахт (кроме
 маршрутных вагонов). Подходит для использования в качестве подводящего кабеля. Меньше
кабели, используемые для дрелей и переносного оборудования.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический, многопроволочный, многопроволочный, гибкий луженый медный провод (канатная свивка) AS / NZS 1125-2.10
СЕПЕРАТОР: полупроводниковый слой (3,3 / 3,3 кВ и выше)
ИЗОЛЯЦИЯ: R-EP-90 (согласно AS / NZS 3808)
СЕПЕРАТОР: полупроводниковый слой (3,3 / 3,3 кВ и выше)
ЭКРАН: Экран из луженой меди / нейлоновой оплетки поверх фазовых жил.
СХЕМА: жилы укладываются на полупроводниковую опору с одной пилотной жилой в центре и не контактируют друг с другом.
НАРУЖНАЯ ОБОЛОЧКА: Наружная оболочка из прочного эластомера (согласно AS / NZS 3808)
СВЯЗАННЫЕ СТАНДАРТЫ: AS / NZS 1802
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 1,1 / 1,1 кВ, 3,3 / 3,3 кВ, 6,6 / 6,6 кВ, 11/11 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 4,2 кВ, 12 кВ, 22 кВ, 30 кВ



Силовые жилы         Экран   Контрольное судно   Покрытие   Вес
Номинальное поперечное сечение (мм2) Твист (мм) Диаметр проводника (мм) Толщина изоляции (мм) Диаметр изоляции (мм) Проволока для вязания (кол / мм) Номинальное поперечное сечение (мм) Скрутка (нет / мм) Толщина изоляции (мм) Толщина (мм) Диаметр кабеля (мм) Приблизительный вес кабеля (кг / км) Вес меди (кг / км)
Медицина 209,1 1,1 / 1,1 кВ
6 84 / 0,30 3,4 1.5 6.5 7 / 0,25 7.2 24 / 0,20 0,8 3.8 30 1.3 388
10 77 / 0,40 4.6 1.5 7,7 7 / 0,25 8,6 24 / 0,20 0,8 3.8 32,6 1.6 543
16 126 / 0,40 5,7 1.6 9 7 / 0,25 9,6 24 / 0,20 0,8 4 35,8 2-й 745
25 209 / 0,40 7.2 1.6 10,5 7 / 0,25 11,3 24 / 0,20 0,8 4.3 39,7 2,6 1.053
35 год 285 / 0,40 8,5 1.6 11,8 7 / 0,25 12,4 24 / 0,20 0,8 4.6 43,1 3.1 1,373
50 380 / 0,40 10 1,7 13,5 7 / 0,25 14.1 40 / 0,20 0,8 5 47,7 3,85 1,859
70 203 / 0,67 12 1,8 16 7 / 0,25 16,5 40 / 0,20 0,8 5,4 53,9 5.1 2,504
95 259 / 0,67 13,2 2-й 17,6 7 / 0,25 18,2 40 / 0,20 0,8 6 58,6 6.1 3,273
120 336 / 0,67 15.3 2.1 20 7 / 0,25 20,3 40 / 0,20 0,8 6.4 64,4 7,5 4,053
150 427 / 0,67 17,1 2.3 22,2 7 / 0,25 22,3 40 / 0,20 0,8 6.9 70,2 9,05 4975
185 518 / 0,67 19,2 2,5 24,7 7 / 0,30 30,2 40 / 0,20 0,8 7,4 77,4 11.1 6.21
240 672 / 0,67 21,8 2,8 27,9 7 / 0,30 33,6 40 / 0,20 0,8 8,2 86 13,8 7,892
300 854 / 0,67 24,4 3 30,9 7 / 0,40 50,1 40 / 0,20 0,8 8,8 95,1 17,4 10,095
Медицина 209,3 3,3 / 3,3 кВ
16 126 / 0,40 5,7 3 12,5 7 / 0,25 13,1 24 / 0,20 0,8 5,3 46,2 3 846
25 209 / 0,40 7.2 3 14 7 / 0,25 14,8 24 / 0,20 0,8 5,6 50,1 3,7 1.154
35 год 285 / 0,40 8,5 3 15.3 7 / 0,25 15,8 24 / 0,20 0,8 5.9 53,5 4.3 1,471
50 380 / 0,40 10 3 16,8 7 / 0,25 17,2 40 / 0,20 0,8 6.3 57,6 5.1 1,948
70 203 / 0,67 12 3 18,8 7 / 0,25 18,6 40 / 0,20 0,8 6,6 62,5 6,25 2,564
95 259 / 0,67 13,2 3 20 7 / 0,25 20,3 40 / 0,20 0,8 7.1 66,2 7,25 3,333
120 336 / 0,67 15.3 3 22,1 7 / 0,30 27,2 40 / 0,20 0,8 7,4 72 8,8 4,252
150 427 / 0,67 17,1 3 23,9 7 / 0,40 39,6 40 / 0,20 0,8 7,8 78 10,8 5,473
185 518 / 0,67 19,2 3 26 год 7 / 0,40 42,2 40 / 0,20 0,8 8,2 83,4 12,5 6,556
240 672 / 0,67 21,8 3 28,6 7 / 0,40 46,6 40 / 0,20 0,8 8,8 90,3 15 8,267
300 854 / 0,67 24,4 3 31,2 7 / 0,50 63,2 40 / 0,20 0,8 9,4 98,4 18,4 10,473
Медицина 209,6 6,6 / 6,6 кВ
16 126 / 0,40 5,7 5 16,5 7 / 0,25 17,2 24 / 0,20 0,8 6.4 57,3 4.4 964
25 209 / 0,40 7.2 5 18 7 / 0,25 18,6 24 / 0,20 0,8 6,7 61,2 5,15 1,263
35 год 285 / 0,40 8,5 5 19,3 7 / 0,25 18,6 24 / 0,20 0,8 7 64,6 5,85 1,551
50 380 / 0,40 10 5 20,8 7 / 0,25 21,3 40 / 0,20 0,8 7.3 68,5 6,7 2,066
70 203 / 0,67 12 5 22,8 7 / 0,25 23,4 40 / 0,20 0,8 7,7 73,7 8,05 2,702
95 259 / 0,67 13,2 5 24 7 / 0,30 29,2 40 / 0,20 0,8 8.1 77,8 9,35 3,589
120 336 / 0,67 15.3 5 26,1 7 / 0,30 31,7 40 / 0,20 0,8 8,5 83,1 10.9 4,381
150 427 / 0,67 17,1 5 27,9 7 / 0,40 45,7 40 / 0,20 0,8 8.9 89,1 13,1 5,649
185 518 / 0,67 19,2 5 30 7 / 0,40 48,4 40 / 0,20 0,8 9,3 94,5 14,8 6,734
240 672 / 0,67 21,8 5 32,6 7 / 0,40 52,8 40 / 0,20 0,8 9.9 101,4 17,5 8,445
300 854 / 0,67 24,4 5 35,2 7 / 0,50 71,5 40 / 0,20 0,8 10,4 109,3 21,2 10,712
Медицина 209,11 11 / 11кВ
25 209 / 0,40 7.2 7,6 23,4 7 / 0,25 23,7 24 / 0,20 0,8 8.1 75,6 7,5 1,41
35 год 285 / 0,40 8,5 7,6 24,7 7 / 0,30 30,2 24 / 0,20 0,8 8,4 79,7 8,6 1,885
50 380 / 0,40 10 7,6 26,2 7 / 0,30 31,7 40 / 0,20 0,8 8,7 83,6 9,6 2.365
70 203 / 0,67 12 7,6 28,2 7 / 0,30 34,1 40 / 0,20 0,8 9.1 88,8 11.1 3,011
95 259 / 0,67 13,2 7,6 29,4 7 / 0,40 47,5 40 / 0,20 0,8 9,6 93,7 12,9 4,116
120 336 / 0,67 15.3 7,6 31,5 7 / 0,40 51 40 / 0,20 0,8 9.9 98,8 14,6 4937
150 427 / 0,67 17,1 7,6 33,3 7 / 0,40 53,7 40 / 0,20 0,8 10,3 103,5 16,4 5,879
185 518 / 0,67 19,2 7,6 35,4 7 / 0,40 57,2 40 / 0,20 0,8 10,7 108,8
