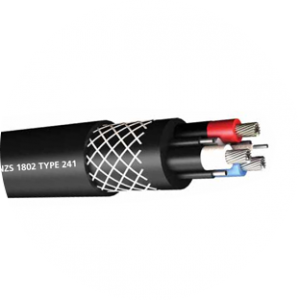

AS/NZS 1802 TYPE 241

Оставить заявку

Кабель общего назначения для подземных угольных шахт (кроме
 маршрутных вагонов)

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический, многопроволочный, многопроволочный, гибкий луженый медный провод (канатная свивка) AS / NZS 1125-2.10
СЕПЕРАТОР: полупроводниковый слой над силовыми проводниками (3,3 / 3,3 кВ и выше) и заземляющими проводниками (все)
ИЗОЛЯЦИЯ: Силовая и пилотная жилы изолированы R-EP-90 (согласно AS / NZS 3808). Жилы заземления не изолированы
СЕПЕРАТОР: полупроводниковый слой поверх изоляции силовой жилы.
СХЕМА: жилы укладываются на полупроводниковую опору с одной пилотной жилой в центре и не контактируют друг с другом, но находятся в контакте с промежуточными заземляющими жилами.
ПОКРЫТИЕ: Полупроводящий эластомерный компаунд.
СЕПЕРАТОР: Тесьма открытого переплетения для усиления
НАРУЖНАЯ ОБОЛОЧКА: Наружная оболочка из прочного эластомера (согласно AS / NZS 3808)
СВЯЗАННЫЕ СТАНДАРТЫ: AS / NZS 1802
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 1,1 / 1,1 кВ, 3,3 / 3,3 кВ, 6,6 / 6,6 кВ, 11/11 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 4,2 кВ, 12 кВ, 22 кВ, 30 кВ
Силовые жилы         Жилы земли     Контрольное судно   Покрытие   Вес
Номинальное поперечное сечение (мм2) Твист (мм) Диаметр проводника (мм) Толщина изоляции (мм) Диаметр изоляции (мм) Скручивание (мин. / Мм) Номинальное поперечное сечение (мм2) Толщина полупроводниковой оболочки (мм2) Скрутка (нет / мм) Толщина изоляции (мин. Мм) Толщина (мм) Диаметр кабеля (номинальный мм) Приблизительный вес кабеля (кг / км) Вес меди (кг / км)
Медицина 241,1 1,1 / 1,1 кВ
6 84 / 0,30 3,4 1.5 6.5 15 / 0,30 1.1 один 24 / 0,20 0,8 3.8 28,5 1.05 212
10 77 / 0,40 4.6 1.5 7,7 24 / 0,30 1,7 один 24 / 0,20 0,8 3.8 31,1 1.3 345
16 126 / 0,40 5,7 1.6 9 39 / 0,30 2,8 один 24 / 0,20 0,8 3.9 34,1 1,7 549
25 209 / 0,40 7.2 1.6 10,5 63 / 0,30 4.5 один 24 / 0,20 0,8 4.2 37,9 2,25 862
35 год 285 / 0,40 8,5 1.6 11,8 87 / 0,30 6.2 один 24 / 0,20 0,8 4.4 41,2 2,75 1,199
50 380 / 0,40 10 1,7 13,5 114 / 0,30 8.1 один 40 / 0,20 0,8 4.9 45,9 3.5 1,686
70 203 / 0,67 12 1,8 16 36 / 0,67 12,7 один 40 / 0,20 0,8 5,3 52,2 4.8 2.394
95 259 / 0,67 13,2 2-й 17,6 36 / 0,67 12,7 один 40 / 0,20 0,8 5,8 56,7 5,7 3,114
120 336 / 0,67 15.3 2.1 20 39 / 0,67 13,8 1.2 40 / 0,20 0,8 6.3 62,7 7.1 3,866
150 427 / 0,67 17,1 2.3 22,2 48 / 0,67 17 1.2 40 / 0,20 0,8 6,7 68,3 8,65 4,822
185 518 / 0,67 19,2 2,5 24,7 63 / 0,67 22,3 1.4 40 / 0,20 0,8 7.3 74,9 10,3 5 983
240 672 / 0,67 21,8 2,8 27,9 77 / 0,67 27,2 1.4 40 / 0,20 0,8 8 83,3 13 7,708
300 854 / 0,67 24,4 3 30,9 98 / 0,67 34,6 1.4 40 / 0,20 0,8 8,7 91,2 16 9 649
Медицина 241,3 3,3 / 3,3 кВ
16 126 / 0,40 5,7 3 12,5 39 / 0,30 2,8 один 24 / 0,20 0,8 5 43,8 2,5 549
25 209 / 0,40 7.2 3 14 63 / 0,30 4.5 один 24 / 0,20 0,8 5,3 47,7 3,15 862
35 год 285 / 0,40 8,5 3 15.3 87 / 0,30 6.2 один 24 / 0,20 0,8 5,6 51,1 3,75 1,199
50 380 / 0,40 10 3 16,8 114 / 0,30 8.1 1.2 40 / 0,20 0,8 6 55,2 4,55 1,686
70 203 / 0,67 12 3 18,8 36 / 0,67 12,7 1.2 40 / 0,20 0,8 6.4 60,3 5,8 2.394
95 259 / 0,67 13,2 3 20 36 / 0,67 12,7 1.2 40 / 0,20 0,8 6,8 63,8 6,75 3,114
120 336 / 0,67 15.3 3 22,1 39 / 0,67 13,8 1.2 40 / 0,20 0,8 7.2 69,1 8,15 3,866
150 427 / 0,67 17,1 3 23,9 48 / 0,67 17 1.2 40 / 0,20 0,8 7,6 73,8 9,65 4,822
185 518 / 0,67 19,2 3 26 год 63 / 0,67 22,3 1.4 40 / 0,20 0,8 8 79,2 11,3 5 983
240 672 / 0,67 21,8 3 28,6 77 / 0,67 27,2 1.4 40 / 0,20 0,8 8,6 86 13,8 7,708
300 854 / 0,67 24,4 3 31,2 98 / 0,67 34,6 1.4 40 / 0,20 0,8 9.1 92,6 16,6 9 649
Медицина 241,6 6,6 / 6,6 кВ
16 126 / 0,40 5,7 5 16,5 39 / 0,30 2,8 1.4 24 / 0,20 0,8 6.1 54,9 3,7 549
25 209 / 0,40 7.2 5 18 63 / 0,30 4.5 1.4 24 / 0,20 0,8 6.4 58,8 4,45 862
35 год 285 / 0,40 8,5 5 19,3 87 / 0,30 6.2 1.4 24 / 0,20 0,8 6,7 62,2 5,15 1,199
50 380 / 0,40 10 5 20,8 114 / 0,30 8.1 1.4 40 / 0,20 0,8 7.1 66,2 6 1,686
70 203 / 0,67 12 5 22,8 36 / 0,67 12,7 1.4 40 / 0,20 0,8 7,4 71,2 7,35 2.394
95 259 / 0,67 13,2 5 24 36 / 0,67 12,7 1.4 40 / 0,20 0,8 7.9 74,8 8,45 3,114
120 336 / 0,67 15.3 5 26,1 39 / 0,67 13,8 1.4 40 / 0,20 0,8 8,3 80,2 9,95 3,866
150 427 / 0,67 17,1 5 27,9 48 / 0,67 17 1.4 40 / 0,20 0,8 8,6 84,6 11,5 4,822
185 518 / 0,67 19,2 5 30 63 / 0,67 22,3 1.4 40 / 0,20 0,8 9 90 13,3 5 983
240 672 / 0,67 21,8 5 32,6 77 / 0,67 27,2 1.4 40 / 0,20 0,8 9,6 96,8 16 7,708
300 854 / 0,67 24,4 5 35,2 98 / 0,67 34,6 1.4 40 / 0,20 0,8 10.2 103,6 19 9 649
Медицина 241,11 11 / 11кВ
25 209 / 0,40 7.2 7,6 23,4 63 / 0,30 4.5 1,8 24 / 0,20 0,8 7,8 73,2 6.55 862
35 год 285 / 0,40 8,5 7,6 24,7 87 / 0,30 6.2 1,8 24 / 0,20 0,8 8.1 76,6 7,35 1,199
50 380 / 0,40 10 7,6 26,2 114 / 0,30 8.1 1,8 40 / 0,20 0,8 8,5 80,6 8,3 1,686
70 203 / 0,67 12 7,6 28,2 36 / 0,67 12,7 1,8 40 / 0,20 0,8 8.9 85,7 9,85 2.394
95 259 / 0,67 13,2 7,6 29,4 36 / 0,67 12,7 1,8 40 / 0,20 0,8 9,3 89,1 11-е 3,114
120 336 / 0,67 15.3 7,6 31,5 39 / 0,67 13,8 1,8 40 / 0,20 0,8 9,7 94,4 12,7 3,866
150 427 / 0,67 17,1 7,6 33,3 48 / 0,67 17 1,8 40 / 0,20 0,8 10 98,9 14,4 4,822
185 518 / 0,67 19,2 7,6 35,4 63 / 0,67 22,3 1,8 40 / 0,20 0,8 10,4 104,2 16,3 5 983
