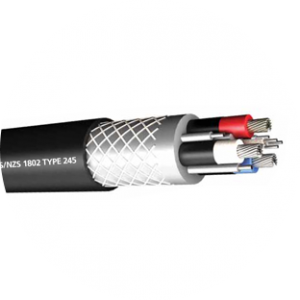

AS/NZS 1802 TYPE 245

Используется как гибкий кабель для подземных угольных шахт, где
необходим уменьшенный радиус изгиба (кроме челночных вагонов)

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический многопроволочный луженый медный провод AS / NZS 1125, класс 6
СЕПЕРАТОР: полупроводниковый слой над силовыми проводниками 3,3 / 3,3 кВ и выше, а также над заземляющими проводниками всех типов.
ИЗОЛЯЦИЯ: Силовая и пилотная жилы изолированы R-EP-90 (согласно AS / NZS 3808). Жилы заземления не изолированные
СЕПЕРАТОР: полупроводниковый слой поверх изоляции силовой жилы.
СХЕМА: жилы укладываются на полупроводниковую опору с одной пилотной жилой в центре и не контактируют друг с другом, но находятся в контакте с промежуточными заземляющими жилами.
ПОКРЫТИЕ: Полупроводящий эластомерный компаунд.
СЕПЕРАТОР: Тесьма открытого переплетения для усиления
НАРУЖНАЯ ОБОЛОЧКА: Наружная оболочка из прочного эластомера (согласно AS / NZS 3808)

СВЯЗАННЫЕ СТАНДАРТЫ: AS / NZS 1802
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 1,1 / 1,1 кВ, 3,3 / 3,3 кВ, 6,6 / 6,6 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 4,2 кВ, 12 кВ, 22 кВ

Силовые жилы					Жилы земли			Контрольное судно		Покрытие		Вес
Номинальное поперечное сечение (мм2)	Твист (мм)	Диаметр проводника (мм)	Толщина изоляции (мм)	Диаметр изоляции (мм)	Скручивание (мин. / Мм)	Номинальное поперечное сечение (мм2)	Толщина полупроводниковой оболочки (мм2)	Скрутка (нет / мм)	Толщина изоляции (мин. Мм)	Толщина (мм)	Диаметр кабеля (номинальный мм)	Приблизительный вес кабеля (кг / км)	Вес меди (кг / км)
Медицина	245,1	1,1 / 1,1 кВ
50	703 / 0,30	9,7	1,7	13,2	120 / 0,30	8,5	один	28 / 0,25	0,8	4.8	48,4	3,95	1,721
70	988 / 0,30	11,6	1,8	15,6	180 / 0,30	12,7	один	28 / 0,25	0,8	5.1	53,9	5,05	2,418
95	1332 / 0,30	13,9	2-й	18,3	150 / 0,30	10,6	один	28 / 0,25	0,8	5,6	60,4	6.3	3,078
120	1702 / 0,30	15,7	2.1	20,4	195 / 0,30	13,8	1.2	28 / 0,25	0,8	6	65,5	7,65	3,89
150	2146 / 0,30	17,6	2.3	22,7	235 / 0,30	16,6	1.2	28 / 0,25	0,8	6.3	70,5	9.15	4,835
Медицина	245,3	3,3 / 3,3 кВ
50	703 / 0,30	9,7	3	16,5	120 / 0,30	8,5	один	28 / 0,25	0,8	5,7	56,8	4.9	1,721
70	988 / 0,30	11,6	3	18,4	180 / 0,30	12,7	1.2	28 / 0,25	0,8	6	61,2	6	2,418
95	1332 / 0,30	13,9	3	20,7	235 / 0,30	16,6	1.2	28 / 0,25	0,8	6.4	66,6	7,35	3,251
120	1702 / 0,30	15,7	3	22,5	300 / 0,30	21,2	1.2	28 / 0,25	0,8	6,7	71	8,7	4.103
150	2146 / 0,30	17,6	3	24,4	375 / 0,30	26,5	1.2	28 / 0,25	0,8	7	75,2	10.2	5,12
Медицина	245,6	6,6 / 6,6 кВ
50	703 / 0,30	9,7	5	20,5	120 / 0,30	8,5	1.4	28 / 0,25	0,8	6,7	67,2	6,35	1,721
70	988 / 0,30	11,6	5	22,4	180 / 0,30	12,7	1.4	28 / 0,25	0,8	7	71,7	7,55	2,418
95	1332 / 0,30	13,9	5	24,7	235 / 0,30	16,6	1.4	28 / 0,25	0,8	7,4	77,1	9,05	3,251
120	1702 / 0,30	15,7	5	26,5	300 / 0,30	21,2	1.4	28 / 0,25	0,8	7,7	81,3	10,5	4.103
150	2146 / 0,30	17,6	5	28,4	375 / 0,30	26,5	1.4	28 / 0,25	0,8	8	85,8	12.1	5,12
