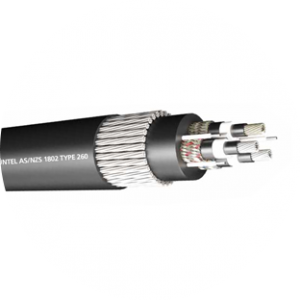

AS/NZS 1802 TYPE 260

Оставить заявку

Используется в качестве кабеля питания там, где механическая защита и
прочность требуется в подземных угольных шахтах (кроме
 маршрутных вагонов)

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический многопроволочный луженый медный провод AS / NZS 1125, класс 6
СЕПЕРАТОР: полупроводниковый слой (3,3 / 3,3 кВ и выше) (кроме пилотных жил)
ИЗОЛЯЦИЯ: R-EP-90 (согласно AS / NZS 3808)
СЕПЕРАТОР: полупроводниковый слой (3,3 / 3,3 кВ и выше) (кроме пилотных жил)
ЭКРАН: Экран из луженой меди / нейлоновой оплетки поверх фазовых жил.
СХЕМА: жилы укладываются над полупроводниковой опорой, не контактируя друг с другом, но в контакте с промежуточными пилотными сердечниками.
ПОКРЫТИЕ: Эластомерный компаунд
БРОНЯ: Пилотная броня из оцинкованной стали (согласно AS / NZS 3863).
НАРУЖНАЯ ОБОЛОЧКА: Наружная оболочка из прочного эластомера (согласно AS / NZS 3808)
СВЯЗАННЫЕ СТАНДАРТЫ: AS / NZS 1802
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 1,1 / 1,1 кВ, 3,3 / 3,3 кВ, 6,6 / 6,6 кВ, 11/11 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 4,2 кВ, 12 кВ, 22 кВ, 30 кВ
Силовые вены         Экран   Ядра управления   Покрытие     Охватывает     Вес
Номинальное поперечное сечение (мм2) Твист (мм) Диаметр проводника (мм) Толщина изоляции (мм) Диаметр изоляции (мм) Проволока для вязания (кол / мм) Номинальное поперечное сечение (мм2) Скручивание (мин. / Мм) Толщина изоляции (мм) Верхний диаметр внутренней оболочки (мм) Провода для брони (кол-во / мм) Диаметр над броней (мм) Толщина внутренней оболочки (мм) Толщина внешней оболочки (мм) Диаметр кабеля (мм) Приблизительный вес кабеля (кг / км) Вес меди (кг / км)
Медицина 240,1 1,1 / 1,1 кВ
6 84 / 0,30 3,4 1.5 6.5 7 / 0,25 7.2 15 / 0,30 один 26,2 7 / 0,45 28,9 2-й 3.8 36,9 2.3 418
10 77 / 0,40 4.6 1.5 7,7 7 / 0,25 8,6 24 / 0,30 один 28,8 7 / 0,45 31,5 2-й 3.8 39,5 2,65 594
16 126 / 0,40 5,7 1.6 9 7 / 0,25 9,6 39 / 0,30 один 32,7 7 / 0,90 38,1 2,5 4 46,5 4.1 824
25 209 / 0,40 7.2 1.6 10,5 7 / 0,25 11,3 63 / 0,30 1.2 35,9 7 / 0,90 41,3 2,5 4.3 50,4 4,95 1,181
35 год 285 / 0,40 8,5 1.6 11,8 7 / 0,25 12,4 87 / 0,30 1.2 38,7 7 / 0,90 44,1 2,5 4.6 53,8 5,65 1,55
50 380 / 0,40 10 1,7 13,5 7 / 0,25 14.1 114 / 0,30 1.2 42,4 7 / 0,90 47,8 2,5 5 58,4 6,65 2,091
70 203 / 0,67 12 1,8 16 7 / 0,25 16,5 36 / 0,67 1.2 47,8 7 / 0,90 53,2 2,5 5,4 64,6 8,35 2,889
95 259 / 0,67 13,2 2-й 17,6 7 / 0,25 18,2 36 / 0,67 1.2 53,3 7 / 0,90 58,7 3.5 6 71,4 10 3,658
120 336 / 0,67 15.3 2.1 20 7 / 0,25 20,3 39 / 0,67 1.4 58,3 7 / 0,90 63,7 3.5 6.4 77,2 11,8 4,47
150 427 / 0,67 17,1 2.3 22,2 7 / 0,25 22,3 48 / 0,67 1.4 63,1 7 / 0,90 68,5 3.5 6.9 83 13,7 5,513
185 518 / 0,67 19,2 2,5 24,7 7 / 0,30 30,2 63 / 0,67 1.4 69,1 7 / 0,90 74,5 3.5 7,4 90 16.1 6,84
240 672 / 0,67 21,8 2,8 27,9 7 / 0,30 33,6 77 / 0,67 1.6 78,2 7 / 1,25 85,7 4.5 8,2 103 21,5 8,664
300 854 / 0,67 24,4 3 30,9 7 / 0,40 50,1 98 / 0,67 1.6 86 7 / 1,25 93,5 4.5 8,8 112,1 25,9 11.08
Медицина 260,3 3,3 / 3,3 кВ
16 126 / 0,40 5,7 3 12,5 7 / 0,25 13,1 39 / 0,30 1.4 40,3 7 / 0,90 45,7 2,5 5,3 56,9 5,6 925
25 209 / 0,40 7.2 3 14 7 / 0,25 14,8 63 / 0,30 1.4 43,5 7 / 0,90 48,9 2,5 5,6 60,8 6.5 1,282
35 год 285 / 0,40 8,5 3 15.3 7 / 0,25 15,8 87 / 0,30 1.4 48,5 7 / 0,90 53,9 3.5 5.9 66,3 7,75 1,648
50 380 / 0,40 10 3 16,8 7 / 0,25 17,2 114 / 0,30 1.4 51,7 7 / 0,90 57,1 3.5 6.3 70,4 8,75 2,181
70 203 / 0,67 12 3 18,8 7 / 0,25 18,6 36 / 0,67 1.4 56 7 / 0,90 61,4 3.5 6,6 75,3 10,3 2,95
95 259 / 0,67 13,2 3 20 7 / 0,25 20,3 36 / 0,67 1.4 58,6 7 / 0,90 64 3.5 7.1 78,9 11,5 3,719
120 336 / 0,67 15.3 3 22,1 7 / 0,30 27,2 39 / 0,67 1.6 63,8 7 / 0,90 69,2 3.5 7,4 84,7 13,4 4,669
150 427 / 0,67 17,1 3 23,9 7 / 0,40 39,6 48 / 0,67 1.6 71,1 7 / 1,25 78,6 4.5 7,8 95 17,7 6.011
185 518 / 0,67 19,2 3 26 год 7 / 0,40 42,2 63 / 0,67 1,8 75,6 7 / 1,25 83,1 4.5 8,2 100,4 19,9 7,186
240 672 / 0,67 21,8 3 28,6 7 / 0,40 46,6 77 / 0,67 1,8 81,2 7 / 1,25 88,7 4.5 8,8 107,3 23 9,038
300 854 / 0,67 24,4 3 31,2 7 / 0,50 63,2 98 / 0,67 1,8 88,1 7 / 1,25 95,6 4.5 9,4 115,4 27,1 11 457
Медицина 260,6 6,6 / 6,6 кВ
16 126 / 0,40 5,7 5 16,5 7 / 0,25 17,2 39 / 0,30 1.4 51,2 7 / 0,90 56,6 3.5 6.4 70,1 7,95 1.043
25 209 / 0,40 7.2 5 18 7 / 0,25 18,6 63 / 0,30 1.4 54,5 7 / 0,90 59,9 3.5 6,7 74 8,95 1,392
35 год 285 / 0,40 8,5 5 19,3 7 / 0,25 18,6 87 / 0,30 1.6 57,3 7 / 0,90 62,7 3.5 7 77,4 9,85 1,728
50 380 / 0,40 10 5 20,8 7 / 0,25 21,3 114 / 0,30 1.6 60,5 7 / 0,90 65,9 3.5 7.3 81,2 11-е 2,299
70 203 / 0,67 12 5 22,8 7 / 0,25 23,4 36 / 0,67 1.6 66,9 7 / 1,25 74,4 4.5 7,7 90,7 14,5 3,088
95 259 / 0,67 13,2 5 24 7 / 0,30 29,2 36 / 0,67 1.6 70,2 7 / 1,25 77,7 4.5 8.1 94,8 16.1 3,975
120 336 / 0,67 15.3 5 26,1 7 / 0,30 31,7 39 / 0,67 1,8 74,7 7 / 1,25 82,2 4.5 8,5 100,2 18 4,799
150 427 / 0,67 17,1 5 27,9 7 / 0,40 45,7 48 / 0,67 1,8 79,8 7 / 1,25 87,3 4.5 8.9 106,2 20,8 6,187
185 518 / 0,67 19,2 5 30 7 / 0,40 48,4 63 / 0,67 1,8 84,4 7 / 1,25 91,9 4.5 9,3 111,5 23 7,365
240 672 / 0,67 21,8 5 32,6 7 / 0,40 52,8 77 / 0,67 1,8 90 7 / 1,25 97,5 4.5 9.9 118,4 26,3 9,216
300 854 / 0,67 24,4 5 35,2 7 / 0,50 71,5 98 / 0,67 1,8 96,9 7 / 1,25 104,4 4.5 10,4 126,3 30,6 11,696
Медицина 260,11 11 / 11кВ
25 209 / 0,40 7.2 7,6 23,4 7 / 0,25 23,7 63 / 0,30 2-й 68 7 / 1,25 75,5 4.5 8.1 92,7 13,8 1,538
35 год 285 / 0,40 8,5 7,6 24,7 7 / 0,30 30,2 87 / 0,30 2-й 71,5 7 / 1,25 79 4.5 8,4 96,7 15.3 2,063
50 380 / 0,40 10 7,6 26,2 7 / 0,30 31,7 114 / 0,30 2-й 74,7 7 / 1,25 82,2 4.5 8,7 100,6 16,6 2,598
70 203 / 0,67 12 7,6 28,2 7 / 0,30 34,1 36 / 0,67 2-й 79 7 / 1,25 86,5 4.5 9.1 105,8 18,6 3,396
95 259 / 0,67 13,2 7,6 29,4 7 / 0,40 47,5 36 / 0,67 2-й 82,9 7 / 1,25 90,4 4.5 9,6 110,7 20,8 4,502
120 336 / 0,67 15.3 7,6 31,5 7 / 0,40 51 39 / 0,67 2.2 87,4 7 / 1,25 94,9 4.5 9.9 115,8 22,9 5,354
150 427 / 0,67 17,1 7,6 33,3 7 / 0,40 53,7 48 / 0,67 2.2 91,3 7 / 1,25 98,8 4.5 10,3 120,5 25,1 6,417
185 518 / 0,67 19,2 7,6 35,4 7 / 0,40 57,2 63 / 0,67 2.2 95,8 7 / 1,25 103,3 4.5 10,7 125,9 27,5 7,618
