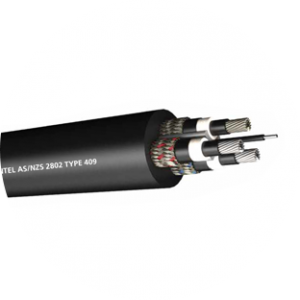

AS/NZS 2802 TYPE 409

Оставить заявку

Кабель общего назначения для шахт (кроме угольных шахт).
 Подходит для использования в качестве подводящего кабеля. Меньшие кабели
используется для дрелей и портативного оборудования. Большие кабели
используется для поставки более крупных машин.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический, многопроволочный, многопроволочный, гибкий луженый медный провод (канатная свивка) AS / NZS 1125-2.10
СЕПЕРАТОР: полупроводниковый слой над силовыми сердечниками в типах 3,3 / 3,3 кВ и выше.
ИЗОЛЯЦИЯ: R-EP-90 (класс 2, согласно AS / NZS 3808)
СЕПЕРАТОР: полупроводниковый слой (3,3 / 3,3 кВ и выше)
ЭКРАН: Экран из луженой меди / нейлоновой оплетки поверх фазовых жил.
СХЕМА: жилы укладываются на полупроводниковую опору с одной пилотной жилой в центре и не контактируют друг с другом.
НАРУЖНАЯ ОБОЛОЧКА: Наружная оболочка из прочного эластомера (согласно AS / NZS 3808)
СВЯЗАННЫЕ СТАНДАРТЫ: AS / NZS 2802
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 1,1 / 1,1 кВ, 3,3 / 3,3 кВ, 6,6 / 6,6 кВ, 11/11 кВ, 22/22 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 4,2 кВ, 12 кВ, 22 кВ, 30 кВ, 45 кВ
Силовые вены         Экран   Ядра управления   Покрытие   Вес
Номинальное поперечное сечение (мм2) Твист (мм) Диаметр проводника (мм) Толщина изоляции (мм) Диаметр изоляции (мм) Проволока для вязания (кол / мм) Номинальное поперечное сечение (мм2) Скручивание (мин. / Мм) Толщина изоляции (мм) Толщина (мм) Диаметр кабеля (номинальный мм) Приблизительный вес кабеля (кг / км) Вес меди (кг / км)
Медицина 409,1 1,1 / 1,1 кВ 2 класс изоляция
6 84 / 0,30 3,4 1.5 6.5 7 / 0,25 7.2 24 / 0,20 0,8 3.8 30 130 388
10 77 / 0,40 4.6 1.5 7,7 7 / 0,25 8,6 24 / 0,20 0,8 3.8 32,6 160 543
16 126 / 0,40 5,7 1.6 9 7 / 0,25 9,6 24 / 0,20 0,8 4 35,8 200 745
25 209 / 0,40 7.2 1.6 10,5 7 / 0,25 11,3 24 / 0,20 0,8 4.3 39,7 260 1.053
35 год 285 / 0,40 8,5 1.6 11,8 7 / 0,25 12,4 24 / 0,20 0,8 4.6 43,1 310 1,373
50 380 / 0,40 10 1,7 13,5 7 / 0,25 14.1 40 / 0,20 0,8 5 47,7 385 1,859
70 203 / 0,67 12 1,8 16 7 / 0,25 16,5 40 / 0,20 0,8 5,4 53,9 510 2,504
95 259 / 0,67 13,2 2-й 17,6 7 / 0,30 21,8 40 / 0,20 0,8 6 59,3 630 3,376
120 336 / 0,67 15.3 2.1 20 7 / 0,30 24,7 40 / 0,20 0,8 6.4 65,1 770 4,18
150 427 / 0,67 17,1 2.3 22,2 7 / 0,40 36,1 40 / 0,20 0,8 6.9 72,1 975 5,372
185 518 / 0,67 19,2 2,5 24,7 7 / 0,40 40,5 40 / 0,20 0,8 7,4 78,6 1,16 6,507
240 672 / 0,67 21,8 2,8 27,9 7 / 0,50 57,7 40 / 0,20 0,8 8,2 88,6 1,49 8,586
300 854 / 0,67 24,4 3 30,9 7 / 0,50 63,2 40 / 0,20 0,8 8,8 96,3 1,8 10,473
Медицина 409,3 3,3 / 3,3 кВ 2 класс изоляция
16 126 / 0,40 5,7 3 12,5 7 / 0,25 13,1 24 / 0,20 0,8 5,3 46,2 300 846
25 209 / 0,40 7.2 3 14 7 / 0,25 14,8 24 / 0,20 0,8 5,6 50,1 370 1.154
35 год 285 / 0,40 8,5 3 15.3 7 / 0,25 15,8 24 / 0,20 0,8 5.9 53,5 430 1,471
50 380 / 0,40 10 3 16,8 7 / 0,25 17,2 40 / 0,20 0,8 6.3 57,6 510 1,948
70 203 / 0,67 12 3 18,8 7 / 0,25 18,6 40 / 0,20 0,8 6,6 62,5 625 2,564
95 259 / 0,67 13,2 3 20 7 / 0,25 20,3 40 / 0,20 0,8 7.1 66,2 725 3,333
120 336 / 0,67 15.3 3 22,1 7 / 0,30 27,2 40 / 0,20 0,8 7,4 72 880 4,252
150 427 / 0,67 17,1 3 23,9 7 / 0,40 39,6 40 / 0,20 0,8 7,8 78 1.08 5,473
185 518 / 0,67 19,2 3 26 год 7 / 0,40 42,2 40 / 0,20 0,8 8,2 83,4 1,25 6,556
240 672 / 0,67 21,8 3 28,6 7 / 0,40 46,6 40 / 0,20 0,8 8,8 90,3 1.5 8,267
300 854 / 0,67 24,4 3 31,2 7 / 0,50 63,2 40 / 0,20 0,8 9,4 98,4 1,84 10,473
Медицина 409,6 6,6 / 6,6 кВ 2 класс изоляция
16 126 / 0,40 5,7 5 16,5 7 / 0,25 17,2 24 / 0,20 0,8 6.4 57,3 440 964
25 209 / 0,40 7.2 5 18 7 / 0,25 18,6 24 / 0,20 0,8 6,7 61,2 515 1,263
35 год 285 / 0,40 8,5 5 19,3 7 / 0,25 18,6 24 / 0,20 0,8 7 64,6 585 1,551
50 380 / 0,40 10 5 20,8 7 / 0,25 21,3 40 / 0,20 0,8 7.3 68,5 670 2,066
70 203 / 0,67 12 5 22,8 7 / 0,25 23,4 40 / 0,20 0,8 7,7 73,7 805 2,702
95 259 / 0,67 13,2 5 24 7 / 0,30 29,2 40 / 0,20 0,8 8.1 77,8 935 3,589
120 336 / 0,67 15.3 5 26,1 7 / 0,30 31,7 40 / 0,20 0,8 8,5 83,1 1.09 4,381
150 427 / 0,67 17,1 5 27,9 7 / 0,40 45,7 40 / 0,20 0,8 8.9 89,1 1,31 5,649
185 518 / 0,67 19,2 5 30 7 / 0,40 48,4 40 / 0,20 0,8 9,3 94,5 1,48 6,734
240 672 / 0,67 21,8 5 32,6 7 / 0,40 52,8 40 / 0,20 0,8 9.9 101,4 1,75 8,445
300 854 / 0,67 24,4 5 35,2 7 / 0,50 71,5 40 / 0,20 0,8 10,4 109,3 2,12 10,712
Медицина 409,11 11/11 кВ 2 класс изоляция
25 209 / 0,40 7.2 7,6 23,4 7 / 0,25 23,7 24 / 0,20 0,8 8.1 75,6 750 1,41
35 год 285 / 0,40 8,5 7,6 24,7 7 / 0,30 30,2 24 / 0,20 0,8 8,4 79,7 860 1,885
50 380 / 0,40 10 7,6 26,2 7 / 0,30 31,7 40 / 0,20 0,8 8,7 83,6 960 2.365
70 203 / 0,67 12 7,6 28,2 7 / 0,30 34,1 40 / 0,20 0,8 9.1 88,8 1.11 3,011
95 259 / 0,67 13,2 7,6 29,4 7 / 0,40 47,5 40 / 0,20 0,8 9,6 93,7 1,29 4,116
120 336 / 0,67 15.3 7,6 31,5 7 / 0,40 51 40 / 0,20 0,8 9.9 98,8 1,46 4937
150 427 / 0,67 17,1 7,6 33,3 7 / 0,40 53,7 40 / 0,20 0,8 10,3 103,5 1,64 5,879
185 518 / 0,67 19,2 7,6 35,4 7 / 0,40 57,2 40 / 0,20 0,8 10,7 108,8 1,83 6,988
Медицина 49,22 22/22 кВ 2 класс изоляция
35 год 285 / 0,40 8,5 10,5 32,6 7 / 0,40 55,4 24 / 0,20 0,8 10 105 1,41 2,611
50 380 / 0,40 10 10,5 34,1 7 / 0,40 58,1 40 / 0,20 0,8 10,3 108,9 1,53 3,126
70 203 / 0,67 12 10,5 36,1 7 / 0,40 60,7 40 / 0,20 0,8 10,7 114 1,71 3,777
