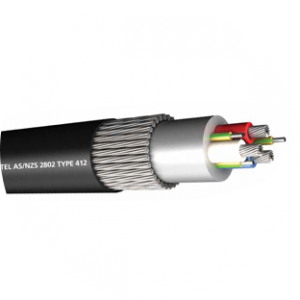

AS/NZS 2802 TYPE 412

Используется в шахтах в качестве кабеля питания, где требуется механическая защита,
и требуется прочность

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический, многопроволочный, многопроволочный, гибкий луженый медный провод (канатная свивка) AS / NZS 1125-2.10
ИЗОЛЯЦИЯ: R-EP-90 (класс 2, согласно AS / NZS 3808)
СХЕМА: сердечники укладываются на эластомерную опору в контакте друг с другом и с промежуточными заземляющими стержнями.
ПОКРЫТИЕ: Эластомерный компаунд
БРОНЯ: Гибкая броня из оцинкованной стали (согласно AS / NZS 3863)
НАРУЖНАЯ ОБОЛОЧКА: Наружная оболочка из прочного эластомера (согласно AS / NZS 3808)

СВЯЗАННЫЕ СТАНДАРТЫ: AS / NZS 2802
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 1,1 / 1,1 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 4,2 кВ

Силовые вены					Жилы земли			Броня			Охватывает			Вес
Номинальное поперечное сечение (мм2)	Твист (мм)	Диаметр проводника (мм)	Толщина изоляции (мм)	Диаметр изоляции (мм)	Скручивание (мин. / Мм)	Номинальное поперечное сечение (мм2)	Толщина полупроводниковой оболочки (мм2)	Верхний диаметр внутренней оболочки (мм)	Провода для брони (кол-во / мм)	Диаметр над броней (мм)	Толщина внутренней оболочки (мм)	Толщина внешней оболочки (мм)	Диаметр кабеля (номинальный мм)	Приблизительный вес кабеля (кг / км)	Вес меди (кг / км)
Медицина	412,1	1,1 / 1,1 кВ	2 класс	изоляция
35 год	285 / 0,40	8,5	1.6	11,8	75 / 0,3	5,3	0,6	30,8	7 / 0,90	36,2	2,5	4	44,6	4,15	1,161
50	380 / 0,40	10	1,7	13,5	114 / 0,3	8.1	0,8	34,5	7 / 0,90	39,9	2,5	4.4	49,2	5	1,674
70	203 / 0,67	12	1,8	16	36 / 0,67	12,7	0,8	39,8	7 / 0,90	45,2	2,5	4.8	55,4	6.55	2,382
95	259 / 0,67	13,2	2-й	17,6	45 / 0,67	15,9	0,8	43,3	7 / 0,90	48,7	2,5	5,4	60,1	7,75	3,194
120	336 / 0,67	15.3	2.1	20	57 / 0,67	20,1	один	50,4	7 / 0,90	55,8	3.5	5,8	68,1	9,75	4,035
150	427 / 0,67	17,1	2.3	22,2	77 / 0,67	27,2	один	55,1	7 / 0,90	60,5	3.5	6.3	73,8	11,5	5,104
185	518 / 0,67	19,2	2,5	24,7	91 / 0,67	32,1	один	60,5	7 / 0,90	65,9	3.5	6,8	80,2	13,6	6,253
240	672 / 0,67	21,8	2,8	27,9	112 / 0,67	39,5	1.2	67,5	7 / 0,90	72,9	3.5	7,5	88,7	16,7	8,05
300	854 / 0,67	24,4	3	30,9	144 / 0,67	50,8	1.2	76,1	7 / 1,25	83,6	4.5	8,2	100,9	22	10,104
