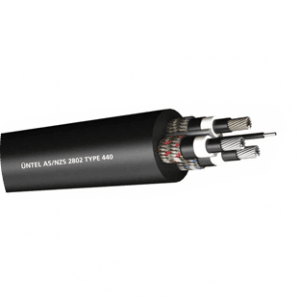

AS/NZS 2802 TYPE 440

Оставить заявку

Кабель общего назначения для шахт (кроме угольных шахт).

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический, многопроволочный, многопроволочный, гибкий луженый медный провод (канатная свивка) AS / NZS 1125-2.10
СЕПЕРАТОР: полупроводниковый слой над силовыми сердечниками в типах 3,3 / 3,3 кВ и выше.
ИЗОЛЯЦИЯ: R-EP-90 (класс 2, согласно AS / NZS 3808)
СЕПЕРАТОР: полупроводниковый слой (3,3 / 3,3 кВ и выше) (кроме пилотных жил)
ЭКРАН: Экран из луженой меди / нейлоновой оплетки поверх фазовых жил.
СХЕМА: жилы укладываются над полупроводниковой опорой, не контактируя друг с другом, но в контакте с промежуточными пилотными сердечниками.
НАРУЖНАЯ ОБОЛОЧКА: Наружная оболочка из прочного эластомера (согласно AS / NZS 3808)
RELATED STANDARDS : AS/NZS 2802
RATED VOLTAGE : 1.1/1.1 kV, 3.3/3.3 kV, 6.6/6.6 kV, 11/11 kV, 22/22 kV
TEST VOLTAGE : 4,2 kV, 12 kV, 22 kV, 30 kV 45 kV
Силовые вены         Экран   Ядра управления   Покрытие   Вес
Номинальное поперечное сечение (мм2) Твист (мм) Диаметр проводника (мм) Толщина изоляции (мм) Диаметр изоляции (мм) Проволока для вязания (кол / мм) Номинальное поперечное сечение (мм2) Скручивание (мин. / Мм) Толщина изоляции (мм) Толщина (мм) Диаметр кабеля (номинальный мм) Приблизительный вес кабеля (кг / км) Вес меди (кг / км)
Тип 440,1 1,1 / 1,1 кВ 2 класс изоляция
6 84 / 0,30 3,4 1.5 6.5 7 / 0,25 7.2 18 / 0,30 один 3.8 30 1,35 418
10 77 / 0,40 4.6 1.5 7,7 7 / 0,25 8,6 27 / 0,30 один 3.8 32,6 1,65 594
16 126 / 0,40 5,7 1.6 9 7 / 0,25 9,6 42 / 0,30 один 4 35,8 2,05 824
25 209 / 0,40 7.2 1.6 10,5 7 / 0,25 11,3 66 / 0,30 1.2 4.3 39,7 2,7 1,181
35 год 285 / 0,40 8,5 1.6 11,8 7 / 0,25 12,4 90 / 0,30 1.2 4.6 43,1 3,25 1,55
50 380 / 0,40 10 1,7 13,5 7 / 0,25 14.1 120 / 0,30 1.2 5 47,7 4,05 2,091
70 203 / 0,67 12 1,8 16 7 / 0,25 16,5 39 / 0,67 1.2 5,4 53,9 5,4 2,889
95 259 / 0,67 13,2 2-й 17,6 7 / 0,30 21,8 39 / 0,67 1.2 6 59,3 6,6 3,762
120 336 / 0,67 15.3 2.1 20 7 / 0,30 24,7 42 / 0,67 1.4 6.4 65,1 8,05 4,597
150 427 / 0,67 17,1 2.3 22,2 7 / 0,40 36,1 54 / 0,67 1.4 6.9 72,1 10.2 5,91
185 518 / 0,67 19,2 2,5 24,7 7 / 0,40 40,5 63 / 0,67 1.4 7,4 78,6 12 7,137
240 672 / 0,67 21,8 2,8 27,9 7 / 0,50 57,7 77 / 0,67 1.6 8,2 88,6 15.5 9,358
300 854 / 0,67 24,4 3 30,9 7 / 0,50 63,2 98 / 0,67 1.6 8,8 96,3 18,7 11 457
Тип 440,3 3,3 / 3,3 кВ 2 класс изоляция
16 126 / 0,40 5,7 3 12,5 7 / 0,25 13,1 42 / 0,30 1.4 5,3 46,2 3,05 925
25 209 / 0,40 7.2 3 14 7 / 0,25 14,8 66 / 0,30 1.4 5,6 50,1 3.8 1,282
35 год 285 / 0,40 8,5 3 15.3 7 / 0,25 15,8 90 / 0,30 1.4 5.9 53,5 4,45 1,648
50 380 / 0,40 10 3 16,8 7 / 0,25 17,2 120 / 0,30 1.4 6.3 57,6 5,25 2,181
70 203 / 0,67 12 3 18,8 7 / 0,25 18,6 39 / 0,67 1.4 6,6 62,5 6,6 2,95
95 259 / 0,67 13,2 3 20 7 / 0,25 20,3 39 / 0,67 1.6 7.1 66,2 7,55 3,719
120 336 / 0,67 15.3 3 22,1 7 / 0,30 27,2 42 / 0,67 1.6 7,4 72 9.15 4,669
150 427 / 0,67 17,1 3 23,9 7 / 0,40 39,6 54 / 0,67 1.6 7,8 78 11.2 6.011
185 518 / 0,67 19,2 3 26 год 7 / 0,40 42,2 63 / 0,67 1.6 8,2 83,4 12,9 7,186
240 672 / 0,67 21,8 3 28,6 7 / 0,40 46,6 77 / 0,67 1.6 8,8 90,3 15,6 9,038
300 854 / 0,67 24,4 3 31,2 7 / 0,50 63,2 98 / 0,67 1.6 9,4 98,4 19,2 11 457
Тип 440,6 6,6 / 6,6 кВ 2 класс изоляция
16 126 / 0,40 5,7 5 16,5 7 / 0,25 17,2 42 / 0,30 1.4 6.4 57,3 4,45 1.043
25 209 / 0,40 7.2 5 18 7 / 0,25 18,6 66 / 0,30 1.6 6,7 61,2 5,25 1,392
35 год 285 / 0,40 8,5 5 19,3 7 / 0,25 18,6 90 / 0,30 1.6 7 64,6 6 1,728
50 380 / 0,40 10 5 20,8 7 / 0,25 21,3 120 / 0,30 1.6 7.3 68,5 6.9 2,299
70 203 / 0,67 12 5 22,8 7 / 0,25 23,4 39 / 0,67 1.6 7,7 73,7 8,35 3,088
95 259 / 0,67 13,2 5 24 7 / 0,30 29,2 39 / 0,67 1,8 8.1 77,8 9,65 3,975
120 336 / 0,67 15.3 5 26,1 7 / 0,30 31,7 42 / 0,67 1,8 8,5 83,1 11.2 4,799
150 427 / 0,67 17,1 5 27,9 7 / 0,40 45,7 54 / 0,67 1,8 8.9 89,1 13,5 6,187
185 518 / 0,67 19,2 5 30 7 / 0,40 48,4 63 / 0,67 1,8 9,3 94,5 15.3 7,365
240 672 / 0,67 21,8 5 32,6 7 / 0,40 52,8 77 / 0,67 1,8 9.9 101,4 18,1 9,216
300 854 / 0,67 24,4 5 35,2 7 / 0,50 71,5 98 / 0,67 1,8 10,4 109,3 21,9 11,696
Тип 440,11 11/11 кВ 2 класс изоляция
25 209 / 0,40 7.2 7,6 23,4 7 / 0,25 23,7 66 / 0,30 2-й 8.1 75,6 7,6 1,538
35 год 285 / 0,40 8,5 7,6 24,7 7 / 0,30 30,2 90 / 0,30 2-й 8,4 79,7 8,7 2,063
50 380 / 0,40 10 7,6 26,2 7 / 0,30 31,7 120 / 0,30 2-й 8,7 83,6 9,75 2,598
70 203 / 0,67 12 7,6 28,2 7 / 0,30 34,1 39 / 0,67 2-й 9.1 88,8 11,4 3,396
95 259 / 0,67 13,2 7,6 29,4 7 / 0,40 47,5 39 / 0,67 2.2 9,6 93,7 13,2 4,502
120 336 / 0,67 15.3 7,6 31,5 7 / 0,40 51 42 / 0,67 2.2 9.9 98,8 14,9 5,354
150 427 / 0,67 17,1 7,6 33,3 7 / 0,40 53,7 54 / 0,67 2.2 10,3 103,5 16,8 6,417
185 518 / 0,67 19,2 7,6 35,4 7 / 0,40 57,2 63 / 0,67 2.2 10,7 108,8 18,8 7,618
Тип 440,22 22/22 кВ 2 класс изоляция
35 год 285 / 0,40 8,5 10,5 32,6 7 / 0,40 55,4 90 / 0,30 2,5 10 105 14,3 2,788
50 380 / 0,40 10 10,5 34,1 7 / 0,40 58,1 120 / 0,30 2,5 10,3 108,9 15.5 3,359
