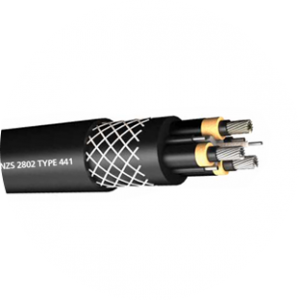

AS/NZS 2802 TYPE 441 (Class 1)

Оставить заявку

Кабель общего назначения для шахт (кроме угольных шахт).

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический, многопроволочный, многопроволочный, гибкий луженый медный провод (канатная свивка) AS / NZS 1125-2.10
СЕПЕРАТОР: полупроводниковый слой поверх силовых проводов и заземляющих проводов.
ИЗОЛЯЦИЯ: Силовая и пилотная жилы изолированы с помощью XR-EP-90 (класс 1, согласно AS / NZS 3808). Жилы заземления не изолированные
СЕПЕРАТОР: полупроводниковый слой поверх изоляции силовой жилы.
СХЕМА: жилы укладываются на полупроводниковую опору с одной пилотной жилой в центре и не контактируют друг с другом, но находятся в контакте с промежуточными заземляющими жилами.
ПОКРЫТИЕ: Полупроводящий эластомерный компаунд.
СЕПЕРАТОР: Тесьма открытого переплетения для усиления
НАРУЖНАЯ ОБОЛОЧКА: Наружная оболочка из прочного эластомера (согласно AS / NZS 3808)
СВЯЗАННЫЕ СТАНДАРТЫ: AS / NZS 2802
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 3,3 / 3,3 кВ, 6,6 / 6,6 кВ, 11/11 кВ, 22/22 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 12 кВ, 22 кВ, 30 кВ, 45 кВ
Силовые жилы         Жилы земли     Контрольное судно   Покрытие   Вес
Номинальное поперечное сечение (мм2) Твист (мм) Диаметр проводника (мм) Толщина изоляции (мм) Диаметр изоляции (мм) Скручивание (мин. / Мм) Номинальное поперечное сечение (мм2) Толщина полупроводниковой оболочки (мм2) Скрутка (нет / мм) Толщина изоляции (мин. Мм) Толщина (мм) Диаметр кабеля (номинальный мм) Приблизительный вес кабеля (кг / км) Вес меди (кг / км)
Медицина 441,3 3,3 / 3,3 кВ 1 класс Изоляция
16 126 / 0,40 5,7 2.2 12,4 75 / 0,30 5,3 один 24 / 0,20 0,8 4.6 43 год 2.4 621
25 209 / 0,40 7.2 2.2 13,9 75 / 0,30 5,3 один 24 / 0,20 0,8 4.9 46.9 3,05 885
35 год 285 / 0,40 8,5 2.2 15,2 75 / 0,30 5,3 один 24 / 0,20 0,8 5.2 50,3 3,6 1,173
50 380 / 0,40 10 2.4 17,1 114 / 0,30 8.1 один 40 / 0,20 0,8 5,7 55,5 4,45 1,686
70 203 / 0,67 12 2.4 19,1 36 / 0,67 12,7 один 40 / 0,20 0,8 6 60,4 5,7 2.394
95 259 / 0,67 13,2 2.4 20,3 45 / 0,67 15,9 1.2 40 / 0,20 0,8 6.4 63,6 6,6 3,206
120 336 / 0,67 15.3 2.4 22,4 57 / 0,67 20,1 1.2 40 / 0,20 0,8 6.5 68,6 7,95 4,047
150 427 / 0,67 17,1 2.4 24,2 77 / 0,67 27,2 1.2 40 / 0,20 0,8 6,6 72,7 9,3 5,116
185 518 / 0,67 19,2 2.4 26,3 91 / 0,67 32,1 1.4 40 / 0,20 0,8 6,7 77,4 10,8 6,265
240 672 / 0,67 21,8 2.4 28,9 112 / 0,67 39,5 1.4 40 / 0,20 0,8 6.9 83,4 13,1 8,062
300 854 / 0,67 24,4 2.4 31,5 144 / 0,67 50,8 1.4 40 / 0,20 0,8 7 89,2 15,7 10,116
Медицина 441,6 6,6 / 6,6 кВ 1 класс Изоляция
16 126 / 0,40 5,7 3 14 75 / 0,30 5,3 один 24 / 0,20 0,8 5 47,4 2,85 621
25 209 / 0,40 7.2 3 15.5 75 / 0,30 5,3 один 24 / 0,20 0,8 5,3 51,2 3.5 885
35 год 285 / 0,40 8,5 3 16,8 75 / 0,30 5,3 один 24 / 0,20 0,8 5,6 54,6 4,05 1,173
50 380 / 0,40 10 3 18,3 114 / 0,30 8.1 1.2 40 / 0,20 0,8 6 58,7 4,85 1,686
70 203 / 0,67 12 3 20,3 36 / 0,67 12,7 1.2 40 / 0,20 0,8 6.3 63,7 6,15 2.394
95 259 / 0,67 13,2 3 21,5 45 / 0,67 15,9 1.2 40 / 0,20 0,8 6.4 66,5 7 3,206
120 336 / 0,67 15.3 3 23,6 57 / 0,67 20,1 1.2 40 / 0,20 0,8 6,6 71,4 8,35 4,047
150 427 / 0,67 17,1 3 25,4 77 / 0,67 27,2 1.2 40 / 0,20 0,8 6,7 75,5 9,75 5,116
185 518 / 0,67 19,2 3 27,5 91 / 0,67 32,1 1.4 40 / 0,20 0,8 6,8 80,3 11,3 6,265
240 672 / 0,67 21,8 3 30,1 112 / 0,67 39,5 1.4 40 / 0,20 0,8 7 86,2 13,6 8,062
300 854 / 0,67 24,4 3 32,7 144 / 0,67 50,8 1.4 40 / 0,20 0,8 7.1 92 16,2 10,116
Медицина 441,11 11 / 11кВ 1 класс Изоляция
25 209 / 0,40 7.2 5 19,6 75 / 0,30 5,3 1.2 24 / 0,20 0,8 6.3 62,2 4.8 885
35 год 285 / 0,40 8,5 5 20,9 75 / 0,30 5,3 1.4 24 / 0,20 0,8 6.4 65,2 5,4 1,173
50 380 / 0,40 10 5 22,4 114 / 0,30 8.1 1.4 40 / 0,20 0,8 6.5 68,6 6,15 1,686
70 203 / 0,67 12 5 24,4 36 / 0,67 12,7 1.4 40 / 0,20 0,8 6,6 73,1 7,45 2.394
95 259 / 0,67 13,2 5 25,6 45 / 0,67 15,9 1.4 40 / 0,20 0,8 6,8 76,2 8,45 3,206
120 336 / 0,67 15.3 5 27,7 57 / 0,67 20,1 1.4 40 / 0,20 0,8 6.9 80,9 9,85 4,047
150 427 / 0,67 17,1 5 29,5 77 / 0,67 27,2 1.4 40 / 0,20 0,8 7 85 11,3 5,116
185 518 / 0,67 19,2 5 31,6 91 / 0,67 32,1 1.4 40 / 0,20 0,8 7.1 89,6 12,9 6,265
240 672 / 0,67 21,8 5 34,2 112 / 0,67 39,5 1.4 40 / 0,20 0,8 7.3 95,7 15.4 8,062
Медицина 441,22 22 / 22кВ 1 класс Изоляция
35 год 285 / 0,40 8,5 7,6 26,3 75 / 0,30 5,3 1,8 24 / 0,20 0,8 6.9 77,9 7.3 1,173
50 380 / 0,40 10 7,6 27,8 114 / 0,30 8.1 1,8 40 / 0,20 0,8 7 81,4 8,15 1,686
70 203 / 0,67 12 7,6 29,8 36 / 0,67 12,7 1,8 40 / 0,20 0,8 7.1 85,8 9,55 2.394
95 259 / 0,67 13,2 7,6 31 год 45 / 0,67 15,9 1,8 40 / 0,20 0,8 7.2 88,6 10,6 3,206
120 336 / 0,67 15.3 7,6 33,1 57 / 0,67 20,1 1,8 40 / 0,20 0,8 7.3 93,4 12.1 4,047
150 427 / 0,67 17,1 7,6 34,9 77 / 0,67 27,2 1,8 40 / 0,20 0,8 7,4 97,5 13,7 5,116
185 518 / 0,67 19,2 7,6 37 91 / 0,67 32,1 1,8 40 / 0,20 0,8 7,6 102,4 15.4 6,265
