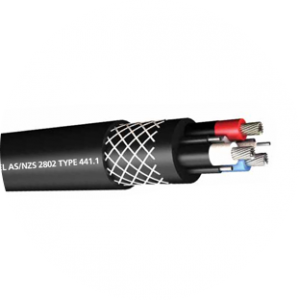

AS/NZS 2802 TYPE 441.1 (Class 2)

Кабель общего назначения для шахт (кроме угольных шахт).

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический, многопроволочный, многопроволочный, гибкий луженый медный провод (канатная свивка) AS / NZS 1125-2.10
ИЗОЛЯЦИЯ: Силовая и пилотная жилы изолированы R-EP-90 (класс 2, согласно AS / NZS 3808). Жилы заземления не изолированы
СЕПЕРАТОР: слой полупроводников ›поверх изоляции силовых жил.
СХЕМА: жилы укладываются на полупроводниковую опору с одной пилотной жилой в центре и не контактируют друг с другом, но находятся в контакте с промежуточными заземляющими жилами.
ПОКРЫТИЕ: Полупроводящий эластомерный компаунд.
СЕПЕРАТОР: Тесьма открытого переплетения для усиления
НАРУЖНАЯ ОБОЛОЧКА: Наружная оболочка из прочного эластомера (согласно AS / NZS 3808)

СВЯЗАННЫЕ СТАНДАРТЫ: AS / NZS 2802
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 1,1 / 1,1 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 4,2 кВ

Силовые вены					Жилы земли			Контрольный сосуд		Покрытие		Вес
Номинальное поперечное сечение (мм2)	Скрутка (нет / мм)	Диаметр проводника (номинальный мм)	Толщина изоляции (мм)	Диаметр изоляции (номинальный мм)	Скручивание (мин. / Мм)	Номинальное поперечное сечение (мм2)	Толщина полупроводниковой оболочки (мм2)	Скрутка (нет / мм)	Толщина изоляции (мин. Мм)	Толщина (мм)	Диаметр кабеля (номинальный мм)	Приблизительный вес кабеля (кг / км)	Вес меди (кг / км)
Медицина	441,1	1,1 / 1,1 кВ	2 класс	Изоляция
6	84 / 0,30	3,4	1.5	6.5	30 / 0,30	2.2	0,8	24 / 0,20	0,8	3.8	28,5	1.1	244
10	77 / 0,40	4.6	1.5	7,7	48 / 0,30	3,4	0,8	24 / 0,20	0,8	3.8	31,1	1,35	394
16	126 / 0,40	5,7	1.6	9	75 / 0,30	5,3	один	24 / 0,20	0,8	3.9	34,1	1,75	621
25	209 / 0,40	7.2	1.6	10,5	75 / 0,30	5,3	один	24 / 0,20	0,8	4.2	37,9	2.3	885
35 год	285 / 0,40	8,5	1.6	11,8	75 / 0,30	5,3	один	24 / 0,20	0,8	4.4	41,2	2,75	1,173
50	380 / 0,40	10	1,7	13,5	114 / 0,30	8.1	один	40 / 0,20	0,8	4.9	45,9	3.5	1,686
70	203 / 0,67	12	1,8	16	36 / 0,67	12,7	один	40 / 0,20	0,8	5,3	52,2	4.8	2.394
95	259 / 0,67	13,2	2-й	17,6	45 / 0,67	15,9	один	40 / 0,20	0,8	5,8	56,7	5,8	3,206
120	336 / 0,67	15.3	2.1	20	57 / 0,67	20,1	один	40 / 0,20	0,8	6.3	62,7	7,25	4,047
150	427 / 0,67	17,1	2.3	22,2	77 / 0,67	27,2	1.2	40 / 0,20	0,8	6,7	68,3	8,8	5,116
185	518 / 0,67	19,2	2,5	24,7	91 / 0,67	32,1	1.2	40 / 0,20	0,8	7.3	74,9	10,5	6,265
240	672 / 0,67	21,8	2,8	27,9	112 / 0,67	39,5	1.2	40 / 0,20	0,8	8	83,3	13,3	8,062
300	854 / 0,67	24,4	3	30,9	144 / 0,67	50,8	1.4	40 / 0,20	0,8	8,7	91,2	16,3	10,116
