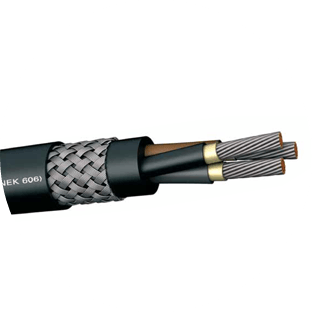

BFCU (NEK 606)

Используется в качестве фиксированного соединительного кабеля в
электромеханических, электронных устройствах, панелях, аварийных
системах и критических зонах
. Используется в
системах распределения электроэнергии и освещения .

Подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический, луженый и многожильный медный провод. IEC 60228, класс 2 (класс 5 опционально)
РАЗДЕЛИТЕЛЬ: Слюдяная лента на проводе.
ИЗОЛЯЦИЯ: HEPR, не содержащий галогенов.
НАПОЛНИТЕЛЬ: Безгалогеновый состав.
ЭКРАН: Экран, плетеный из оцинкованной стальной проволоки
ВНЕШНЯЯ ОБОЛОЧКА: SHF2 (SHF MUD опционально)

КОНСТРУКЦИЯ : НЭК 606, МЭК 60092/353
ИСПЫТАНИЯ И МАТЕРИАЛЫ : IEC 60092 / 350-351-359
ПЛАМЯ ВОСПРОИЗВЕДЕНИЕ с IEC 60332/1 IEC 60332/3 Cate
ВОСПЛАМЕНЯЕМОСТЬ : IEC 60331
Содержание Галоген : IEC 60 754 / 1-2
Дым Плотность : IEC 61034 / 1-2 (DIN EN 50268 / 1-2) РАБОЧАЯ
ТЕМПЕРАТУРА : -40 ° C / + 90 ° C
МИН. РАДИУС ИЗГИБА (ФИКСИРОВАННЫЙ) : (диаметр кабеля) 8x
НОМИНАЛЬНОЕ
НАПРЯЖЕНИЕ : 0,6 / 1 кВ ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ : 3,5 кВ

Номинальное поперечное сечение (мм2)	Внешний диаметр кабеля (мм)	Приблизительный вес кабеля (кг / км)	Вес меди (кг / км)
1 х 1,5	8,7	120	15
1 х 2,5	9.2	150	24
1 х 4	9,8	180	39
1 х 6	10,3	200	58
1 х 10	11,4	250	96
1 х 16	12,4	350	154
1 х 25	14,8	520	240
1 х 35	16	630	336
1 х 50	17,3	820	480
1 х 70	19,6	1.08	672
1 х 95	21,4	1,35	912
1 х 120	23,6	1,65	1,152
1 х 150	25,7	1,99	1,440
1 х 185	28 год	2,44	1,776
1 х 240	30,6	3.1	2 304
1 х 300	33,8	3.8	2 880
2 х 1,5	12,6	290	29
2 х 2,5	13,5	350	48
2x4	15.1	410	77
2x6	16,2	500	116
2 х 10	18,3	690	192
2 х 16	20,5	840	308
2x25	24,3	1,22	480
2 х 35	26,7	1,52	672
2 х 50	29,4	2,01	960
3 х 1,5	13,2	330	44 год
3 х 2,5	14,7	400	72
3 х 4	15,9	490	116
3 х 6	17,1	590	173
3 х 10	19,4	780	288
3x16	21,7	1.02	461
3x25	25,8	1,79	720
3 х 35	28,5	1,88	1,008
3 х 50	31,3	2,51	1,440
3 х 70	37	3,39	2,016
3 х 95	41 год	4.4	2 736
3 х 120	46,2	5,6	3 456
3 х 150	50,6	6,75	4320
3 х 185	55,7	8.31	5,328
3x240	61,8	10,69	6 912
4 х 1,5	14,6	400	58
4 х 2,5	15,8	480	96
4 х 4	17,2	590	154
4 х 6	18,6	710	231
4 х 10	21,1	950	384
4 х 16	23,6	1,29	615
4 х 25	28,3	1,75	960
4 х 35	31,2	2.39	1,344
4 х 50	31,2	3010	1,920
4 х 70	40,7	4 310	2,688
4 х 95	45,6	5790	3648
4x120	51	7 150	4 608
4 х 150	56	9 500	5760
4 х 185	62,1	10 650	7,104
5 х 1,5	15,7	450	72
5 х 2,5	17	550	120
5 х 4	18,6	650	192
5 х 6	20,1	810	288
5 х 10	22,9	1,090	480
5 х 16	25,8	1,490	768
5x25	31 год	2 190	1,200
5 х 35	34,7	2,780	1,680
5 х 50	38,7	4 010	2400
5 х 70	44,7	5 290	3 360
5 х 95	50,1	7 010	4,560
7 х 1,5	16,9	550	101
7 х 2,5	18,3	650	168
10 х 1,5	20	830	144
10 х 2,5	21,8	1,010	240
12 х 1,5	21,3	890	173
12 х 2,5	23,4	1,090	288
14 х 1,5	22,3	990	202
14 х 2,5	24,5	1,050	336
19 х 1,5	24,6	1,200	274
19 х 2,5	27	1,410	456
24 х 1,5	27,3	1,450	346
24 х 2,5	30,1	2,010	576
27 х 1,5	29	1,650	389
27 х 2,5	32	2150	648
37 х 1,5	32,3	2120	533
37 х 2,5	36,6	2 830	888
