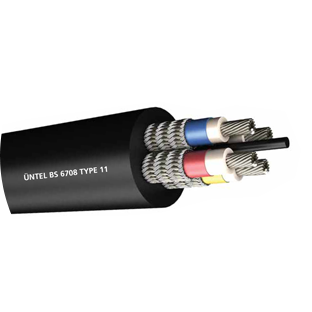

BS 6708 TYPE 11

Используется для поставки землеройных, дробильных машин.
и оборудование.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический, многопроволочный, луженый медный провод IEC 60228, класс 5
ИЗОЛЯЦИЯ: EPR
СЕПЕРАТОР: Цветная текстильная лента для идентификации сердечника.
ЭКРАН: Экран из луженой меди / нейлоновой оплетки поверх фазных и пилотных жил
СХЕМА: Все жилы уложены в контакте друг с другом.
ПОКРЫТИЕ: оболочка на резиновой основе.
НАРУЖНАЯ ОБОЛОЧКА: Прочная внешняя оболочка из хлоропрена.

СВЯЗАННЫЕ СТАНДАРТЫ: BS 6708
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 640/1100 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 3 кВ

Номинальное сечение		3 × 16 + 16
Фазовые проводники
Номер и раздел	мм2	3 × 16
Скручивание	мм	126 / 0,40
Диаметр проводника	Ном. мм	5,50
Диаметр изоляции	Ном. мм	8,60
Диаметр экрана	Ном. мм	10,90
Контрольный проводник
Номер и раздел	мм2	1 × 16
Скручивание	мм	126 / 0,40
Диаметр проводника	Ном. мм	5,50
Диаметр изоляции	Ном. мм	8,60
Диаметр экрана	Ном. мм	10,90
Детали кабеля
Мин. Диаметр кабеля	мм	30,9
Максимум. Диаметр кабеля	мм	33,0
Мин. Радиус изгиба	мм	264
Максимум. Тяговое усилие	кгс	384
Приблизительный вес кабеля	кг / км	2-й
Медный вес	кг / км	1.1
Электрические значения
Пропускная способность при непрерывном токе при температуре 25 ° C	А	85
Мгновенная пропускная способность по току при температуре 25 ° C	А	96
При 20 ° C Макс. Сопротивление постоянному току
Фазовые проводники	Ом / км	1,24
Пилот-дирижер	Ом / км	1,24
4 Дисплей и земля подключены параллельно	Ом / км	1.05
Номинальная частота 50 Гц. Реактивность	Ом / км	0,109
Номинальная частота 60 Гц. Реактивность	Ом / км	0,131
При 20 ° C Мин. Изоляционное сопротивление	МОм / км	435
Падение трехфазного напряжения при полной нагрузке	мВ / А / м	2,62
