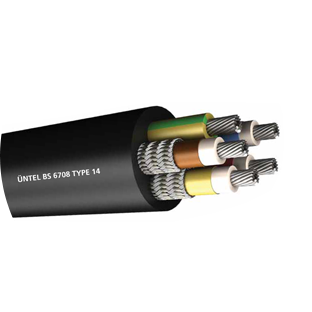

BS 6708 TYPE 14

Используется для поставки землеройных, дробильных машин.
и оборудование.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический, многопроволочный, луженый медный провод IEC 60228, класс 5
ИЗОЛЯЦИЯ: EPR
СЕПЕРАТОР: Цветная текстильная лента для идентификации сердечника.
ЭКРАН: Экран из луженой меди / нейлоновой оплетки поверх фазовых жил. Контрольная жила и заземляющая жила не экранируются.
СХЕМА: Все жилы уложены в контакте друг с другом.
ПОКРЫТИЕ: оболочка на резиновой основе.
НАРУЖНАЯ ОБОЛОЧКА: Прочная внешняя оболочка из хлоропрена.

СВЯЗАННЫЕ СТАНДАРТЫ: BS 6708
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 640/1100 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 3 кВ

Номинальное сечение		3 × 25 + 2 × 16	3 × 35 + 2 × 16	3 × 50 + 2 × 25	3 × 70 + 2 × 35	3 × 95 + 2 × 50
Фазовые проводники
Номер и раздел	мм2	3 × 25	3 × 35	3 × 50	3 × 70	3 × 95
Скручивание	мм	196 / 0,40	276 / 0,40	396 / 0,40	360 / 0,50	475 / 0,50
Диаметр проводника	Ном. мм	6,75	8.00	9,75	11,60	12,75
Изоляционная форма	мм	1.6	1.6	1,7	1,8	2.0
Полный экран в разрезе	мм2	25,4	25,4	33	35 год	53
Проводник земли
Номер и раздел	мм2	1 × 16	1 × 16	1 × 25	1 × 35	1 × 50
Скручивание	мм	126 / 0,40	126 / 0,40	196 / 0,40	276 / 0,40	396 / 0,40
Диаметр проводника	Ном. мм	5,50	5,50	6,75	8.00	9,75
Толщина изоляции	мм	1.6	1.6	1,7	1,8	2.0
Контрольный проводник
Номер и раздел	мм2	1 × 25	1 × 35	1 × 50	1 × 70	1 × 95
Скручивание	мм	196 / 0,40	276 / 0,40	396 / 0,40	360 / 0,50	475 / 0,50
Диаметр проводника	Ном. мм	6,75	8.00	9,75	11,60	12,75
Толщина изоляции	мм	1.5	1.5	1.6	1.6	1,7
Детали кабеля
Мин. Диаметр кабеля	мм	43,2	47,3	53,7	61,2	69,3
Максимум. Диаметр кабеля	мм	46,6	50,7	57,6	65,0	73,9
Мин. Радиус изгиба	мм	420	457	519	585	666
Радиальная толщина внешней оболочки	мм	5.0	5.2	5,7	6.3	7.0
Максимум. Тяговое усилие	кгс	638	729	910	1,148	1,446
Приблизительный вес кабеля	кг / км	3,55	4,28	5,65	7,52	9,8
Медный вес	кг / км	1,307	1,675	2.34	3,228	4,326
Электрические значения
Пропускная способность при непрерывном токе при температуре 25 ° C	А	110	135	170	205	250
1 S Ток короткого замыкания	А	3,45	3,45	4,55	4.82	7.3
При 20 ° C Макс. Сопротивление постоянному току
Фаза и заземление	Ом / км	0,795	0,565	0,393	0,277	0,21
Провода управления и заземления	Ом / км	1240	1240	0,795	0,565	0,393
3 дисплея, подключенных параллельно	Ом / км	1,10	1,20	1,40	0,70	0,85
