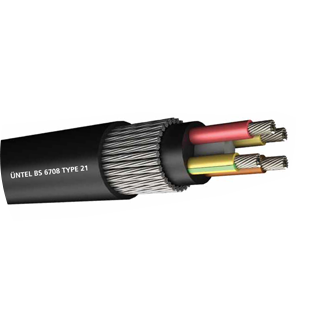

BS 6708 TYPE 20, TYPE 21

Используется для поставки землеройных, дробильных машин.
и оборудование.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический, многопроволочный, луженый медный провод IEC 60228, класс 5
ИЗОЛЯЦИЯ: EPR
LAYUP: сердечники укладываются на опору, не контактируя друг с другом.
ПОКРЫТИЕ: Постельное белье на резиновой основе.
БРОНЯ: Гибкая броня из оцинкованной стали.
НАРУЖНАЯ ОБОЛОЧКА: Прочная внешняя оболочка из хлоропрена.

СВЯЗАННЫЕ СТАНДАРТЫ: BS 6708
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 640/1100 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 3 кВ

Номинальное сечение		3 × 2,5	3 × 4	3 × 6	3 × 10	3 × 16	3 × 25	3 × 35	3 × 50	3 × 70	3 × 95	3 × 120	3 × 150
BS 6708 ТИП 20
Фаза и заземление
Номер и раздел	мм2	3 × 2,5	3 × 4	3 × 6	3 × 10	3 × 16	3 × 25	3 × 35	3 × 50	3 × 70	3 × 95	3 × 120	3 × 150
Скручивание	мм	50 / 0,25	56 / 0,30	84 / 0,30	80 / 0,40	126 / 0,40	196 / 0,40	276 / 0,40	396 / 0,40	360 / 0,50	475 / 0,50	629 / 0,50	740 / 0,50
Диаметр проводника	Ном. мм	2.10	2,70	3,30	4,40	5,50	7.10	8,40	10.10	11,90	13,90	15,80	17.00
Толщина изоляции	мм	1.4	1.4	1.5	1.5	1.5	1.6	1.6	1,7	1,8	2.0	2.2	2.3
Детали кабеля
Радиальная толщина внутренней оболочки	мм	2.0	2.0	2,5	2,5	2,5	2,5	2,5	2,5	2,5	3.8	3.8	5.0
Диаметр брони	мм	7 / 0,45	7 / 0,45	7 / 0,71	7 / 0,71	7 / 0,71	7 / 0,90	7 / 0,90	7 / 0,90	7 / 0,90	7 / 0,90	7 / 0,90	7 / 1,25
Толщина внешней оболочки	мм	2,5	2,5	3.8	3.8	3.8	4.0	4.3	4,7	5.2	5,8	6.2	6,6
Максимум. Диаметр кабеля	мм	26,9	28,2	36,5	38,4	40,8	47,0	50,6	56,7	62,7	72,1	77,0	87,3
Мин. Радиус изгиба	мм	243	254	329	346	368	423	456	511	565	649	693	786
Приблизительный вес кабеля	кг / км	990	1,15	2-й	2.35	2,75	3,35	4.3	5,32	6,75	8,75	10,65	12,5
Медный вес	кг / км	72	115	173	288	461	720	1,008	1,44	2,016	2,736	3,456	4,32
Электрические значения
Пропускная способность при непрерывном токе при температуре 25 ° C	А	28 год	37	46	63	85	110	135	170	205	250	295	320
При 20 ° C Макс. Сопротивление постоянному току
Фаза и заземление	Ом / км	8.21	5,09	3,39	1,95	1,24	0,795	0,565	0,393	0,277	0,210	0,164	0,132
Броня	Ом / км	4.6	4.2	2.2	2.0	1.9	1.3	1.2	1.1	0,94	0,80	0,74	0,45

Номинальное сечение		4 × 2,5	4 × 4	4 × 6	4 × 10	4 × 16	4 × 4	4 × 35	4 × 50	4 × 70	4 × 95	4 × 120	4 × 150
BS 6708 ТИП 21
Фаза и заземление
Номер и раздел	мм2	4 × 2,5	4 × 4	4 × 6	4 × 10	4 × 16	4 × 25	4 × 35	4 × 50	4 × 70	4 × 95	4 × 120	4 × 150
Скручивание	мм	50 / 0,25	56 / 0,30	84 / 0,30	80 / 0,40	126 / 0,40	196 / 0,40	276 / 0,40	396 / 0,40	360 / 0,50	475 / 0,50	629 / 0,50	740 / 0,50
Диаметр проводника	Ном. мм	2.10	2,70	3,30	4,40	5,50	7.10	8,40	10.10	11,90	13,90	15,80	17.00
Толщина изоляции	мм	1.4	1.4	1.5	1.5	1.5	1.6	1.6	1,7	1,8	2.0	2.2	2.3
Детали кабеля
Радиальная толщина внутренней оболочки	мм	2.0	2.0	2,5	2,5	2,5	2,5	2,5	2,5	2,5	3.8	3.8	5.0
Диаметр брони	мм	7 / 0,45	7 / 0,45	7 / 0,71	7 / 0,71	7 / 0,71	7 / 0,90	7 / 0,90	7 / 0,90	7 / 0,90	7 / 0,90	7 / 0,90	7 / 1,25
Толщина внешней оболочки	мм	2,5	2,5	3.8	3.8	3.9	4.3	4,7	5.1	5,7	6.3	6,8	7.3
Максимум. Диаметр кабеля	мм	28,6	30,1	38,8	41,0	44,0	49,8	56,1	61,8	71,4	78,6	89,0	95,3
Мин. Радиус изгиба	мм	258	271	350	369	396	449	505	557	643	708	801	858
Приблизительный вес кабеля	кг / км	1,15	1,32	2.35	2,74	3,17	4,03	5,22	6.4	8.06	10,65	13,45	15.3
Медный вес	кг / км	96	154	230	384	614	960	1,344	192	2,688	3,648	4,608	5,76
Электрические значения
Пропускная способность при непрерывном токе при температуре 25 ° C	А	28 год	37	46	63	85	110	135	170	205	250	295	320
При 20 ° C Макс. Сопротивление постоянному току
Фаза и заземление	Ом / км	8.21	5,09	3,39	1,95	1,24	0,795	0,565	0,393	0,277	0,210	0,164	0,132
Броня	Ом / км	4.2	3.9	2.0	1.9	1,7	1.5	1.1	0,96	0,80	0,73	0,47	0,41
