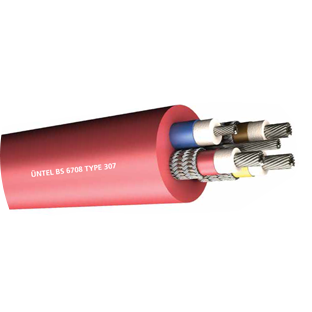

BS 6708 TYPE 307

Используется для поставки землеройных, дробильных машин.
и оборудование.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический, многопроволочный, луженый медный провод IEC 60228, класс 5
ИЗОЛЯЦИЯ: EPR (Жила заземления не изолирована).
СЕПЕРАТОР: Цветная текстильная лента для идентификации сердечника.
ЭКРАН: Экран из луженой меди / нейлоновой оплетки поверх фазовых жил. Пилотный сердечник не экранирован.
СХЕМА: Все жилы уложены так, чтобы контактировать с неизолированным медным заземляющим проводом.
ПОКРЫТИЕ: оболочка на резиновой основе.
НАРУЖНАЯ ОБОЛОЧКА: Прочная внешняя оболочка из хлоропрена.

СВЯЗАННЫЕ СТАНДАРТЫ: BS 6708
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 1,9 / 3,3 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 7,5 кВ

Номинальное сечение		3 × 25 + 25 + 16	3 × 35 + 25 + 16	3 × 50 + 35 + 25	3 × 70 + 50 + 35	3 × 95 + 50 + 50	3 × 120 + 70 + 70	3 × 150 + 70 + 95
Фазовые проводники
Номер и раздел	мм2	3 × 25	3 × 35	3 × 50	3 × 70	3 × 95	3 × 120	3 × 150
Скручивание	мм	196 / 0,40	276 / 0,40	396 / 0,40	360 / 0,50	475 / 0,50	608 / 0,50	756 / 0,50
Диаметр проводника	Ном. мм	7.00	8,50	10.00	11,70	13,50	15,40	17.20
Диаметр изоляции	Ном. мм	13.10	14,70	15,70	17,70	19.10	21,40	23.00
Диаметр экрана	Ном. мм	15,50	17.10	17,70	19,70	21.10	23,40	25.00
Проводник земли
Номер и раздел	мм2	1 × 25	1 × 25	1 × 35	1 × 50	1 × 50	1 × 70	1 × 95
Скручивание	мм	196 / 0,40	196 / 0,40	276 / 0,40	396 / 0,40	396 / 0,40	360 / 0,50	475 / 0,50
Диаметр проводника	Ном. мм	7.00	7.00	8,50	10.00	10.00	11,70	13,50
Контрольный проводник
Номер и раздел	мм2	1 × 16	1 × 16	1 × 25	1 × 35	1 × 50	1 × 70	1 × 95
Скручивание	мм	126 / 0,40	126 / 0,40	196 / 0,40	276 / 0,40	396 / 0,40	360 / 0,50	475 / 0,50
Диаметр проводника	Ном. мм	5,50	5,50	7.00	8,50	10.00	11,70	1,35
Диаметр изоляции	Ном. мм	11,60	11,60	13.10	14,70	15,70	17,70	19.10
Детали кабеля
Мин. Диаметр кабеля	мм	47,4	51,6	56,8	62,8	68,9	73,4	75,9
Максимум. Диаметр кабеля	мм	49,9	54,6	59,8	65,8	72,7	77,2	79,7
Мин. Радиус изгиба	мм	400	440	480	525	580	615	640
Максимум. Тяговое усилие	кгс	640	830	1.2	1,68	2-й	2-й	2-й
Приблизительный вес кабеля	кг / км	4	4.8	6,15	7,6	9,25	11.2	13
Медный вес	кг / км	1,654	1,948	2,666	3,482	4,346	5,45	6
Электрические значения
Пропускная способность при непрерывном токе при температуре 25 ° C	А	110	135	170	205	250	295	320
Мгновенная пропускная способность по току при температуре 25 ° C	А	130	155	210	255	315	360	385
При 20 ° C Макс. Сопротивление постоянному току
Фазовые проводники	Ом / км	0,795	0,565	0,393	0,277	0,21	0,164	0,132
Контрольный проводник	Ом / км	1,24	1,24	0,795	0,565	0,393	0,277	0,21
3 Дисплей и земля подключены параллельно	Ом / км	0,5	0,5	0,35	0,35	0,28	0,28	0,14
Номинальная частота 50 Гц. Реактивность	Ом / км	0,125	0,117	0,113	0,108	0,105	0,101	0,098
Номинальная частота 60 Гц. Реактивность	Ом / км	0,15	0,141	0,136	0,129	0,126	0,121	0,118
При 20 ° C Мин. Изоляционное сопротивление	МОм / км	1250	1100	950	820	720	660	600
Падение трехфазного напряжения при полной нагрузке	мВ / А / м	1,69	1,21	0,85	0,61	0,48	0,39	0,32
