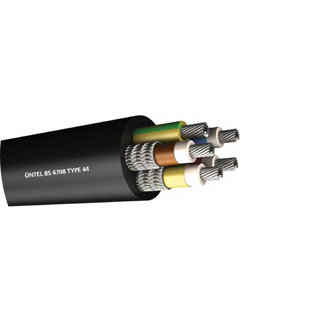

BS 6708 TYPE 44

Используется для поставки ручных бурильных машин.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический, многопроволочный, луженый медный провод IEC 60228, класс 5
ИЗОЛЯЦИЯ: EPR
СЕПЕРАТОР: Цветная текстильная лента для идентификации сердечника.
ЭКРАН: Экран из луженой меди / нейлоновой оплетки поверх фазовых жил. Контрольная жила и заземляющая жила не экранируются.
СХЕМА: Все жилы уложены в контакте друг с другом.
ПОКРЫТИЕ: оболочка на резиновой основе.
НАРУЖНАЯ ОБОЛОЧКА: Прочная внешняя оболочка из хлоропрена.

СВЯЗАННЫЕ СТАНДАРТЫ: BS 6708
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 125/72 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 1,5 кВ

Номинальное сечение		5 × 6
Фазовые проводники
Номер и раздел	мм2	3 × 6
Скручивание	мм	84 / 0,30
Диаметр проводника	Ном. мм	3,30
Толщина изоляции	мм	1,00
Полный экран в разрезе	мм2	11-е
Проводник земли
Номер и раздел	мм2	1 × 6
Скручивание	мм	84 / 0,30
Диаметр проводника	Ном. мм	3,30
Толщина изоляции	мм	1,00
Контрольный проводник
Номер и раздел	мм2	1 × 6
Скручивание	мм	84 / 0,30
Диаметр проводника	Ном. мм	3,30
Толщина изоляции	мм	1,00
Детали кабеля
Мин. Диаметр кабеля	мм	24,7
Максимум. Диаметр кабеля	мм	26,7
Мин. Радиус изгиба	мм	241
Радиальная толщина внешней оболочки	мм	3.0
Максимум. Тяговое усилие	кгс	218
Приблизительный вес кабеля	кг / км	1,15
Медный вес	кг / км	400
Электрические значения
Пропускная способность при непрерывном токе при температуре 25 ° C	А	46
1 S Ток короткого замыкания	А	908
При 20 ° C Макс. Сопротивление постоянному току
Фаза и заземление	Ом / км	11-е
Контрольный проводник	Ом / км	11-е
3 дисплея, подключенных параллельно	Ом / км	3,48
