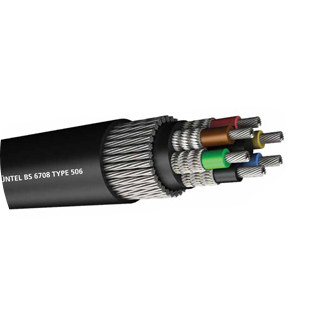

BS 6708 TYPE 506, 512, 518, 524

Используется в качестве кабеля управления в больших горных машинах и
соединение окружающих сегментов машины.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический, многопроволочный, луженый медный провод IEC 60228, класс 5
ИЗОЛЯЦИЯ: EPR или TPE
ЭКРАН: Экран из луженой меди / нейлоновой оплетки поверх жил.
СХЕМА: Все жилы уложены в контакте друг с другом.
ПОКРЫТИЕ: оболочка на резиновой основе.
БРОНЯ: Гибкая броня из оцинкованной стали.
НАРУЖНАЯ ОБОЛОЧКА: Прочная внешняя оболочка из хлоропрена

СВЯЗАННЫЕ СТАНДАРТЫ: BS 6708
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 320/550 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 1,5 кВ

Номинальное сечение		6 × 1,34	12 × 1,34	18 × 1,34	24 × 0,93
Дирижеры
Номер и раздел	мм2	6 × 1,34	12 × 1,34	18 × 1,34	24 × 0,93
Скручивание	мм	19 / 0,3	19 / 0,3	19 / 0,3	19 / 0,25
Диаметр проводника	Ном. мм	1.60	1.60	1.60	1,30
Толщина изоляции	мм	0,4	0,4	0,4	0,4
Детали кабеля
Радиальная толщина внутренней оболочки	мм	3.5	1,8	1.5	1.5
Мин. Внутренний диаметр оболочки	мм	14,8	14,8	16,5	17,9
Максимум. Внутренний диаметр оболочки	мм	16,8	16,8	18,5	19,9
Диаметр брони	мм	7 / 0,45	7 / 0,45	7 / 0,45	7 / 0,45
Толщина внешней оболочки	мм	1,8	1,8	1,8	1,8
Мин. Диаметр кабеля	мм	22,1	22,1	22,8	24,2
Максимум. Диаметр кабеля	мм	23,6	23,6	25,3	26,7
Мин. Радиус изгиба	мм	236	236	253	267
Приблизительный вес кабеля	кг / км	1.02	1.2	1.4	1.6
Медный вес	кг / км	150	300	450	450
Электрические значения
Пропускная способность при непрерывном токе при температуре 25 ° C	А	16	13	11-е	8
При 20 ° C Макс. Сопротивление постоянному току
Дирижеры	Ом / км	15.4	15.4	15.4	22,1
Броня	Ом / км	5,40	5,40	4,76	4,50
3 дисплея, подключенных параллельно	Ом / км	37,3	37,3	37,3	44,7
Падение напряжения для постоянного или однофазного переменного тока	мВ / А / м	34	34	34	50
3-фазное падение напряжения	мВ / А / м	30	30	30	43 год
