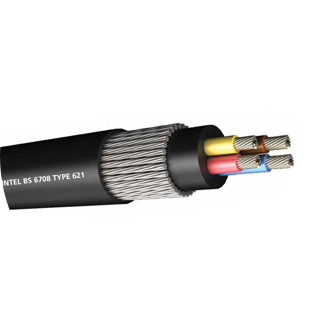

BS 6708 TYPE 621
Используется для поставки землеройных, дробильных машин. и оборудование.
подробные параметры в КАТАЛОГЕ
ПРОВОДНИК: Электролитический, многопроволочный, луженый медный провод IEC 60228, класс 5 ИЗОЛЯЦИЯ: EPR СОСТАВ: Ядра накладываются друг на друга. ПОКРЫТИЕ: оболочка на резиновой основе. БРОНЯ: Гибкая броня из оцинкованной стали. НАРУЖНАЯ ОБОЛОЧКА: Прочная внешняя оболочка из хлоропрена.
СВЯЗАННЫЕ СТАНДАРТЫ: BS 6708 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 3800/6600 В ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 15 кВ
Номинальное сечение | 4 × 35 | 4 × 50 | 4 × 70 | 4 × 95 | 4 × 120 | 4 × 150 | |
---|---|---|---|---|---|---|---|
Дирижеры | |||||||
Номер и раздел | мм2 | 4 × 35 | 4 × 50 | 4 × 70 | 4 × 95 | 4 × 120 | 4 × 150 |
Скручивание | мм | 276 / 0,40 | 396 / 0,40 | 360 / 0,50 | 475 / 0,50 | 608 / 0,50 | 756 / 0,50 |
Диаметр проводника | Ном. мм | 8,40 | 10.10 | 11,90 | 13,90 | 15,50 | 17.20 |
Толщина изоляции | мм | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 |
Детали кабеля | |||||||
Радиальная толщина внутренней оболочки | мм | 3.8 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 |
Мин. Внутренний диаметр оболочки | мм | 53,8 | 60,5 | 65,6 | 70,7 | 74,3 | 79,2 |
Максимум. Внутренний диаметр оболочки | мм | 56,8 | 63,5 | 69,4 | 74,5 | 78,1 | 83,2 |
Диаметр брони | мм | 7 / 0,90 | 7 / 1,25 | 7 / 1,25 | 7 / 1,25 | 7 / 1,25 | 7 / 1,25 |
Толщина внешней оболочки | мм | 6.0 | 6.3 | 7.0 | 7,5 | 7,8 | 8,3 |
Мин. Диаметр кабеля | мм | 71,2 | 81,0 | 87,1 | 93,2 | 97,4 | 103,3 |
Максимум. Диаметр кабеля | мм | 75,2 | 85,3 | 91,4 | 97,5 | 101,7 | 107,6 |
Мин. Радиус изгиба | мм | 752 | 853 | 914 | 975 | 1.017 | 1.076 |
Приблизительный вес кабеля | кг / км | 8.9 | 11.1 | 13 | 14.05 | 20,6 | 22 |
Медный вес | кг / км | 1,35 | 1,95 | 2,7 | 3,7 | 4,65 | 5,8 |
Электрические значения | |||||||
Пропускная способность при непрерывном токе при температуре 25 ° C | А | 135 | 170 | 205 | 250 | 295 | 320 |
При 20 ° C Макс. Сопротивление постоянному току | |||||||
Дирижеры | Ом / км | 0,565 | 0,393 | 0,277 | 0,210 | 0,164 | 0,132 |
Броня | Ом / км | 0,7 | 0,5 | 0,43 | 0,39 | 0,38 | 0,35 |
