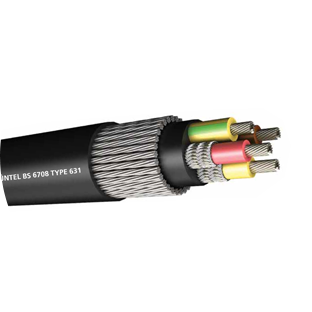

BS 6708 TYPE 630, TYPE 631

Используется для поставки землеройных, дробильных машин.
и оборудование.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический, многопроволочный, луженый медный провод IEC 60228, класс 5
ИЗОЛЯЦИЯ: EPR
ЭКРАН: Экран из луженой меди / нейлоновой оплетки поверх фазовых жил. Жила заземления в Типе 631 не экранирована.
СХЕМА: Все жилы уложены в контакте друг с другом.
ПОКРЫТИЕ: оболочка на резиновой основе.
БРОНЯ: Гибкая броня из оцинкованной стали.
НАРУЖНАЯ ОБОЛОЧКА: Прочная внешняя оболочка из хлоропрена.

СВЯЗАННЫЕ СТАНДАРТЫ: BS 6708
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 3800/6600 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 15 кВ

Номинальное сечение		3 × 35	3 × 50	3 × 70	3 × 95	3 × 120	3 × 150	3 × 50 + 35	3 × 70 + 50
Фазовые проводники
Номер и раздел	мм2	3 × 35	3 × 50	3 × 70	3 × 95	3 × 120	3 × 150	3 × 50	3 × 70
Скручивание	мм	276 / 0,40	396 / 0,40	360 / 0,50	475 / 0,50	608 / 0,50	756 / 0,50	396 / 0,40	360 / 0,50
Диаметр проводника	Ном. мм	8,40	10.10	11,90	13,90	15,50	17.20	10.10	11,90
Толщина изоляции	мм	5.0	5.0	5.0	5.0	5.0	5.0	5.0	5.0
Контрольный проводник
Номер и раздел	мм2	-	-	-	-	-	-	1 × 35	1 × 50
Скручивание	мм	-	-	-	-	-	-	276 / 0,40	396 / 0,40
Диаметр проводника	Ном. мм	-	-	-	-	-	-	8,40	10.10
Толщина изоляции	мм	-	-	-	-	-	-	5.0	5.0
Детали кабеля
Радиальная толщина внутренней оболочки	мм	3.8	3.8	5.0	5.0	5.0	5.0	5.0	5.0
Мин. Внутренний диаметр оболочки	мм	53,1	6.0	67,0	72,3	75,5	80,0	65,4	70,5
Максимум. Внутренний диаметр оболочки	мм	56,1	60,0	67,0	72,3	75,5	80,0	69,2	74,3
Диаметр брони	мм	7 / 0,90	7 / 0,90	7 / 1,25	7 / 1,25	7 / 1,25	7 / 1,25	7 / 0,90	7 / 1,25
Толщина внешней оболочки	мм	6.0	6.3	6,8	7.3	7,6	8.0	6.9	7,4
Мин. Диаметр кабеля	мм	70,5	75,0	85,1	90,6	94,4	99,6	86,7	92,8
Максимум. Диаметр кабеля	мм	74,5	79,3	84,9	94,9	98,7	103,9	91,0	97,1
Мин. Радиус изгиба	мм	894	952	1.019	1.139	1,185	1,247	1.092	1,166
Приблизительный вес кабеля	кг / км	8,4	9,85	12.05	13,85	19,2	21,2	12.1	14,25
Медный вес	кг / км	1.01	1,45	2,02	2,75	3,46	4,33	2.1	3.1
Электрические значения
Пропускная способность при непрерывном токе при температуре 25 ° C	А	135	170	205	250	295	320	170	205
При 20 ° C Макс. Сопротивление постоянному току
Фазовые проводники	Ом / км	0,565	0,393	0,277	0,210	0,164	0,132	0,393	0,277
Проводник земли	Ом / км	-	-	-	-	-	-	0,565	0,393
Броня	Ом / км	0,76	0,71	0,46	0,43	0,41	0,39	0,45	0,42
3 дисплея, подключенных параллельно	Ом / км	0,10	0,88	0,72	0,78	0,62	0,67	0,45	0,42
