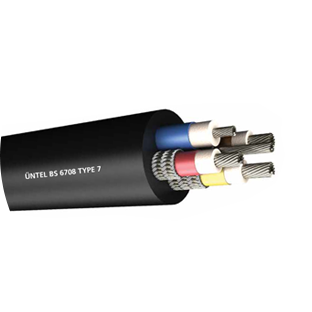

BS 6708 TYPE 7

Используется для поставки землеройных, дробильных машин.
и оборудование.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический, многопроволочный, луженый медный провод IEC 60228, класс 5
ИЗОЛЯЦИЯ: EPR (Жила заземления не изолирована).
СЕПЕРАТОР: Цветная текстильная лента для идентификации сердечника.
ЭКРАН: Экран из луженой меди / нейлоновой оплетки поверх фазовых жил. Пилотный сердечник не экранирован.
СХЕМА: Все жилы уложены так, чтобы контактировать с неизолированным медным заземляющим проводом.
ПОКРЫТИЕ: оболочка на резиновой основе.
НАРУЖНАЯ ОБОЛОЧКА: Прочная внешняя оболочка из хлоропрена.

СВЯЗАННЫЕ СТАНДАРТЫ: BS 6708
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 640/1100 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 3 кВ

Номинальное сечение		3 × 16 + 16 + 16	3 × 25 + 16 + 16	3 × 35 + 18 + 16	3 × 50 + 25 + 25	3 × 70 + 35 + 35	3 × 95 + 50 + 50	3 × 120 + 50 + 70	3 × 150 + 70 + 95
Фазовые проводники
Номер и раздел	мм2	3 × 16	3 × 25	3 × 35	3 × 50	3 × 70	3 × 95	3 × 120	3 × 150
Скручивание	мм	126 / 0,40	196 / 0,40	276 / 0,40	396 / 0,40	360 / 0,50	475 / 0,50	608 / 0,50	740 / 0,50
Диаметр проводника	Ном. мм	5,50	6,75	8.00	9,75	11,60	12,75	15.10	17.00
Диаметр изоляции	Ном. мм	8,85	10,35	11,60	13,60	15,70	17,25	20.05	22.20
Диаметр экрана	Ном. мм	11.15	12,65	13,90	15,90	18.00	19,55	22,35	24,50
Проводник земли
Номер и раздел	мм2	1 × 16	1 × 16	1 × 18	1 × 25	1 × 35	1 × 50	1 × 50	1 × 70
Скручивание	мм	126 / 0,40	126 / 0,40	147 / 0,40	196 / 0,40	276 / 0,40	396 / 0,40	396 / 0,40	360 / 0,50
Диаметр проводника	Ном. мм	5,50	5,50	6.00	6,75	8.00	9,75	9,75	11,60
Контрольный проводник
Номер и раздел	мм2	1 × 16	1 × 16	1 × 16	1 × 25	1 × 35	1 × 50	1 × 70	1 × 95
Скручивание	мм	126 / 0,40	126 / 0,40	126 / 0,40	196 / 0,40	276 / 0,40	396 / 0,40	360 / 0,50	475 / 0,50
Диаметр проводника	Ном. мм	5,50	5,50	5,50	6,75	8.00	9,75	11,60	12,75
Диаметр изоляции	Ном. мм	10,85	12,35	13,60	15,60	17,70	19,25	22.05	24.20
Детали кабеля
Мин. Диаметр кабеля	мм	35,8	39,7	43,1	48,5	55,1	62,4	68,0	70,4
Максимум. Диаметр кабеля	мм	38,6	42,9	46,3	51,8	58,8	66,1	72,5	78,4
Мин. Радиус изгиба	мм	309	343	370	414	470	529	580	627
Максимум. Тяговое усилие	кгс	480	642	834	1.2	1,68	2-й	2-й	2-й
Приблизительный вес кабеля	кг / км	2.4	2,95	3,52	4.6	6.2	7.9	9,65	11,5
Медный вес	кг / км	1.07	1,33	1,69	2.32	3,19	4.3	5.1	6.5
Электрические значения
Пропускная способность при непрерывном токе при температуре 25 ° C	А	85	110	135	170	205	250	295	320
Мгновенная пропускная способность по току при температуре 25 ° C	А	96	125	150	200	250	310	355	385
При 20 ° C Макс. Сопротивление постоянному току
Фазовые проводники	Ом / км	1,24	0,795	0,565	0,393	0,277	0,21	0,164	0,132
Контрольный проводник	Ом / км	1,24	1,24	1,24	0,795	0,565	0,393	0,277	0,21
3 Дисплей и земля подключены параллельно	Ом / км	0,66	0,56	0,54	0,44	0,3	0,26	0,24	0,176
Номинальная частота 50 Гц. Реактивность	Ом / км	0,109	0,107	0,101	0,098	0,095	0,094	0,092	0,08
Номинальная частота 60 Гц. Реактивность	Ом / км	0,131	0,128	0,121	0,118	0,114	0,113	0,11	0,096
При 20 ° C Мин. Изоляционное сопротивление	МОм / км	435	375	325	285	0,26	0,25	250	250
Падение трехфазного напряжения при полной нагрузке	мВ / А / м	2,62	1,68	1.2	0,84	0,61	0,47	0,38	0,32
