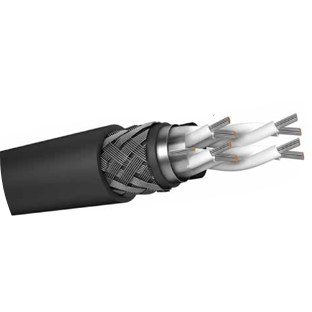

BS7917 MGT/EPR/COL SCRN/ZH/GSWB/SW4

Эти кабели используются для всех видов стационарных
установок в морских установках .

Подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: электролитически отожженные, скрученные луженые медные провода класса 2 или класса 5
БАРЬЕР ДЛЯ ПЛАМЕНИ: слюдяная лента
ИЗОЛЯЦИЯ: эластомерный компаунд типа GP4
ЦВЕТА СЕРДЕЧНИКА: черный, пронумерованный поверх белого.
СВИТОК: Двойные или тройные витые пары скручены слоями.
ЭКРАН: С фольгой Al-pet и
заземляющим проводом ВНУТРЕННЯЯ ОБОЛОЧКА: эластомерный компаунд типа SW4
БРОНИРОВАНИЕ: Стальная оплетка из оцинкованной проволоки ( мин. 82 %)
ВНЕШНЯЯ ОБОЛОЧКА: эластомерный компаунд типа SW4
ЦВЕТ: Черный (другие цвета по запросу)

РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА : Макс. 90ºC
ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА : Макс. 250ºC
РАБОЧАЯ ТЕМПЕРАТУРА : Фиксированный / Fixed: -25 ... + 85ºC
ПЕРЕДАЧА : МЭК 60332-3-22 Cat.I к
огнестойкому : IEC 60 331 (. 180 мин)
маслостойкий
ОЗОН УСТОЙЧИВЫХ К
ТЕРМОСТОЙКИЕ
рвется
ВОДА УСТОЙЧИВЫЙ
ГАЛОГЕН НЕ СОДЕРЖИТ
СЛАБО ВЫДВИЖЕНИЕ ДЫМА
ВЗРЫВООПАСНОСТЬ ОКРУЖАЮЩАЯ СРЕДА УСТОЙЧИВОСТЬ К
УФ

Номер проводника X Поперечное сечение (мм2)	НАРУЖНЫЙ ДИАМЕТР Мин.-Макс (мм)	КОЭФФИЦИЕНТ МЕДИ (кг / км)	ВЕС КАБЕЛЯ (кг / км)
1 × 2,5	5,8 - 7	24	64
1 × 4	6,7 - 8	38,4	90
1 × 6	7,2 - 8,5	57,6	115
1 × 10	8,1 - 9,5	96	165
1 × 16	9,3 - 10,7	153,6	239
1 × 25	11,5 - 13,2	240	369
1 × 35	12,3 - 14,1	336	473
1 × 50	14,1 - 15,9	480	653
1 × 70	15,8 - 17,8	672	877
1 × 95	18,1 - 20,2	912	1176
1 × 120	20 - 22,4	1152	1467
1 × 150	22 - 24,6	1440	1814 г.
1 × 185	24,4 - 27	1776 г.	2235
1 × 240	27,5 - 30,3	2304	2878
2 × 1,5	9 - 10,4	28,8	129
2 × 2,5	9,8 - 11,4	48	164
2 × 4	11,8 - 13,5	76,8	244
2 × 6	12,9 - 14,6	115,2	311
2 × 10	14,9 - 16,8	192	446
2 × 16	17,1 - 19,1	307,2	632
2 × 25	21,2 - 23,7	480	978
2 × 35	23,1 - 25,7	672	1245
3 × 1,5	9,6 - 11	43,2	155
3 × 2,5	10,4 - 12,1	72	200
3 × 4	12,6 - 14,3	115,2	301
3 × 6	13,8 - 15,5	172,8	389
3 × 10	15,9 - 17,8	288	565
3 × 16	18,2 - 20,3	460,8	809
3 × 25	22,9 - 25,4	720	1273
3 × 35	24,9 - 27,6	1008	1634
3 × 50	28,5 - 31,3	1440	2238
3 × 70	32,7 - 35,9	2016 г.	3046
3 × 95	37,5 - 41	2736	4075
3 × 120	41,3 - 45,3	3456	5056
3 × 150	45,8 - 49,9	4320	6275
3 × 185	50,9 - 55,5	5328	7744
3 × 240	57,5 - 62,4	6912	9975
4 × 1,5	10,5 - 12,1	57,6	191
4 × 2,5	11,4 - 13,1	96	248
4 × 4	13,8 - 15,6	153,6	374
4 × 6	15,3 - 17,3	230,4	493
4 × 10	17,7 - 19,7	384	722
4 × 16	20,3 - 22,8	614,4	1040
4 × 25	25,5 - 28,1	960	1633
4 × 35	27,7 - 30,5	1344	2101
4 × 50	31,8 - 35	1920 г.	2891
4 × 70	36,3 - 39,7	2688	3921
4 × 95	41,7 - 45,7	3648	5257
4 × 120	46,2 - 50,3	4608	6560
4 × 150	51,1 - 55,7	5760	8127
4 × 185	56,8 - 61,6	7104	10030
4 × 240	64,3 - 69,8	9216	12946
5 × 1,5	11,4 - 13,1	72	228
5 × 2,5	12,7 - 14,4	120	308
7 × 1,5	12,6 - 14,4	100,8	289
7 × 2,5	13,9 - 15,6	168	389
12 × 1,5	16,8 - 18,8	172,8	508
12 × 2,5	18,7 - 20,8	288	690
19 × 1,5	19,9 - 22,4	273,6	739
19 × 2,5	22,1 - 24,7	456	1008
27 × 1,5	24,3 - 26,9	388,8	1085
37 × 1,5	27,4 - 30,4	532,8	1411
