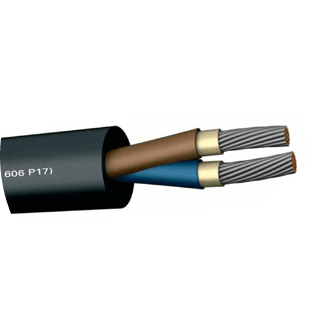

BU (NEK 606 P17)

Используется в качестве фиксированного соединительного кабеля в
электромеханических, электронных устройствах, панелях, аварийных
системах и критических зонах
. Используется в системах распределения электроэнергии и освещения.

Подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический, луженый и многожильный медный провод. IEC 60228, класс 2 (класс 5 опционально)
РАЗДЕЛИТЕЛЬ: Слюдяная лента на проводе.
ИЗОЛЯЦИЯ: Безгалогенный EPR или безгалогенный HEPR.
ВНЕШНЯЯ ОБОЛОЧКА: SHF2, (SHF MUD опционально)

КОНСТРУКЦИЯ: NEK 606 P17 IEC 60092/353
ИСПЫТАНИЯ И МАТЕРИАЛЫ: IEC 60092 / 350-351-359 ИСПОЛЬЗОВАНИЕ ПЛАМЕНИ
: IEC 60332/1 IEC 60332/3 ВСПОМОГАТЕЛЬНОСТЬ
: IEC 60331
Содержание галогенов IEC 60 754 / 1-2
ПЛОТНОСТЬ ДЫМА: IEC 61034 / 1-2 (DIN EN 50268 / 1-2) РАБОЧАЯ
ТЕМПЕРАТУРА: -40 ° C / + 90 ° C
МИН. РАДИУС ИЗГИБА (ФИКСИРОВАННЫЙ): (диаметр кабеля) x7
НОМИНАЛЬНОЕ
НАПРЯЖЕНИЕ: 0,6 / 1 кВ ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 3,5 кВ

Номинальное поперечное сечение (мм2)	Внешний диаметр кабеля (мм)	Приблизительный вес кабеля (кг / км)	Вес меди (кг / км)
1 × 1,5	6.3	60	15
1 × 2,5	6,7	70	24
1 × 4	7.3	90	39
1 × 6	7,8	120	58
1 × 10	8.9	170	96
1 × 16	10	230	154
1 × 25	11,9	350	240
1 × 35	13,1	450	336
1 × 50	14,6	600	480
1 × 70	16,6	810	672
1 × 95	18,9	1,070	912
1 × 120	20,9	1,370	1,152
1 × 150	23	1,670	1,440
1 × 185	25,3	2 060	1,776
1 × 240	28,2	2,590	2 304
1 × 300	31,1	3 210	2 880
2 × 1,5	10,7	160	29
2 × 2,5	11,7	200	48
2 × 4	12,9	260	77
2 × 6	14	320	116
2 × 10	16	460	192
2 × 16	18,2	630	308
2 × 25	22	970	480
2 × 35	24,5	1,240	672
2 × 50	27,5	1,640	960
3 × 1,5	11,5	190	44 год
3 × 2,5	12,5	240	72
3 × 4	13,8	320	116
3 × 6	15	400	173
3 × 10	17,2	570	288
3 × 16	19,5	790	461
3 × 25	23,7	1,240	720
3 × 35	26,3	1,590	1,008
3 × 50	29,6	2120	1,440
3 × 70	33,9	2 840	2,016
3 × 95	38,9	3 790	2 736
3 × 120	43,2	4820	3 456
3 × 150	47,6	5 890	4320
3 × 185	52,7	7 270	5,328
3 × 240	58,8	9 160	6 912
4 × 1,5	12,6	240	58
4 × 2,5	13,8	300	96
4 × 4	15,2	390	154
4 × 6	16,5	500	231
4 × 10	19,1	720	384
4 × 16	21,6	1,010	615
4 × 25	26,3	1,580	960
4 × 35	29,2	2 040	1,344
4 × 50	33	2 720	1,920
4 × 70	37,8	3650	2,688
4 × 95	43,3	4880	3648
4 × 120	48,2	6220	4 608
4 × 150	53,2	7 610	5760
4 × 185	58,9	9 390	7,104
5 × 1,5	13,9	310	72
5 × 2,5	15,2	390	120
5 × 4	16,8	500	192
5 × 6	18,3	640	288
5 × 10	21,1	910	480
5 × 16	23,9	1,280	768
5 × 25	29,1	1,990	1,200
5 × 35	32,4	2,560	1,680
5 × 50	36,6	3 410	2400
5 × 70	42	4,580	3 360
5 × 95	48,2	6 110	4,560
7 × 1,5	15,2	450	101
7 × 2,5	16,7	560	168
10 × 1,5	18,8	630	144
10 × 2,5	20,7	790	240
12 × 1,5	20,5	760	173
12 × 2,5	22,5	950	288
14 × 1,5	21,6	880	202
14 × 2,5	23,7	1,110	336
19 × 1,5	24,3	1.190	274
19 × 2,5	26,7	1,490	456
24 × 1,5	27,4	1,500	346
24 × 2,5	30,2	1890	576
27 × 1,5	29,4	1,690	389
27 × 2,5	32,4	2120	648
37 × 1,5	33,3	2310	533
37 × 2,5	36,7	2 900	888
