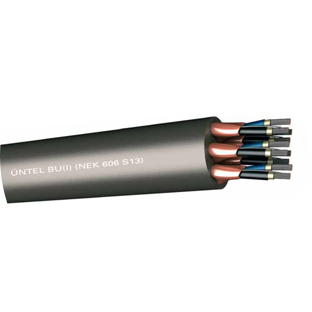

BU(I) (NEK 606 S13)

Используется в качестве фиксированного соединительного кабеля для передачи сигналов и связи.

Подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический, луженый и скрученный медный провод. IEC 60228 класс 2 (класс 5 опционально)
СЕПАРАТОР: слюдяная лента на проводнике.
ИЗОЛЯЦИЯ: безгалогенный EPR или безгалогенный HEPR.
ИЗГИБ: жилы скручены по схеме двойной / тройной, а витые пары / тройки сужены.
ПРОВОД ЗАЗЕМЛЕНИЯ: электролитический, луженый и скрученный медный заземляющий провод рядом с каждой парой / триадой.
ЭКРАН: Экран из полиэфирной ленты с покрытием из электролитической меди вокруг каждой пары / триады и заземляющего провода (степень замыкания: 100%).
ВНЕШНЯЯ ОБОЛОЧКА: SHF2 (SHF MUD опционально)

КОНСТРУКЦИЯ : НЭК 606 S13, IEC 60092/376
ИСПЫТАНИЕ И МАТЕРИАЛ : МЭК 60092 / 350-351-359
ГОРЕНИЕ : МЭК 60332/1, МЭК 60332/3 кошка
Негорючесть : МЭК 60331
ГАЛОГЕННАЯ СУММА : МЭК 60754/1 - 2
ПЛОТНОСТЬ ДЫМА: IEC 61034 / 1-2 (DIN EN 50268 / 1-2) РАБОЧАЯ
ТЕМПЕРАТУРА : -40 ° C / + 90 ° C
МИН. ДИАМЕТР ИЗГИБА (ФИКСИРОВАННЫЙ) : (диаметр кабеля) 8x
НОМИНАЛЬНОЕ
НАПРЯЖЕНИЕ : 250 В ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ : 1,5 кВ

Номинальное поперечное сечение (мм2)	Внешний диаметр кабеля (мм)	Приблизительный вес кабеля (кг / км)	Вес меди (кг / км)
1х2х0,75	7.3	сто	20
2x2x0,75	12,2	140	39
4x2x0,75	14,6	160	77
7x2x0,75	17,8	110	135
8x2x0,75	22,3	160	154
9x2x0,75	22,3	200	173
10x2x0,75	22,3	240	192
12x2x0,75	24,4	320	231
14x2x0,75	25,8	400	269
16x2x0,75	27,5	480	308
19x2x0,75	29,1	660	365
24x2x0,75	33,1	880	461
1x3x0,75	7,7	250	27
2x3x0,75	13,7	410	53
4x3x0,75	16,4	640	106
7x3x0,75	20,2	320	185
8x3x0,75	25,3	530	212
9x3x0,75	25,3	960	238
10x3x0,75	25,3	1,120	264
12x3x0,75	27,6	1,360	317
14x3x0,75	29,2	1,600	370
16x3x0,75	31,1	1,800	423
19x3x0,75	33	2100	502
24x3x0,75	37,5	2600	634
1x2x1,5	8,6	400	34
2x2x1,5	14,6	700	68
4x2x1,5	17,5	1,024	135
7x2x1,5	21,4	1,296	236
8x2x1,5	26,9	1,440	269
9x2x1,5	26,9	1,600	303
10x2x1,5	26,9	1,760	336
12x2x1,5	29,4	2,080	404
14x2x1,5	31,1	2400	471
16x2x1,5	33,1	2 720	538
19x2x1,5	35,1	3040	639
24x2x1,5	39,9	3 360	807
1x3x1,5	9.2	520	48
2x3x1,5	16,5	910	96
4x3x1,5	19,8	1,331	192
7x3x1,5	24,3	1,685	336
8x3x1,5	30,5	1872	384
9x3x1,5	30,5	2,080	432
10x3x1,5	30,5	2 288	480
12x3x1,5	33,3	2 704	576
14x3x1,5	35,3	3120	672
16x3x1,5	37,6	3,536	768
19x3x1,5	39,8	3952	912
24x3x1,5	45,3	4368	1,152
1x2x2,5	9,5	572	53
2x2x2,5	16,3	1 001	106
4x2x2,5	19,5	1,464	212
7x2x2,5	23,9	1,853	370
8x2x2,5	30,1	2,059	423
9x2x2,5	30,1	2 288	476
10x2x2,5	30,1	2,517	528
1x3x2,5	10.2	744	77
2x3x2,5	18,4	1,301	154
4x3x2,5	22,1	1,904	308
7x3x2,5	27,1	2,409	538
8x3x2,5	34,1	2,677	615
9x3x2,5	34,1	2 974	692
10x3x2,5	34,1	3 272	768
