Электротехническая лаборатория ЭТЛ-10

Назначение кабельной передвижной электролаборатории ЭТЛ-10:102

Лаборатория электротехническая  ЭТЛ-10 ( в дальнейшем - “ЭТЛ-10”) смонтирована в фургоне автомобиля и предназначена для:

- определения трассы кабельных линий;

- топографического определения мест повреждения кабельных линий индукционным и акустическим метдами;

- испытания изоляции кабелей и др. устройств и приспособлений постоянным и переменным (50 Гц) высоковольтным напряжением;

- прожига дефектной изоляции кабелей с последующим дожигом её;

- определения расстояния до места повреждения высоковольтных кабелей напряжением 0,4-10 кВ импульсным беспрожиговым методом на высоком и низком напряжении.

Технические данные электролаборатории ЭТЛ-10:

Питание - однофазная сеть переменного тока частотой 50 Гц,

Напряжение, В 220

Потребляемый ток, не более, А 60

Параметры киловольтметра, измеряющего высокое постоянное и переменное напряжение:

- пределы измерения на постоянном напряжении, кВ 30 и 60

- предел измерения на переменном напряжении, кВ 60

- приведённая относительная погрешность измерения, %, не более 3

Длина сетевого присоединительного кабеля на барабане - 30 м, сечение - 8 мм , тип кабеля - КГ4*4

Длина провода защитного заземления на барабане - 30 м, сечение - 10 мм , тип - ПМЛ.

Длина высоковольтного коаксиального кабеля ПВВЭВ на 3-х барабанах - по 30 м, сечение - 5 мм

Длина высоковольтного провода ПВВ-1 для испытания переменным напряжением, м 30

Занимаемая площадь в плане, м 1,8*3,0

Масса оборудования, кг, не более 500.

Состав лаборатории электротехнической лаборатории ЭТЛ-10:10

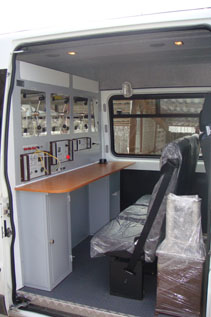

1) Стойка управления в комплекте:

- переключатель высоковольтный выбора режимов;

- переключатель высоковольтный ”ПРОЖИГ-ЗАРЯД ГАУВ”;

- автотрансформатор регулировочный TDGC2-5 (РНО);

- короткозамыкатель трёхфазный с электроприводом;

2) Блок управления электролабораторией;

3) Рефлектометр высоковольтный осциллографический “Искра-3М” в комплекте с датчиками;

4) Генератор звуковой частоты ГЗЧ-2500;

5) Приёмник П-806 в комплекте с датчиками;

6 Блок высоковольтных испытаний БВИ-60/50-М5;

7) Блок прожига БПР-25/8;

8) Генератор акустики ГАУВ-20-16;

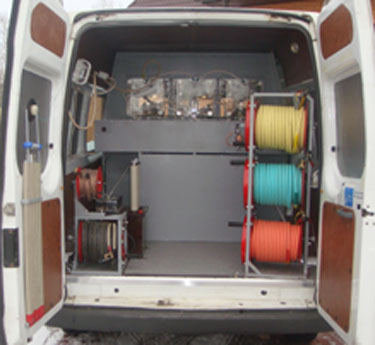

9) Блок барабанов с проводом защитного заземления и сетевым кабелем;

10) Блок трёх барабанов с кабелями для испытания и прожига изоляции;

11) Провод высоковольтный для испытания переменным высоким напряжением;

12) Сирена СС-1;

13) Светильник сигнальный красный;

14) Комплект ограждений:

- штыри изоляционные

- шнур изоляционный;

15) Стойка изоляционная в комплекте с основанием.
