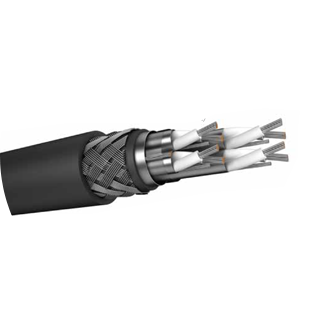

EPR/IND. SCRN/SW4/GSWB/SW4

Эти кабели используются для всех видов стационарных
установок в морских установках .

Подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитическое отжигают, класс 2 или класс 5 скручены луженая медная проволока
сепараторе: Подходящий сепаратор лента может быть применена на проводники
ИЗОЛЯЦИИ: GP4 типа эластомерной смеси
ОСНОВНЫЕ ЦВЕТА: черный пронумерованы над белым
СХЕМА: двойной или тройной витой пары скручены в слои .
ЭКРАН: Каждая пара обернута фольгой Al-pet и дренажным проводом.
ВНУТРЕННЯЯ ОБОЛОЧКА: эластомерный компаунд типа SW4. АРКА: стальная оплетка из оцинкованной проволоки (
мин. 82 %).
ВНЕШНЯЯ ОБОЛОЧКА: эластомерный компаунд типа SW4
ЦВЕТ: Черный (другие цвета по запросу)

РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА : Макс. 90ºC
ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА : Макс. 250ºC
РАБОЧАЯ ТЕМПЕРАТУРА : Фиксированный / Fixed: -25 ... + 85ºC
ПЕРЕДАЧА : IEC 60332-3-22 Cat.I к
МАСЛОСТОЙКИМ К
ОЗОН РЕЗИСТЕНТНОЙ К
жаростойкому
рвутся
водостойкой
Галогенной НЕ СОДЕРЖИТ
Малодымящее ОСВОБОЖДЕНИЕ
ОТ ВЗРЫВЫ РИСКОВ ОКРУЖАЮЩАЯ СРЕДА
УСТОЙЧИВОСТЬ К УФ

Номер проводника X Поперечное сечение (мм2)	Мин.-макс. Внутренний диаметр оболочки (мм)	Наружный диаметр мин.-Макс. (Мм)	Коэффициент меди (кг / км)	Вес кабеля (кг / км)
2P0,75	12,6 - 14,1	17-19	38,4	480
1 квартал 0,75	9,1 - 10,3	13,2 - 14,6	33,6	287
3P0,75	13,2 - 14,7	17,6 - 19,6	57,6	549
5P0,75	16,3 - 18	20,8 - 23,3	96	777
7P0,75	18,2 - 20	22,9 - 25,5	134,4	919
10P0,75	22,3 - 24,5	27,4 - 30,2	192	1273
12P0,75	23,4 - 25,6	28,6 - 31,5	230,4	1380
1P1	7,9 - 9,1	11,9 - 13,6	24	262
2П1,5	14,6 - 16,1	19 - 21,1	67,2	591
3П1,5	15,2 - 16,8	19,7 - 22,1	100,8	697
5П1,5	18,8 - 20,5	23,5 - 26	168	983
7П1,5	20,9 - 23	25,9 - 28,5	235,2	1181
10П1,5	25,6 - 27,8	31,8 - 35	336	1323
12P1.5	27,2 - 29,4	33,4 - 36,5	403,2	1907 г.
20П1.5	36,2 - 39	42,9 - 46,8	672	3052
3TR0,75	16–17,6	20,5 - 22,9	79,2	699
7TR0.75	24 - 26,2	28,9 - 31,9	184,8	1172
12TR0.75	29,2 - 31,8	35,4 - 38,8	316,8	1982 г.
1TR1	8,6 - 9,7	12,6 - 14,2	33,6	273
