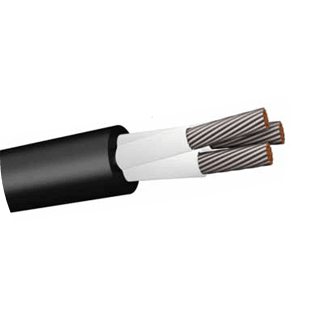

EPR/SW4 (657X TQ)

Эти кабели используются для всех видов стационарных
установок в морских установках .

Подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический отжигают, класс 2 или класс 5 скручены медных луженых проволок
Разделителя: Подходящий сепаратор лента может быть применена на проводники
изоляции: GP4 Тип эластомерной смеси
ОСНОВНЫХ ЦВЕТА: черный над белыми пронумерованными
ножнами: SW4 типа эластомер соединение
Цвет: черный (опционально другие цвета)

РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА : Макс. 90ºC
ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА : Макс. 250 ° C
Рабочей температура Фиксированные: -25 ... + 85ºC
ПЕРЕДАЧА : МЭК 60332-3-22 Cat.I к
МАСЛУ УСТОЙЧИВЫМ
жаростойкому
водостойким,
Малодымящий
ультрафиолетостойких

Количество проводников X Секция	НАРУЖНЫЙ ДИАМЕТР Мин.-Макс (мм)	КОЭФФИЦИЕНТ МЕДИ (кг / км)	ВЕС КАБЕЛЯ (кг / км)
1 × 2,5	5,4-6,6	24	53
1 × 4	6,4-7,5	38,4	78
1 × 6	6,8-8,1	57,6	101
1 × 10	7,7-9,1	96	148
1 × 16	8,9-10,3	153,6	213
1 × 25	11,1–12,8	240	339
1 × 35	12-13,7	336	419
1 × 50	13,7-15,5	480	562
1 × 70	15,5-17,4	672	776
1 × 95	17,7-19,8	912	1028
1 × 120	19,6-22	1152	1301
1 × 150	21,6-24,2	1440	1642
1 × 185	24–26,6	1776 г.	2008 г.
1 × 240	27,1–29,9	2304	2617
2 × 1,5	8,2-9,6	28,8	110
2 × 2,5	9-10,4	48	141
2 × 4	11–12,7	76,8	220
2 × 6	12,1-13,8	115,2	285
2 × 10	14,1-15,9	192	416
2 × 16	16,3-18,3	307,2	598
2 × 25	20,4-22,9	480	935
2 × 35	22,4-24,9	672	1204
3 × 1,5	8,7-10,1	43,2	130
3 × 2,5	9,8–11	72	168
3 × 4	11,7-13,4	115,2	273
3 × 6	12,9–14,7	172,8	358
3 × 10	15-17	288	529
3 × 16	17,4-19,4	460,8	772
3 × 25	22-24,6	720	1220
3 × 35	24,1–26,7	1008	1583
3 × 50	27,7-30,5	1440	2180
3 × 70	31,8–35,1	2016 г.	2971
3 × 95	36,7-40,1	2736	3998
3 × 120	40,5–44,4	3456	4971
3 × 150	44,9–49	4320	6170
3 × 185	50,1-54,6	5328	7640
3 × 240	56,7–61,5	6912	9857
4 × 1,5	9,5-10,9	57,6	157
4 × 2,5	10,5–12,1	96	210
4 × 4	12,9–14,6	153,6	342
4 × 6	14,4-16,2	230,4	459
4 × 10	16,7-18,7	384	678
4 × 16	19,4–21,8	614,4	994
4 × 25	24,5–27,1	960	1568
4 × 35	26,8-29,5	1344	2038
4 × 50	30,8-34	1920 г.	2810
4 × 70	35,4–38,8	2688	3837
4 × 95	40,8-44,7	3648	5161
4 × 120	45,2–49,3	4608	6442
4 × 150	50,1-54,7	5760	7996
4 × 185	55,8-60,7	7104	9884
4 × 240	63,4–68,9	9216	12797
5 × 1,5	10,4–12	72	200
5 × 2,5	11,7-13,3	120	277
7 × 1,5	11,5-13,2	100,8	255
7 × 2,5	12,7–14,4	168	348
12 × 1,5	15,2-17,2	172,8	442
12 × 2,5	17,1-19,1	288	616
19 × 1,5	18-20,1	273,6	645
19 × 2,5	20,2-22,7	456	904
27 × 1,5	21,9-24,5	388,8	942
37 × 1,5	24,7–27,3	532,8	1229
