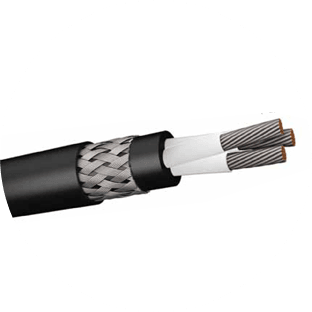

EPR/SW4/GSWB/SW4 (658X TQ)

Эти кабели используются для всех видов стационарных
установок в морских установках .

Подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический отжигают, класс 2 или класс 5 скручены медных луженых проволок
Разделителя: Подходящий сепаратор лента может быть применена на проводники
ИЗОЛЯЦИИ: типе GP4 для 600/1000 V, GP5 типа эластомера соединения для другого
ОСНОВНОГО ЦВЕТА: Черный пронумерованы на беле
ВНУТРЕННЯЯ КРЫШКА: эластомерный компаунд типа SW4
БРОНИРОВАНИЕ: стальная оплетка из оцинкованной проволоки ( мин. 82 %)
ВНЕШНЯЯ ОБОЛОЧКА: эластомерный компаунд типа SW4
ЦВЕТ: черный для 600/1000 В другие красный для остальных (другие цвета по запросу)

РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА : Макс. 90ºC
ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА : Макс. 250ºC
РАБОЧАЯ ТЕМПЕРАТУРА : Фиксированный / Fixed: -25 ... + 85ºC
FLAME не ПЕРЕДАЧА : IEC 60332-3-22 Cat.I к
МАСЛОСТОЙКИМ К
ОЗОН РЕЗИСТЕНТНОЙ К
жаростойкому
рвутся
водостойкой
Галогенной НЕ СОДЕРЖИТ
Малодымящее ОСВОБОЖДЕНИЕ
ОТ ВЗРЫВЫ РИСКОВ ОКРУЖАЮЩАЯ СРЕДА
УСТОЙЧИВОСТЬ К УФ

Количество проводников X Секция	ВНУТРЕННИЙ ДИАМЕТР ОБОЛОЧКИ Мин.-Макс. (Мм)	НАРУЖНЫЙ ДИАМЕТР Мин.-Макс (мм)	КОЭФФИЦИЕНТ МЕДИ (кг / км)	ВЕС КАБЕЛЯ (кг / км)
600/1000 В
1 × 10	7,7-9,1	11–12,9	96	292
1 × 16	8,9-10,3	12.2-14.1	154	377
1 × 25	11,1–12,8	15-17,3	240	577
1 × 35	12-13,7	16,1-18,4	336	706
1 × 50	13,7-15,2	18,1-20,1	480	846
1 × 70	15.4-17.1	19,9–22,4	672	1102
1 × 95	17,7-19,4	22,4-24,9	912	1422
1 × 120	19,6-21,5	24,5-27	1152	1761
1 × 150	21,6-23,7	26,8-29,4	1440	2124
1 × 185	24-26,3	30-33,3	1776 г.	2694
1 × 240	27,1–29,4	33,3–36,6	2304	3413
1 × 300	30-32,9	36,5-40	2880	4173
2 × 1,5	8,4-9,5	12,4–14	28,8	268
2 × 2,5	9.2-10.3	13,2-14,7	48	314
2 × 4	11,3–12,6	15,5-17,2	76,8	430
2 × 6	12,4-13,8	16,8-18,5	115,2	523
2 × 10	14,5-15,9	18,9-20,6	192	687
2 × 16	16,8-18,3	21,3–23,5	307,2	925
2 × 25	20,5-22,4	25,4–27,9	480	1365
3 × 1,5	8,9-10	12,9–14,4	43,2	298
3 × 2,5	9,8–11	14-15,5	72	360
3 × 4	12-13,4	16,2-17,9	115,2	490
3 × 6	13,2-14,6	17,6-19,4	172,8	601
3 × 10	15.4-17	19,9–22,2	288	821
3 × 16	17,9-19,4	22,6-24,8	460,8	1113
3 × 25	22.1-24.1	27,2-29,8	720	1687
3 × 35	24,1–26,1	30,1-33,1	1008	2120
3 × 50	27,8–29,8	34-36,9	1440	2736
3 × 70	31,9–34,3	38,5–41,8	2016 г.	3660
3 × 95	36,8-39,2	43,8–47,2	2736	4773
3 × 120	40,6–43,4	48-51,9	3456	5925
3 × 150	45-47,9	52,7-56,8	4320	7178
3 × 185	50,2-53,6	58,3–62,9	5328	8881
3 × 240	56,8-60,3	65,3-70,1	6912	11325
4 × 1,5	9,7-10,9	13,9-15,4	57,6	342
4 × 2,5	10,7–12	14,9–16,4	96	419
4 × 4	13,2-14,6	17,6-19,3	153,6	586
4 × 6	14,7-16,2	19,3–21,1	230,4	737
4 × 10	17,2-18,7	21,9-24,1	384	1013
4 × 16	19,9–21,8	24,8–27,1	614,4	1382
4 × 25	24,6-26,6	30,6-33,6	960	2191
4 × 35	26,9–28,9	33,1-36	1344	2654
4 × 50	30,9–33,3	37,5-40,6	1920 г.	3434
4 × 70	35,5–37,9	42,4-46	2688	4625
4 × 95	40,9–43,7	48,3-52,1	3648	6020
4 × 120	45,4–48,3	53,1-57,2	4608	7525
4 × 150	50,3-53,5	58,4–62,9	5760	9125
4 × 185	56-59,5	64,5–69,4	7104	11221
7 × 1,5	11,8-13,2	16-17,7	100,8	476
7 × 2,5	13,1-14,4	17,4-19,1	168	590
12 × 1,5	15,7-17,2	20,2-22,4	172,8	732
12 × 2,5	17,7-19,3	22,4-24,8	288	935
19 × 1,5	18,6-20,1	22,5-24,8	273,6	935
19 × 2,5	20,9-22,7	25,8–28	456	1287
27 × 1,5	22,7-24,5	27,8-30	388,8	1359
27 × 2,5	25,4–27,6	31,4–34,5	648	1854 г.
1900/3300 В
1 × 10	10,2-11,9	14.2-16.2	96	411
1 × 16	11,4-13,1	15,4-17,6	153,6	505
1 × 25	13-14,8	17,1-19,5	240	676
1 × 35	14,1-15,9	18,2-20,6	336	810
1 × 50	15.3-17.2	19,6–22,4	480	986
1 × 70	17,2-19,2	21,7-24,6	672	1267
1 × 95	19,4–21,9	24,2–27,2	912	1661
1 × 120	21,3–23,8	26-29,1	1152	2008 г.
1 × 150	22,8-25,4	28,4–31,6	1440	2479
1 × 185	24,8–27,4	30,6–34,3	1776 г.	2935
1 × 240	27,5-30,3	33,5–37,3	2304	3659
1 × 300	30-33,2	36,2-40,1	2880	4447
3 × 10	20,4-22,9	25,1–28,2	288	1208
3 × 16	22,8-25,3	27,7-30,8	460,8	1504
3 × 25	26,6-29,3	32,6-36,3	720	2232
3 × 35	28,4–31,2	34,6-38,5	1008	2669
3 × 50	31,2–34,4	37,6–41,6	1440	3344
3 × 70	35,3–38,7	42,1–46,7	2016 г.	4391
3 × 95	40,2–44,1	47,4-52,1	2736	5635
3 × 120	44-48,1	51,4-56,7	3456	6799
3 × 150	47,6-51,8	55,3-60,8	4320	8115
3 × 185	51,7-56,4	59,6-65,7	5328	9605
3 × 240	57,7–62,9	66,2-72,6	6912	12153
3 × 300	63,1-68,6	72-79	8640	14759
3300/3300 В
1 × 10	12-13,7	16,1-18,4	96	504
1 × 16	13-14,7	17,1-19,4	153,6	603
1 × 25	14,7-16,7	19,1–21,5	240	778
1 × 35	15,6-17,6	19,9-22,8	336	865
1 × 50	17-19	21,5-24,4	480	1106
1 × 70	18.9–21	23,4–26,4	672	1390
1 × 95	20,6–23,1	25,3–28,4	912	1732 г.
1 × 120	22,5-25	27,4-30,5	1152	2085
1 × 150	24,1–26,8	30-33,6	1440	2652
1 × 185	26–28,6	32-35,7	1776 г.	3119
1 × 240	28,7–31,8	34,8-38,7	2304	3758
1 × 300	31,2–34,4	37,6-41,5	2880	4554
3 × 10	24,1–26,7	29,9–33,6	288	1521
3 × 16	26,5–29,2	32,5–36,2	460,8	1921 г.
3 × 25	30,1–33,2	36,3-40,2	720	2633
3 × 35	32,1-35,4	38,5–42,9	1008	3091
3 × 50	34,9–38,3	41,5–46	1440	3787
3 × 70	38,9–42,7	45,8-50,5	2016 г.	4767
3 × 95	42,9–46,9	50,2-55,5	2736	6040
3 × 120	46,7-50,9	54,2-59,7	3456	7235
3 × 150	50,3-54,9	58,2–64,2	4320	8594
3 × 185	54,4-59,2	62,7–68,9	5328	10115
3 × 240	60,4–65,7	69,1-76	6912	12719
3 × 300	65,8–71,3	74,9–82	8640	15166
