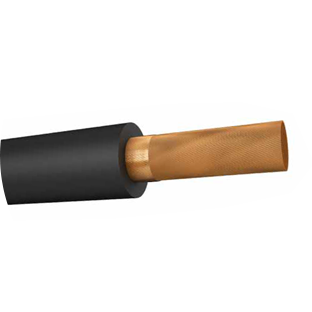

H01N2-D, H01N2-E (0361 TQ)

Вы здесь

Эти кабели используются в соединениях ручных клещей для сварочных аппаратов на 100 В.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: отожженный электролитическим способом, одножильный многопроволочный медный провод класса 6 (луженый провод по запросу)
СЕПАРАТОР: На проводник можно наклеить подходящую ленту.
ИЗОЛЯЦИЯ: Эластомерный компаунд типа EM5
ЦВЕТ: Черный (другие цвета по запросу)

РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА: Макс. 85ºC
ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА: Макс. 250ºC
ТЕМП. НА ПОВЕРХНОСТИ КАБЕЛЯ: Макс. + 85ºC
МИНИМАЛЬНАЯ ТЕМПЕРАТУРА УСТАНОВКИ: -20ºC
МИН. РАДИУС ИЗГИБА: HD 516 Таб. 7c
ОГНЕСТОЙКИЙ: EN / IEC 60332-1-2, DIN VDE 0482-332-1-2
МАСЛОУСТОЙЧИВЫЙ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1
ХОЛОДОСТОЙКИЙ
ТЕРМОСТОЙКИЙ
ВЛАГОУСТОЙЧИВОСТЬ
УСТОЙЧИВОСТЬ К ГОРЯЧИМ ЧАСТИЦАМ
УСТОЙЧИВОСТЬ К УФ

CROSS SECTION (mm2)	OUTER DIAMETER Min.-Max. (mm)	COPPER FACTOR (kg / km)	CABLE WEIGHT (kg / km)
H01N2-D
10	7,7 — 9,7	96	135
16	8,8 — 11,0	154	205
25	10,1 — 12,7	240	302
35	11,4 — 14,2	336	420
50	13,2 — 16,5	480	586
70	15,3 — 19,2	672	798
95	17,1 — 21,4	912	1015
120	19,2 — 24,0	1152	1310
150	21,2 — 26,4	1440	1620
185	23,1 — 28,9	1776	1916
240	25,0 — 29,5	2304	2540
H01N2-E
10	6,2-7,8	96	119
16	7,3-9,1	154	181
25	8,6-10,8	240	270
35	9,8-12,3	336	363
50	11,9-14,8	480	528
70	13,6-17	672	716
95	15,6-19,5	912	1012
120	17,2-21,6	1152	1190
150	18,8-23,5	1440	1305
185	20,4-25,5	1776	1511
