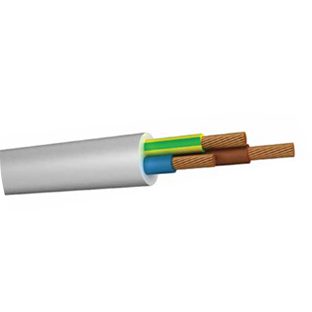

H05BN4-F (318X TQ)

Эти кабели используются для подключения стационарного и мобильного оборудования в офисах и на кухнях.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: отожженный электролитическим способом, одножильный многопроволочный медный провод класса 5 (луженый провод по запросу)
СЕПАРАТОР: На проводник можно наклеить подходящую ленту.
ИЗОЛЯЦИЯ: Эластомерный компаунд типа EI7
ИДЕНТИФИКАЦИЯ ОСНОВА: В соотв. к HD 308
ОБОЛОЧКА: Эластомерный компаунд типа EM7
ЦВЕТ: Белый (другие цвета по запросу)

РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА: Макс. 90ºC
ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА: Макс. 250ºC
ТЕМП. НА ПОВЕРХНОСТИ КАБЕЛЯ: Макс. + 75ºC
МИНИМАЛЬНАЯ ТЕМПЕРАТУРА УСТАНОВКИ: -20ºC
МИН. РАДИУС ИЗГИБА: HD 516 Таб. 7c
ТЕКУЩАЯ ГРУЗОПОДЪЕМНОСТЬ: HD 516, VDE 0298-4
ОГНЕСТОЙКИЙ: EN / IEC 60332-1-2, DIN VDE 0482-332-1-2
МАСЛОУСТОЙЧИВЫЙ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1
ОЗОНУСТОЙЧИВЫЙ
ХОЛОДОСТОЙКИЙ
УСТОЙЧИВОСТЬ К СЛЕЗАМ
УДАРОПРОЧНЫЙ
ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ

NO. CONDUCTORS X CROSS-SECTION (mm2)	OUTER DIAMETER Min.-Max. (mm)	COPPER FACTOR (kg / km)	CABLE WEIGHT (kg / km)
2×0,75	5,7-7,4	14.4	58
2×1	6,1-8	19.2	71
2×1,5	7,6-9,8	28.8	105
2×2,5	9-11,6	48	185
2×4	10,6-13,7	76.8	218
3×0,75	6,2-8,1	21.6	74
3×1	6,5-8,5	28.8	85
3×1,5	8-10,4	43.2	125
3×2,5	9,6-12,4	72	180
3×4	11,3-14,5	115.2	262
3×6	12,8-16,3	172.8	348
4×0,75	6,8-8,8	28.8	78
4×1	7,1-9,3	38.4	103
4×1,5	9-11,6	57.6	160
4×2,5	10,7-13,8	96	228
4×4	12,7-16,2	153.6	335
4×6	14,2-18,1	230.4	404
5×0,75	7,6-9,9	36	99
5×1	8-10,3	48	134
5×1,5	9,8-12,7	72	180
5×2,5	11,9-15,3	120	278
5×4	14,6-18,6	192	430
