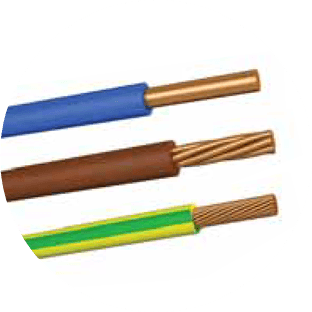

H05Z-U,K, H07Z-U,R,K

Эти кабели используются при высоких температурах во внутренних установках.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: электролитически отожженный, гладкая медная проволока, класс 1 для -U, класс 2 для -R, класс 5 для -K (луженый провод по запросу)
СЕПАРАТОР: На проводник можно наклеить подходящую ленту (при необходимости).
ИЗОЛЯЦИЯ: Резиновая смесь типа EI8
ЦВЕТ: В соотв. до HD 308 (другие цвета по запросу)

РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА: Макс. 90ºC
ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА: Макс. 250ºC
ТЕМП. НА ПОВЕРХНОСТИ КАБЕЛЯ: Макс. + 90ºC
МИНИМАЛЬНАЯ ТЕМПЕРАТУРА УСТАНОВКИ: + 5ºC
МИН. РАДИУС ИЗГИБА: HD 516 Таб. 7c
ТЕКУЩАЯ ГРУЗОПОДЪЕМНОСТЬ: HD 516, VDE 0298-4
ОГНЕСТОЙКИЙ: EN / IEC 60332-1-2, DIN VDE 0482-332-1-2
ОЗОНУСТОЙЧИВЫЙ
УДАРОПРОЧНЫЙ
БЕЗ ГАЛОГЕНА
НИЗКАЯ ПЛОТНОСТЬ ДЫМА

NO. CONDUCTORS X CROSS-SECTION (mm2)	OUTER DIAMETER Min.-Max. (mm)	COPPER FACTOR (kg / km)	CABLE WEIGHT (kg / km)
H05Z-K
0.5	2,1 — 2,6	4.8	7.4
0.75	2,2 — 2,8	7.2	9.9
1	2,4 — 2,9	9.6	12.3
H05Z-U
0.5	1,9 — 2,4	4.8	7.1
0.75	2,1 — 2,6	7.2	9.7
1	2,2 — 2,8	9.6	12.1
H07Z-K
1.5	2,8-3,5	15	19
2.5	3,4-4,3	24	29
4	3,9-4,9	39	44
6	4,4-5,5	58	63
10	5,7-7,1	96	104
16	6,7-8,4	154	160
25	8,4-10,6	240	249
35	9,7-12,1	336	343
50	11,5-14,4	480	488
70	13,2-16,6	672	674
95	15,1-18,8	912	911
120	16,7-20,9	1152	1142
150	18,6-23,3	1440	1428
185	20,6-25,8	1776	1761
240	23,5-25,8	2304	2280
H07Z-R
1.5	2,7-3,4	15	18
2.5	3,3-4,1	24	29
4	3,8-4,7	39	43
6	4,3-5,4	58	62
10	5,6-7	96	103
16	6,4-8	154	159
25	8,1-10,1	240	248
35	9-11,3	336	341
50	10,6-13,2	480	485
70	12,1-15,1	672	669
95	14,1-17,6	912	907
120	15,6-19,4	1152	1138
150	17,3-21,6	1440	1422
185	19,3-24,1	1776	1754
240	22-27,5	2304	2271
300	24,5-30,6	2880	2835
400	27,5-34,3	3840	3762
500	30,5-38,2	4800	2242
630	34-42,5	6048	6572
H07Z-U
1.5	2,6-3,3	15	18
2.5	3,2-4	24	29
4	3,6-4,6	39	44
6	4,1-5,2	58	62
10	5,3-6,6	96	103
