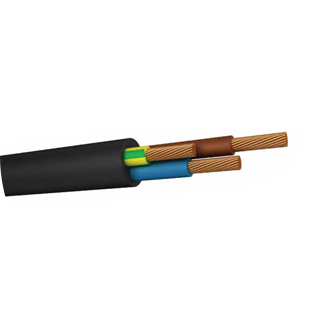

H07BN4-F (638X TQ)
Эти кабели используются для подключения стационарного и мобильного оборудования в сельскохозяйственных и промышленных цехах.
подробные параметры в КАТАЛОГЕ
ПРОВОДНИК: отожженный электролитическим способом, одножильный многопроволочный медный провод класса 5 (луженый провод по запросу) СЕПАРАТОР: На проводник можно наклеить подходящую ленту. ИЗОЛЯЦИЯ: Резиновая смесь типа EI7 ИДЕНТИФИКАЦИЯ ОСНОВА: В соотв. к HD 308 ВНУТРЕННЯЯ ОБОЛОЧКА: резиновая смесь типа EM6 или EM7 (если толщина внешней оболочки больше 2,4 мм) ВНЕШНЯЯ ОБОЛОЧКА: Эластомерный компаунд типа EM7 ЦВЕТ: Черный (другие цвета по запросу)
РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА: Макс. 90ºC ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА: Макс. 250ºC ТЕМП. НА ПОВЕРХНОСТИ КАБЕЛЯ: Макс. + 75ºC МИНИМАЛЬНАЯ ТЕМПЕРАТУРА УСТАНОВКИ: -20ºC МИН. РАДИУС ИЗГИБА: HD 516 Таб. 7c ТЕКУЩАЯ ГРУЗОПОДЪЕМНОСТЬ: HD 516, VDE 0298-4 ОГНЕСТОЙКИЙ: EN / IEC 60332-1-2, DIN VDE 0482-332-1-2 МАСЛОУСТОЙЧИВЫЙ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1 ОЗОНУСТОЙЧИВЫЙ ХОЛОДОСТОЙКИЙ ВЛАГОУСТОЙЧИВОСТЬ УДАРОПРОЧНЫЙ ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ
| NO. CONDUCTORS X CROSS-SECTION (mm2) |
OUTER DIAMETER Min.-Max. (mm) |
COPPER FACTOR (kg / km) |
CABLE WEIGHT (kg / km) |
|---|---|---|---|
| 1×1,5 | 5,7-7,1 | 14.4 | 58 |
| 1×2,5 | 6,3-7,9 | 24 | 77 |
| 1×4 | 7,2-9 | 38.4 | 106 |
| 1×6 | 7,9-9,8 | 57.6 | 136 |
| 1×10 | 9,5-11,9 | 96 | 208 |
| 1×16 | 10,8-13,4 | 153.6 | 293 |
| 1×25 | 12,7-15,8 | 240 | 428 |
| 1×35 | 14,3-17,9 | 336 | 573 |
| 1×50 | 16,5-20,6 | 480 | 788 |
| 1×70 | 18,6-23,3 | 672 | 1057 |
| 1×95 | 20,8-26 | 912 | 1381 |
| 1×120 | 22,8-28,6 | 1152 | 1711 |
| 1×150 | 25,2-31,4 | 1440 | 2111 |
| 1×185 | 27,6-34,4 | 1776 | 2574 |
| 1×240 | 30,6-38,3 | 2304 | 3273 |
| 1×300 | 33,5-41,9 | 2880 | 4022 |
| 1×400 | 37,4-46,8 | 3840 | 5229 |
| 1×500 | 41,3-52 | 4800 | 6493 |
| 1×630 | 45,5-57 | 6048 | 8054 |
| 2×1 | 7,7-10 | 19.2 | 104 |
| 2×1,5 | 8,5-11 | 28.8 | 130 |
| 2×2,5 | 10,2-13,1 | 48 | 191 |
| 2×4 | 11,8-15,1 | 76.8 | 265 |
| 2×6 | 13,1-16,8 | 115.2 | 346 |
| 2×10 | 17,7-22,6 | 192 | 611 |
| 2×16 | 20,2-25,7 | 307.2 | 843 |
| 2×25 | 24,3-30,7 | 480 | 1242 |
| 3×1 | 8,3-10,7 | 28.8 | 124 |
| 3×1,5 | 9,2-11,9 | 43.2 | 160 |
| 3×2,5 | 10,9-14 | 72 | 232 |
| 3×4 | 12,7-16,2 | 115.2 | 329 |
| 3×6 | 14,1-18 | 172.8 | 431 |
| 3×10 | 19,1-24,2 | 288 | 761 |
| 3×16 | 21,8-27,6 | 460.8 | 1064 |
| 3×25 | 26,1-33 | 720 | 1575 |
| 3×35 | 29,3-37,1 | 1008 | 2073 |
| 3×50 | 34,1-42,9 | 1440 | 2860 |
| 3×70 | 38,4-48,3 | 2016 | 3788 |
| 3×95 | 43,3-54 | 2736 | 4940 |
| 3×120 | 47,4-60 | 3456 | 6123 |
| 3×150 | 52-66 | 4320 | 7518 |
| 3×185 | 57-72 | 5328 | 9125 |
| 3×240 | 65-82 | 6912 | 11844 |
| 3×300 | 72-90 | 8640 | 14594 |
| 4×1 | 9,2-11,9 | 38.4 | 155 |
| 4×1,5 | 10,2-13,1 | 57.6 | 199 |
| 4×2,5 | 12,1-15,5 | 96 | 292 |
| 4×4 | 14-17,9 | 153.6 | 412 |
| 4×6 | 15,7-20 | 230.4 | 547 |
| 4×10 | 20,9-26,5 | 384 | 945 |
| 4×16 | 23,8-30,1 | 614.4 | 1323 |
| 4×25 | 28,9-36,6 | 960 | 1999 |
| 4×35 | 32,5-41,1 | 1344 | 2638 |
| 4×50 | 37,7-47,5 | 1920 | 3635 |
| 4×70 | 42,7-54 | 2688 | 4866 |
| 4×95 | 48,4-61 | 3648 | 6406 |
| 4×120 | 53-66 | 4608 | 7829 |
| 4×150 | 58-73 | 5760 | 9638 |
| 4×185 | 64-80 | 7104 | 11769 |
| 4×240 | 72-91 | 9216 | 15176 |
| 4×300 | 80-101 | 11520 | 18846 |
| 5×1 | 10,2-13,1 | 48 | 191 |
| 5×1,5 | 11,2-14,4 | 72 | 242 |
| 5×2,5 | 13,3-17 | 120 | 355 |
| 5×4 | 15,6-19,9 | 192 | 510 |
| 5×6 | 17,5-22,2 | 288 | 679 |
| 5×10 | 22,9-29,1 | 480 | 1153 |
| 5×16 | 26,4-33,3 | 768 | 1636 |
| 5×25 | 32-40,4 | 1200 | 2466 |
| 6×1,5 | 13,4-17,2 | 86.4 | 332 |
| 6×2,5 | 15,7-20 | 144 | 473 |
| 6×4 | 18,2-23,2 | 230.4 | 669 |
| 7×1,5 | 14,7-18,7 | 100.8 | 365 |
| 7×2,5 | 17,1-21,8 | 168 | 508 |
| 7×4 | 20,1-25,5 | 268.8 | 720 |
| 12×1,5 | 17,6-22,4 | 172.8 | 587 |
| 12×2,5 | 20,6-26,2 | 288 | 848 |
| 12×4 | 24,4-30,9 | 460.8 | 1234 |
| 18×1,5 | 20,7-26,3 | 259.2 | 830 |
| 18×2,5 | 24,4-30,9 | 432 | 1209 |
| 18×4 | 28,8-36,4 | 691.2 | 1760 |
| 24×1,5 | 24,3-30,7 | 345.6 | 1127 |
| 24×2,5 | 28,8-36,4 | 576 | 1661 |
| 36×1,5 | 27,8-35,2 | 518.4 | 1534 |
| 36×2,5 | 33,2-41,8 | 864 | 2284 |
