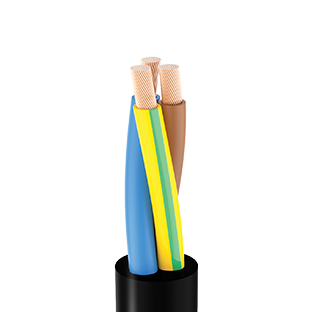

HO7RN — F

Оставить заявку

Этот гибкий кабель подходит для использования в качестве силовых и управляющих кабелей в стационарных или мобильных
соединениях и оборудовании, таком как тяжелая техника, распределительные щиты, промышленное оборудование, источники
питания и т. д.

Подробные параметры в КАТАЛОГЕ

Проводник: Электролитические отожженные одножильные медные провода
класса 5 (луженые проводники по запросу)
Разделитель: На проводник можно наклеить подходящую ленту
Изоляция: Резиновый компаунд (EPR) типа EI4
Идентификация жилы : Согласно HD 308
Внутренняя оболочка: Эластомерный компаунд типа EM2 или EM3
(если толщина внешней оболочки больше 2,4 мм)
Наружная оболочка : Эластомерный компаунд типа EM2
Цвет : Черный (другие цвета по запросу)

Конструкция : EN 50525-2-21, DIN VDE 0282-4, BS 6500 BS 7919, IEC 60245-4
Общие требования : EN 50525-1, HD 22.1, DN VDE 0282-1, IEC 60245-1
Руководство по использованию : HD 516, DIN VDE 0298-300
Электрические испытания : EEN 50395, IEC 60245-2
Неэлектрические испытания : EEN 50396, IEC 60245-2
Сопротивление проводника : EN / IEC 60228, HD 383, DIN VDE 0295, BS 6360
WРабочая температура
В мобильном применении : -25 ºC / +60 ºC
В стационарном применении : -35ºC / +85ºC
Температура короткого замыкания проводника : MМакс. 200 ºC
Темп. на поверхности кабеля : Макс. +50 ºC
Мин. темп. установки : -25 ºC
Мин. радиус изгиба : HD 516, таблица 6.C
Макс. растягивающая нагрузка : 115 Н / мм²
Допустимая нагрузка по току : HD 516, таблица 7.C VDE 0298-4
Пожароустойчивые : EEMEC 60332-1-2, DIN VDE 0482-332-1-2
Маслостойкость : HD/EMEC 60811-2-1, DIN VDE 0473-811-2-1

Поперечное
сечение (мм²)		 Номинальный
общий диаметр
(мм)		 Примерный вес
(кг/км)		 Мин. радиус
изгиба,
стационарная
установка (мм)		 Максимальное
сопротивление
проводников
при 20°C (Ом / км)		 Допустимая
нагрузка по
току при 30°C (A)
1×1,5 6 52 24 13.3 19
1×2,5 6.4 65 25 7.98 26
1×4 7.3 90 29 4.95 34
1×6 8.1 115 32 3.3 43
1×10 10.2 185 41 1.91 60
1×16 11 245 44 1.21 79
1×25 13.8 375 56 0.78 104
1×35 15.3 490 62 0.554 129
1×50 17.8 678 72 0.386 162
1×70 19.4 890 78 0.272 202
1×95 22.1 1152 89 0.206 240
1×120 24.4 1450 98 0.161 280
1×150 26.6 1750 107 0.129 321
1×185 29.7 2165 119 0.106 363
1×240 32.6 2740 131 0.0801 433
1×300 35.6 3356 143 0.0641 497
2×1 8.4 98 34 19.5 16
2×1,5 9.3 122 38 13.3 19
2×2,5 10.6 165 43 7.98 26
2×4 12.2 230 49 4.95 43
2×6 13.6 300 55 3.3 60
2×10 19.2 572 77 1.91 79
2×16 21 740 84 1.21 104
2×25 26.7 1160 107 0.78 129
2×35 29.4 1465 118 0.554 162
2×50 34.4 2030 138 0.386 202
2×70 38.3 2645 154 0.272 240
2×95 43.7 3435 175 0.206 280
2×120 49.5 4430 198 0.161 321
2×150 52.3 5110 210 0.129 363
3×1 9.1 118 37 19.5 13
3×1,5 9.9 145 40 13.3 16
3×2,5 11.4 205 46 7.98 21
3×4 13.1 280 53 4.95 29
3×6 14.6 370 59 3.3 36
3×10 20.6 705 83 1.91 51
3×16 22.5 920 90 1.21 67
3×25 28.6 1435 115 0.78 109
3×35 31.7 1845 127 0.554 135
3×50 37 2550 148 0.386 169
3×70 40.9 3330 164 0.272 211
3×95 46.9 4350 188 0.206 250
3×120 51.6 5410 207 0.161 292
3×150 56.2 6515 225 0.129 335
3×185 62.3 8050 250 0.106 378
3×240 69.5 10270 278 0.0801 447
4×1 10.1 150 41 19.5 13
4×1,5 11 180 44 13.3 16
4×2,5 12.6 252 51 7.98 21
4×4 14.5 355 58 4.95 30
4×6 16.3 470 66 3.3 37
4×10 22.6 870 91 1.91 52
4×16 24.7 1150 99 1.21 69
4×25 31.8 1815 127 0.78 92
4×35 35.2 2335 141 0.554 114
4×50 41.1 3235 165 0.386 143
4×70 45 4225 180 0.272 178
4×95 52 5560 208 0.206 210
4×120 56.8 6870 228 0.161 246
4×150 62.2 8320 249 0.129 282
4×185 69.7 10340 279 0.106 319
4×240 77.6 13180 311 0.0801 377
