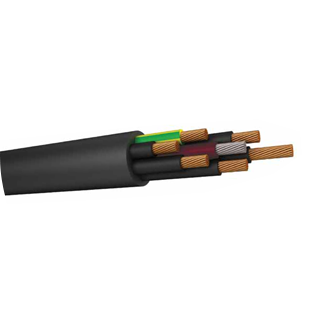

(H)STN

Эти кабели используются для подключения стационарного и мобильного оборудования в сельскохозяйственных и промышленных цехах.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: отожженный электролитическим способом, многопроволочные одножильные медные провода класса 5 (гладкий провод по запросу)
СЕПАРАТОР: На проводник можно наклеить подходящую ленту.
ИЗОЛЯЦИЯ: Специальный эластомерный компаунд.
ИДЕНТИФИКАЦИЯ ОСНОВА: В соотв. согласно VDE 0293-308
ЦЕНТРАЛЬНЫЙ ОПОРНЫЙ ЭЛЕМЕНТ: стальной или текстильный несущий элемент.
ОБОЛОЧКА: специальный эластомерный состав
ЦВЕТ: Черный (другие цвета по запросу)

РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА: Макс. 60ºC
ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА: Макс. 200ºC
РАБОЧАЯ ТЕМПЕРАТУРА: фиксированная: -25ºC… + 60ºC
Мобильный: -5 ° C… + 60 ° C
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА: VDE 0298-3 Таб. 3
ТЕКУЩАЯ ГРУЗОПОДЪЕМНОСТЬ: VDE 0298-4
ОГНЕСТОЙКИЙ: VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1
МАСЛОУСТОЙЧИВЫЙ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1
ОЗОНУСТОЙЧИВЫЙ
EX-PROOF
УСТОЙЧИВОСТЬ К УФ

NO.CONDUCTORS X CROSS -SECTION (mm2)	OUTER DIAMETER Min.-Max. (mm)	COPPER FACTOR (kg / km)	CABLE WEIGHT (kg / km)
3×1	7,9-10,2	28.8	111
3×1,5	8,6-11,2	43.2	113
3×2,5	9,8-12,6	72	172
3×4	12,8-16,3	115.2	372
3×6	13-16,7	172.8	380
4×1	9-11,6	38.4	141
4×1,5	9,8-12,6	57.6	150
4×2,5	10,8-13,9	96	210
4×4	14,1-18	153.6	407
4×6	14,3-18,2	230.4	445
4×10	19,5-24,7	384	724
4×16	23,9-30,2	614.4	1028
5×1	10,7-13,8	48	170
5×1,5	11,7-15	72	180
5×2,5	12,1-15,5	120	255
5×4	16,1-20,5	192	432
5×6	17,2-21,8	288	569
5×10	21,4-27,1	480	923
5×16	25,1-31,8	768	1260
7×1	12,9-16,6	67.2	204
7×1,5	13,9-17,8	100.8	309
7×2,5	15,3-19,4	168	383
7×4	20,3-25,8	268.8	495
7×6	20-25,3	403.2	702
7×10	26-32,9	672	1288
9×1	14,9-19	86.4	274
9×1,5	16,7-21,2	129.6	360
9×2,5	20,3-25,8	216	541
12×1	16,5-21	115.2	389
12×1,5	20,4-25,9	172.8	516
12×2,5	24,1-30,5	288	690
18×1	20,3-25,8	172.8	471
18×1,5	22,4-28,3	259.2	620
18×2,5	24,9-31,6	432	891
24×1	22,4-28,3	230.4	650
24×1,5	25,6-32,4	345.6	817
24×2,5	29-36,6	576	1221
37×1	27,5-34,8	355.2	930
37×1,5	29,5-37,2	532.8	1220
37×2,5	38,9-49	888	1784
48×1	29,8-37,7	460.8	1244
48×1,5	33,2-41,9	691.2	1510
