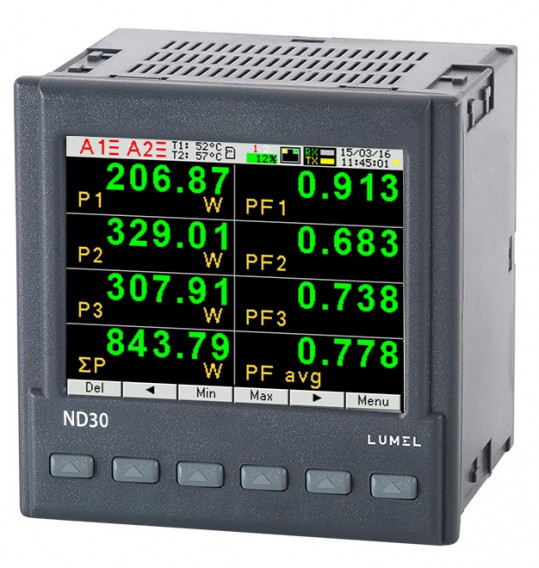

Измеритель мощности сети с Ethernet, записью и графическим экраном ND30

Измерение 54 параметров, гармоники до 63-й, полностью настраиваемый пользователем графический экран и очень удобный интерфейс www-сервера – это лишь некоторые преимущества нашего нового электросчетчика типа ND30.

Особенности продукта:

• Измерение и запись  54 параметров электросети, включая гармоники тока и напряжения до 63-й гармоники, в 1-фазных 2-проводных или 3-фазных 3- или 4-проводных симметричных и несимметричных системах.
• Цветной графический дисплей:  LCD TFT 3,5'', 320 x 240 пикселей,  полностью настраиваемый пользователем
  • 10 страниц, по 8 параметров на каждой
  • 2 страницы с гармоничными презентациями
  • 1 страница с аналоговой индикацией
• Показания включают значения запрограммированных соотношений.
• Память минимальных и максимальных значений.
• 2 настраиваемых тревожных выхода.
  • Режим контрольного реле для тревожных выходов - функция доступна с 02.2019.
    Функцию можно заказать как с новым устройством, так и активировать на уже установленных на объекте устройствах после обновления ПО (с версии 1.07). Чтобы активировать функцию, закажите соответствующий лицензионный ключ (здесь) - тип LKEY .
    Режим супервизорного реле позволяет обнаруживать следующие события:
    • падение или рост напряжения
    • текущее падение или рост
    • потеря фазы
    • дисбаланс тока или напряжения
    • последовательность фаз
  • Пользователь может указать:
    • пороги контролируемых событий
    • контроль фазового реле
    • память состояния реле
    • задержка включения/выключения реле
    • состояние реле после того, как событие произошло.
• Дополнительно: аналоговый выход 0/4...20 мА и  2 входа Pt100 (например, для измерения температуры трансформатора).
• Запись  до 32 измеренных параметров  во внутреннюю память 8 Гб (опция).
• Цифровой выход RS-485 - протокол MODBUS.
• Современный и удобный  интерфейс Ethernet 10/100 BASE-T (опция):
  • протокол: MODBUS TCP/iP, HTTP, FTP,
  • Протокол MQTT - доступен с 02.2019.
    Протокол можно заказать как с новым устройством, так и активировать на уже установленных на объекте устройствах после обновления ПО (с версии 1.07).
    Чтобы активировать функцию, закажите соответствующий лицензионный ключ (здесь) - тип LKEY
  • услуги: www-сервер, ftp-сервер, DHCP-клиент.
• широкий диапазон напряжения питания
  • 85..253 В переменного тока или 90..300 В постоянного тока
  • 20..40 В переменного тока или 20..60 В постоянного тока
• Программирование параметров с помощью бесплатного программного обеспечения eCon.
• Резервный аккумулятор RTC.
• Габаритные размеры: 96 х 96 х 77 мм.
