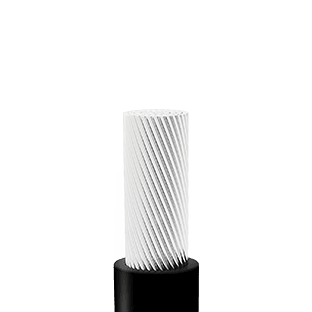

M2X

Стационарная проводка в панелях управления, коммутационных щитах и различных электрических шкафах, использование в
качестве стационарных монтажных кабелей в различном электромеханическом и электронном оборудовании.

Минимальная рекомендуемая температура для установки: -15 °С
Идентификацию жилы, допуски на диаметр и другие детали см. в разделе технической информации

Подробные параметры в КАТАЛОГЕ

Проводник : Электролитический, многожильный, отожженный неизолированный
медный провод IEC 60228, класс 5 (класс 2 и/или луженый по запросу)
Изоляция: Не содержит галогенов, огнестойкая, из сшитого полиолефина (HF90)
Цвет : Черный, красный, синий и другие цвета

Конструкция : IEC 60092 / 353
Испытания и материалы : IEC 60092 / 350-360
Пожароустойчивые : IEC 60332 / 1-2, IEC 60332 / 3-22 кат. A
Содержание галогена : IEC 60754 / 1-2
Выделение дыма : IEC 61034 / 1-2 ( DIN EN 50268 / 1-2)
Стойкость к озону : IEC60811 / 403
Диапазон температур : -40 °C / +90 °C
Мин. радиус изгиба (стационарные) : 4 x D
Номинальное напряжение : 0,6 / 1 кВ
Испытательное напряжение : 3,5 кВ

Поперечное сечение (мm²)	Общий диаметр (мм)	Примерный вес (кг / км)	Фиксированный радиус изгиба, мин. (мм)	Максимальное сопротивление проводников при 20°C (Ом / км)	Допустимая нагрузка по току при 45°C (A)
1 x 1	2.7	15	11	19.5	16
1 x 1,5	2.9	19	12	13.3	21
1 x 2,5	3.2	28	13	7.98	29
1 x 4	3.7	41	15	4.95	39
1 x 6	4.2	59	17	3.3	50
1 x 10	5.5	98	22	1.91	71
1 x 16	6.2	148	25	1.21	93
1 x 25	8.6	240	35	0.78	122
1 x 35	9.7	330	39	0.554	152
1 x 50	11.6	464	47	0.386	195
1 x 70	13	648	53	0.272	240
1 x 95	14.9	841	60	0.206	286
1 x 120	17	1076	68	0.161	332
1 x 150	18.8	1336	76	0.129	382
1 x 185	21.5	1675	86	0.106	432
1 x 240	24	2172	96	0.0801	508
1 x 300	26.6	2703	107	0.0641	590
