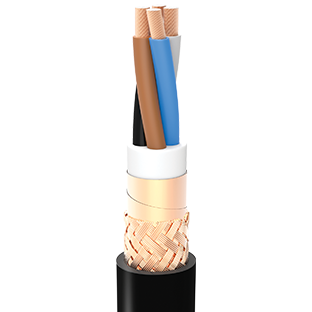

M2XCH — EMC 0,6 / 1 kB

Оставить заявку

Используется в качестве стационарных кабелей в различном электромеханическом и электронном оборудовании. Благодаря
общему экрану электромагнитные помехи сведены к минимуму. Возможно применение в качестве кабеля для питания
двигателя и для судовых низковольтных приводов переменного тока с VFD (частотно регулируемые приводы).

Минимальная рекомендуемая температура для установки: -15 °С.
Идентификацию жилы, допуски на диаметр, номинальные характеристики и другие сведения см. в разделе технической
информации

Подробные параметры в КАТАЛОГЕ

Проводник : Электролитический, многожильный, отожженный медный провод IEC 60228, класс 2 (класс 5 и/или луженый по запросу)
Изоляция : Компаунд из сшитого полиэтилена (XLPE)
Внутреннее покрытие : Разделительная пленка и/или компаунд, не содержащий галогенов
Экран : Покрытие медной / полиэфирной лентой 100%, экранирующая оплетка из медной проволоки, мин. покрытие 90% (оплетка из луженой медной проволоки по запросу)
Наружная оболочка : Не содержит галогенов, огнестойкая, из компаунда на основе
полиолефина (SHF1)
Цвет : Черный или серый

Поперечное
сечение (мм²)		 Номинальный
общий диаметр
(мм)		 Примерный вес
(кг/км)		 Мин. радиус
изгиба,
стационарная
установка (мм)		 Максимальное
сопротивление
проводников
при 20°C (Ом / км)		 Допустимая
нагрузка по
току при 45°C (A)
2×1 10.4 175 62 18.1 15
2×1,5 11.2 205 67 12.1 20
2×2,5 12 244 72 7.41 26
2×4 13.6 336 82 4.61 35
2×6 14.8 412 89 3.08 44
2×10 16.8 556 101 1.83 61
2×16 19 748 114 1.15 82
2×25 22.4 1056 135 0.727 108
2×35 25.2 1342 151 0.524 133
2×50 28.4 1766 170 0.387 167
2×70 32.4 2377 194 0.268 206
2×95 36.8 3183 221 0.193 249
2×120 40.4 3895 242 0.153 288
2×150 45.4 4853 272 0.124 331
2×185 50.6 6014 304 0.0991 337
2×240 56.4 7641 338 0.0754 444
3×1 10.8 197 65 18.1 13
3×1,5 11.8 223 71 12.1 16
3×2,5 12.6 274 76 7.41 21
3×4 14.7 390 88 4.61 28
3×6 15.7 479 94 3.08 36
3×10 17.7 659 106 1.83 50
3×16 20.3 915 122 1.15 67
3×25 23.6 1294 142 0.727 89
3×35 26.7 1654 160 0.524 110
3×50 30.2 2199 181 0.387 137
3×70 34.5 2990 207 0.268 169
3×95 39.4 4036 236 0.193 205
3×120 43.3 4970 260 0.153 237
3×150 48.5 6171 291 0.124 272
3×185 54 7657 324 0.0991 311
3×240 60.5 9837 363 0.0754 365
4×1 11.7 220 70 18.1 13
4×1,5 12.6 264 76 12.1 16
4×2,5 13.7 328 82 7.41 21
4×4 15.6 462 94 4.61 28
4×6 17.1 589 103 3.08 36
4×10 19.3 810 116 1.83 50
4×16 22 1123 132 1.15 67
4×25 26 1608 156 0.727 89
4×35 29.4 2030 176 0.524 110
4×50 33.9 2818 204 0.387 137
4×70 38.5 3881 231 0.268 169
4×95 43.4 5123 260 0.193 205
4×120 48.5 6398 291 0.153 237
4×150 54 7913 324 0.124 272
4×185 60.6 9905 364 0.0991 311
4×240 67.9 12722 408 0.0754 365
5×1 12.4 247 75 18.1 10
5×1,5 13.4 294 81 12.1 13
5×2,5 15.4 407 93 7.41 17
5×4 17.1 538 103 4.61 24
5×6 18.5 679 111 3.08 30
5×10 21.1 951 127 1.83 42
5×16 24 1355 144 1.15 56
5×25 28.6 1937 172 0.727 74
5×35 32.9 2539 198 0.524 91
5×50 37.6 3400 226 0.387 114
5×70 42.7 4709 256 0.268 140
5×95 50 6380 300 0.193 170
5×120 54.9 7883 330 0.153 197
5×150 60.9 9670 366 0.124 226
5×185 68.1 12006 409 0.0991 258
5×240 76.2 15466 457 0.0754 303
