Используются в качестве стационарных кабелей в различном электромеханическом и электронном оборудовании на морских
судах, в большинстве отсеков и открытой палубе судов.
Минимальная рекомендуемая температура для установки: -15 °С
Идентификацию жилы, допуски на диаметр, номинальные характеристики и другие сведения см. в разделе технической
информации
Подробные параметры в КАТАЛОГЕ

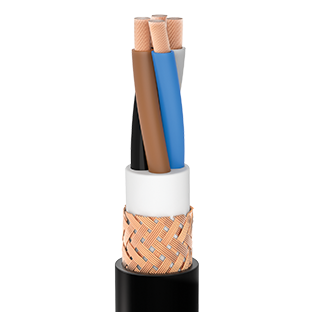

Проводник : Электролитический, многожильный, отожженный медный провод по IEC 60228, класс 5 (класс 2 и / или луженый по запросу)
Изоляция: Компаунд из сшитого полиэтилена (XLPE)
Внутреннее покрытие: Подушка из компаунда, не содержащего галогенов.
Экран : Экран с оплеткой из электролитической меди (покрытие 90%) (оплетка из луженой медной проволоки по запросу)
Наружная оболочка: Не содержит галогенов, пожароустойчивая, из компаунда на основе
полиолефина (SHF 1)
Цвет: Черный или серый
FI : С экструдированной подушкой
Конструкция : IEC 60092 / 353
Испытания и материалы : IEC 60092 / 350-360
Пожароустойчивые: IEC 60332 / 1-2, IEC 60332 / 3-22 кат A
Содержание галогена : IEC 60754 / 1-2
Выделение дыма: IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
Стойкость к озону: IEC 60811 / 403
Рабочая температура : -40°C / + 90°C
Мин. радиус изгиба (стационарные): 6 x D
Номинальное напряжение : 0,6 / 1 kB
Испытательное напряжение : 3,5 kB
| Поперечное сечение (мм²) |
Общий диаметр (мм) |
Примерный вес (кг/км) |
Мин. радиус изгиба, стационарная установка (мм) |
Максимальное сопротивление проводников при 20°C (Ом / км) |
Допустимая нагрузка по току при 45°C (A) |
|---|---|---|---|---|---|
| 2×1 | 10.1 | 157 | 61 | 19.5 | 14 |
| 2×1,5 | 10.5 | 172 | 63 | 13.3 | 18 |
| 2×2,5 | 11.6 | 216 | 70 | 7.98 | 25 |
| 2×4 | 12.6 | 269 | 76 | 4.95 | 35 |
| 2×6 | 14.3 | 367 | 86 | 3.3 | 43 |
| 2×10 | 16.7 | 520 | 101 | 1.91 | 60 |
| 2×16 | 18.7 | 690 | 113 | 1.21 | 79 |
| 2×25 | 23.3 | 1034 | 140 | 0.78 | 104 |
| 2×35 | 25.3 | 1296 | 152 | 0.554 | 129 |
| 2×50 | 28.9 | 1720 | 174 | 0.386 | 166 |
| 2×70 | 33.9 | 2408 | 204 | 0.272 | 204 |
| 2×95 | 37.7 | 3078 | 226 | 0.206 | 243 |
| 2×120 | 41.9 | 3833 | 252 | 0.161 | 282 |
| 2×150 | 46.3 | 4709 | 278 | 0.129 | 324 |
| 2×185 | 51.1 | 5672 | 307 | 0.106 | 367 |
| 2.24 | 58.3 | 7477 | 350 | 0.0801 | 432 |
| 3×1 | 10.6 | 173 | 64 | 19.5 | 12 |
| 3×1,5 | 11.2 | 200 | 68 | 13.3 | 15 |
| 3×2,5 | 12.2 | 247 | 74 | 7.98 | 21 |
| 3×4 | 13.9 | 350 | 84 | 4.95 | 28 |
| 3×6 | 15.1 | 432 | 91 | 3.3 | 35 |
| 3×10 | 17.6 | 620 | 106 | 1.91 | 50 |
| 3×16 | 20 | 848 | 120 | 1.21 | 66 |
| 3×25 | 24.9 | 1271 | 150 | 0.78 | 86 |
| 3×35 | 26.9 | 1607 | 162 | 0.554 | 107 |
| 3×50 | 30.9 | 2158 | 186 | 0.386 | 137 |
| 3×70 | 36.7 | 3130 | 220 | 0.272 | 168 |
| 3×95 | 40.3 | 3896 | 242 | 0.206 | 201 |
| 3×120 | 45.2 | 4919 | 271 | 0.161 | 233 |
| 3×150 | 49.5 | 5995 | 297 | 0.129 | 268 |
| 3×185 | 55.3 | 7311 | 332 | 0.106 | 303 |
| 3×240 | 62.6 | 9600 | 376 | 0.0801 | 356 |
| 4×1 | 11.5 | 200 | 69 | 19.5 | 12 |
| 4×1,5 | 12 | 226 | 72 | 13.3 | 15 |
| 4×2,5 | 13.1 | 284 | 79 | 7.98 | 21 |
| 4×4 | 14.9 | 403 | 90 | 4.95 | 28 |
| 4×6 | 16.2 | 504 | 97 | 3.3 | 35 |
| 4×10 | 19.3 | 749 | 116 | 1.91 | 50 |
| 4×16 | 21.7 | 1028 | 130 | 1.21 | 66 |
| 4×25 | 27.4 | 1561 | 165 | 0.78 | 86 |
| 4×35 | 29.5 | 1983 | 177 | 0.554 | 107 |
| 4×50 | 34.5 | 2719 | 207 | 0.386 | 137 |
| 4×70 | 40.3 | 3876 | 242 | 0.272 | 168 |
| 4×95 | 45 | 4922 | 270 | 0.206 | 201 |
| 4×120 | 50 | 6162 | 300 | 0.161 | 233 |
| 4×150 | 55.2 | 7581 | 332 | 0.129 | 263 |
| 4×185 | 61.1 | 9160 | 367 | 0.106 | 303 |
| 4×240 | 69.6 | 12122 | 418 | 0.0801 | 356 |
| 5×1 | 12.3 | 228 | 74 | 19.5 | 10 |
| 5×1,5 | 12.8 | 260 | 77 | 13.3 | 13 |
| 5×2,5 | 14.7 | 368 | 88 | 7.98 | 17 |
| 5×4 | 16 | 470 | 96 | 4.95 | 23 |
| 5×6 | 17.7 | 601 | 107 | 3.3 | 29 |
| 5×10 | 20.9 | 887 | 126 | 1.91 | 42 |
| 5×16 | 23.8 | 1232 | 143 | 1.21 | 54 |
| 5×25 | 30.1 | 1879 | 181 | 0.78 | 71 |
| 5×35 | 33.2 | 2453 | 200 | 0.524 | 89 |
| 5×50 | 38.6 | 3398 | 232 | 0.386 | 114 |
| 5×70 | 45.1 | 4769 | 271 | 0.272 | 140 |
| 7×1,5 | 14.2 | 338 | 86 | 13.3 | 11 |
| 7×2,5 | 15.6 | 432 | 94 | 7.98 | 16 |
| 10×1,5 | 17.3 | 463 | 104 | 13.3 | 10 |
| 12×1,5 | 17.8 | 503 | 107 | 13.3 | 10 |
| 14×1,5 | 18.6 | 555 | 112 | 13.3 | 9 |
| 19×1,5 | 20.4 | 666 | 123 | 13.3 | 8 |
| 24×1,5 | 23.5 | 824 | 141 | 13.3 | 8 |
