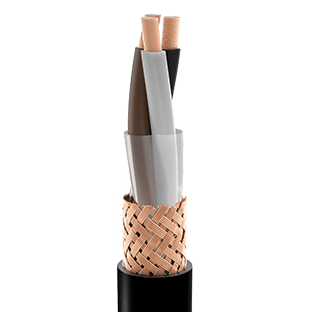

M2XCH (NOFI)

Используются в качестве стационарных кабелей в различном электромеханическом и электронном оборудовании на морских
судах, в большинстве отсеков и открытой палубе судов. Благодаря общему экрану электромагнитные помехи сведены к ми-
нимуму.

Минимальная рекомендуемая температура для установки: -15 °С
Идентификацию жилы, допуски на диаметр, номинальные характеристики и другие сведения см. в разделе
технической информации

Подробные параметры в КАТАЛОГЕ

Проводник : Электролитический, многожильный, отожженный медный провод по IEC 60228, класс 5 (класс 2 и / или луженый по запросу)
Изоляция : Компаунд из сшитого полиэтилена (XLPE)
Внутреннее покрытие :Разделительная пленка
Экран :Экран с оплеткой из электролитической меди (покрытие 90%) (оплетка из луженой медной проволоки по запросу)
Наружная оболочка :Не содержит галогенов, пожароустойчивая, из компаунда на основе полиолефина (SHF 1)
Цвет : Черный или серый
NOFI : С разделительной пленкой

Конструкция : IEC 60092 / 353
Испытания и материалы : IEC 60092 / 350-360
Пожароустойчивые: IEC 60332 / 1-2, IEC 60332 / 3-22 кат. A
Содержание галогена : IEC 60754 / 1-2
Выделение дыма : IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
Стойкость к озону : IEC 60811 / 403
Рабочая температура : -40°C / + 90°C
Мин. радиус изгиба (стационарные) : 6 x D
Номинальное напряжение : 0,6 / 1 kB
Испытательное напряжение : 3,5 kB

Поперечное сечение (мм²)	Общий диаметр (мм)	Примерный вес (кг/км)	Мин. радиус изгиба, стационарная установка (мм)	Максимальное сопротивление проводников при 20°C (Ом / км)	Допустимая нагрузка по току при 45°C (A)
1×1	5.6	56	34	19.5	16
1×1,5	5.8	60	35	13.3	21
1×2,5	6.3	71	38	7.98	29
1×4	6.8	90	41	4.95	39
1×6	7.3	111	44	3.3	50
1×10	8.6	165	52	1.91	71
1×16	9.6	225	58	1.21	93
1×25	11.9	335	72	0.78	122
1×35	12.8	431	77	0.554	152
1×50	15.1	614	91	0.386	195
1×70	17.4	851	105	0.272	240
1×95	19	1062	114	0.206	286
1×120	21.1	1332	127	0.161	332
1×150	23.1	1631	139	0.129	382
1×185	25.6	1963	154	0.106	432
1×240	28.9	2586	173	0.0801	508
1×300	31.7	3152	191	0.0641	590
2×1	8.5	95	51	19.5	14
2×1,5	8.9	107	54	13.3	18
2×2,5	9.8	134	59	7.98	25
2×4	10.8	174	65	4.95	35
2×6	12.1	224	73	3.3	43
2×10	14.9	381	90	1.91	60
2×16	17.1	525	103	1.21	79
3×1	8.9	110	54	19.5	12
3×1,5	9.4	130	68	13.3	15
3×2,5	10.3	165	74	7.98	21
3×4	11.6	224	85	4.95	28
3×6	12.8	290	91	3.3	35
3×10	15.7	470	104	1.91	50
3×16	18.1	690	118	1.21	66
4×1	9.7	135	68	19.5	12
4×1,5	10.2	160	73	13.3	15
4×2,5	11.5	210	80	7.98	21
4×4	12.7	275	92	4.95	28
4×6	14.6	395	100	3.3	35
4×10	17.5	605	113	1.91	50
4×16	20.1	850	129	1.21	66
5×1	10.5	156	63	19.5	10
5×1,5	11.2	188	67	13.3	13
5×2,5	12.5	248	75	7.98	17
5×4	14.4	368	87	4.95	23
5×6	15.9	478	96	3.3	29
5×10	19.3	736	116	1.91	42
5×16	22.2	1045	133	1.21	54
7×1,5	12	230	72	13.3	11
7×2,5	14	342	84	7.98	16
10×1,5	15.5	355	93	13.3	10
10×2,5	17.5	480	105	7.98	14
12×1,5	16	390	96	13.3	10
14×1,5	17	445	102	13.3	9
14×2,5	19.4	613	116	7.98	12
16×1,5	17.9	491	107	13.3	9
19×1,5	18.6	548	112	13.3	8
20×1,5	19.8	600	119	13.3	8
20×2,5	22.6	839	136	7.98	11
24×1,5	21.7	690	130	13.3	8
30×1,5	23.2	817	139	13.3	7
