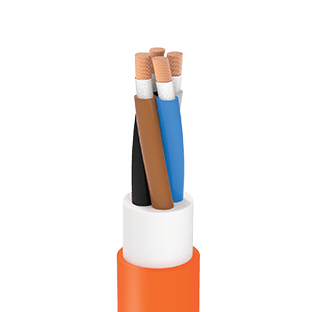

M2XH-FFR (FI)

Используются на морских транспортных средствах в качестве стационарных кабелей для различного электромеханического и
электронного оборудования, где требуется надежное соединение во время пожара.

Минимальная рекомендуемая температура для установки: -15 °С
Идентификацию жилы, допуски на диаметр, номинальные характеристики и другие сведения см. в разделе технической
информации

Подробные параметры в КАТАЛОГЕ

Проводник: Электролитический, многожильный, отожженный медный провод IEC 60228, класс 5 (класс 2 и/или луженый по запросу)
Огнезащита : Микалента
Изоляция : Компаунд из сшитого полиэтилена (XLPE)
Внутреннее покрытие: Компаунд, не содержащий галогенов
Наружная оболочка:Не содержащая галогенов, пожароустойчивая, из термопластичногоu компаунда на основе полиолефина (SHF 1)
Цвет : Оранжевый или зеленый
FI : С экструдированной подушкой

Конструкция : IEC 60092 / 353
Испытания и материалы : IEC 60092 / 350-360
Пожароустойчивые : IEC 60332 / 1-2, IEC 60332 / 3-22 кат. A
Огнестойкий : IEC 60331 / 21, IEC 60331 / 1-2
Содержание галогена : IEC 60754 / 1-2
Выделение дыма : IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
Стойкость к озону : IEC 60811 / 403
Рабочая температура : -40°C / + 90°C
Мин. радиус изгиба (стационарные) : Для кабелей D ≤ 25 мм 4xD
Для кабелей D > 25 мм 6xD
Номинальное напряжение : 0,6 / 1 kB
Испытательное напряжение : 3,5 kB

Поперечное сечение (мм²)	Общий диаметр (мм)	Примерный вес (кг/км)	Мин. радиус изгиба, стационарная установка (мм)	Максимальное сопротивление проводников при 20°C (Ом / км)	Допустимая нагрузка по току при 45°C (A)
2×1	10	130	40	19.5	14
2×1,5	10.4	145	42	13.3	18
2×2,5	11.5	184	46	7.98	25
2×4	12.6	236	51	4.95	33
2×6	13.6	291	55	3.3	43
2×10	16	428	64	1.91	60
2×16	18.2	593	73	1.21	79
2×25	22.8	912	94	0.78	104
2×35	24.8	1162	148	0.554	129
2×50	28.4	1564	171	0.386	166
2×70	33.4	2223	200	0.272	204
2×95	36.8	2785	221	0.206	243
2×120	41	3510	246	0.161	282
2×150	45.2	4324	272	0.129	324
2×185	50.2	5268	301	0.106	367
2×240	57.4	7015	345	0.0801	432
3×1	10.5	144	42	19.5	12
3×1,5	11.2	170	45	13.3	15
3×2,5	12.1	212	49	7.98	21
3×4	13.3	276	54	4.95	28
3×6	14.6	354	59	3.3	35
3×10	17.1	527	69	1.91	50
3×1	19.5	742	78	1.21	66
3×25	24.3	1130	144	0.78	86
3×35	26.3	1452	158	0.554	107
3×50	30.4	1985	183	0.386	137
3×70	35.7	2827	215	0.272	168
3×95	39.3	3565	236	0.206	201
3×120	44.3	4552	266	0.161	233
3×150	48.8	5560	290	0.129	268
3×185	54.1	6817	325	0.106	303
3×240	61.3	9030	368	0.0801	356
4×1	11.6	153	46	19.5	12
4×1,5	12	174	48	13.3	15
4×2,5	13.1	223	53	7.98	21
4×4	14.7	306	59	4.95	28
4×6	15.9	390	64	3.3	35
4×10	18.7	594	75	1.91	50
4×16	21.4	855	86	1.21	66
4×25	26.8	1310	161	0.78	86
4×35	29.2	1720	176	0.554	107
4×50	34.1	2380	205	0.386	137
4×70	39.6	3370	238	0.272	168
4×95	44.3	4320	266	0.206	201
4×120	49.3	5463	296	0.161	233
4×150	54.4	6762	327	0.129	268
4×185	60.4	8210	363	0.106	303
4×240	68.9	10960	414	0.0801	356
5×1	12.5	200	50	19.5	10
5×1,5	13	230	52	13.3	13
5×2,5	14.4	300	58	7.98	17
5×4	15.9	400	64	4.95	23
5×6	17.5	518	70	3.3	29
5×10	20.7	785	83	1.91	42
5×16	23.6	1113	100	1.21	54
5×25	29.7	1708	178	0.78	71
5×35	33	2280	16.8	0.554	89
5×50	37.8	3100	227	0.386	114
5×70	44.5	4430	267	0.272	140
7×1,5	14.1	278	57	13.3	11
7×2,5	15.5	362	62	7.98	16
10×1,5	17.6	395	71	13.3	10
12×1,5	18.1	434	73	13.3	10
14×1,5	19.3	410	78	13.3	9
19×1,5	21.1	595	85	13.3	8
24×1,5	24.8	760	146	13.3	8
