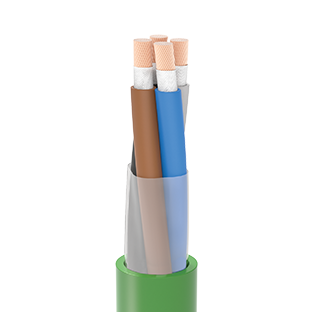

M2XH — FFR (NOFI)

Оставить заявку

Используются на морских транспортных средствах в качестве стационарных кабелей для различного электромеханического и
электронного оборудования, где требуется надежное соединение во время пожара.

Минимальная рекомендуемая температура для установки: -15 °С
Идентификацию жилы, допуски на диаметр, номинальные характеристики и другие сведения см. в разделе технической
информации

Подробные параметры в КАТАЛОГЕ

Проводник :Электролитический, многожильный, отожженный медный провод IEC 60228, класс 5 (класс 2 и/или луженый по запросу)
Огнезащита : Микалента
Изоляция : Компаунд из сшитого полиэтилена (XLPE)
Внутреннее покрытие : Разделительная пленка
Наружная оболочка : Не содержит галогенов, пожароустойчивая и огнестойкая, из компаунда
на основе термопластичного полиолефина (SHF 1)
Цвет: Оранжевый или зеленый
NOFI : С разделительной пленкой

Конструкция : IEC 60092 / 353
Испытания и материалы : IEC 60092 / 350-360
Пожароустойчивые : IEC 60332 / 1-2, IEC 60332 / 3-22 кат. A
Огнестойкость: IEC 60331 / 21, IEC 60331 / 1-2
Содержание галогена : IEC 60754 / 1-2
Выделение дыма : IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
Стойкость к озону : IEC 60811 / 403
Рабочая температура : -40°C / + 90°C
Мин. радиус изгиба (стационарные) : Для кабелей D ≤ 25 мм 4xD
Для кабелей D > 25 мм 6xD
Номинальное напряжение: 0,6 / 1 kB
Испытательное напряжение : 3,5 kB

Поперечное
сечение (мм²)		 Общий диаметр
(мм)		 Примерный вес
(кг/км)		 Мин. радиус
изгиба,
стационарная
установка (мм)		 Максимальное
сопротивление
проводников
при 20°C
(Ом / км)		 Допустимая
нагрузка по
току при 45°C (A)
1×1 5.2 36 21 19.5 16
1×1,5 5.4 41 22 13.3 21
1×2,5 5.9 52 24 7.98 29
1×4 6.4 70 26 4.95 39
1×6 6.9 88 28 3.3 50
1×10 8 133 32 1.91 71
1×16 9.3 193 37 1.21 93
1×25 11.5 293 46 0.78 122
1×35 12.4 384 50 0.554 152
1×50 14 530 58 0.386 195
1×70 16.6 750 67 0.272 240
1×95 18.2 950 73 0.206 286
1×120 20.3 1205 82 0.161 332
1×150 22.3 1490 90 0.129 382
1×185 24.8 1807 148 0.106 432
1×240 28.1 2408 170 0.0801 508
1×300 30.9 2956 186 0.0641 590
2×1 8.5 70 34 19.5 14
2×1,5 8.9 80 36 13.3 18
2×2,5 9.8 105 40 7.98 25
2×4 10.9 140 44 4.95 33
2×6 12.1 185 49 3.3 43
2×10 14.5 300 58 1.91 60
2×16 16.7 430 67 1.21 79
3×1 9 90 36 19.5 12
3×1,5 9.4 105 38 13.3 15
3×2,5 10.4 135 42 7.98 21
3×4 11.8 190 48 4.95 28
3×6 12.9 250 52 3.3 35
3×10 15.4 390 62 1.91 50
3×16 17.8 590 72 1.21 66
4×1 9.9 110 40 19.5 12
4×1,5 10.3 130 42 13.3 15
4×2,5 11.6 180 47 7.98 21
4×4 13 240 52 4.95 28
4×6 14.4 320 58 3.3 35
4×10 17.2 505 69 1.91 50
4×16 19.8 740 80 1.21 66
5×1 10.8 130 44 19.5 10
5×1,5 11.5 160 46 13.3 13
5×2,5 12.7 215 51 7.98 17
5×4 14.4 305 58 4.95 23
5×6 15.8 400 64 3.3 29
5×10 19 630 76 1.91 42
5×16 22.1 930 89 1.21 54
7×1,5 12.4 200 50 13.3 11
7×2,5 14 275 56 7.98 16
10×1,5 15.9 290 64 13.3 10
12×1,5 16.6 330 67 13.3 10
14×1,5 17.6 380 71 13.3 9
19×1,5 19.6 490 79 13.3 8
24×1,5 24.3 780 130 13.3 8
