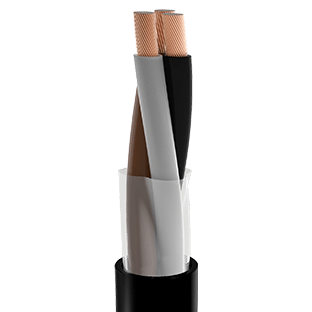

M2XH (NOFI)

Используются в качестве стационарных кабелей в различном электромеханическом и электронном оборудовании на
морских судах, в большинстве отсеков и на открытой палубе судов.

Минимальная рекомендуемая температура для установки: -15 °С
Идентификацию жилы, допуски на диаметр, номинальные характеристики и другие сведения см. в разделе технической
информации

Подробные параметры в КАТАЛОГЕ

Проводник :Электролитический, многожильный, отожженный медный провод по IEC 60228, класс 5 (класс 2 и / или луженый по запросу)
Изоляция : Компаунд из сшитого полиэтилена (XLPE)
Внутреннее покрытие: Разделительная пленка
Наружная оболочка:Не содержит галогенов, пожароустойчивая, из компаунда на основе полиолефина (SHF 1)
Цвет : Черный, серый или красный
NOFI : С разделительной пленкой

Конструкция : IEC 60092 / 353
Испытания и материалы : IEC 60092 / 350-360
Пожароустойчивые : IEC 60332 / 1, IEC 60332 / 3-22 кат A
Содержание галогена : IEC 60754 / 1-2
Выделение дыма : IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
Стойкость к озону : IEC 60811 / 403
Рабочая температура : -40°C / + 90°C
Мин. радиус изгиба (стационарные): Для кабелей D ≤ 25 мм 4xD
Для кабелей D > 25 мм 6xD
Номинальное напряжение : 0,6 / 1 kB
Испытательное напряжение : 3,5 kB

Поперечное сечение (мм²)	Общий диаметр (мм)	Примерный вес (кг/км)	Мин. радиус изгиба, стационарная установка (мм)	Максимальное сопротивление проводников при 20°C (Ом / км)	Допустимая нагрузка по току при 45°C (A)
1×1	4.8	32	19	19.5	16
1×1,5	5	37	20	13.3	21
1×2,5	5.5	48	22	7.98	29
1×4	6	64	24	4.95	39
1×6	6.5	83	26	3.3	50
1×10	7.6	127	30	1.91	71
1×16	8.8	187	35	1.21	93
1×25	10.9	280	44	0.78	122
1×35	12	376	72	0.554	152
1×50	13.9	518	83	0.386	195
1×70	16	731	96	0.272	240
1×95	17.8	938	107	0.206	286
1×120	19.9	1192	119	0.161	332
1×150	21.7	1464	130	0.129	382
1×185	24.2	1780	145	0.106	432
1×240	27.7	2390	166	0.0801	508
1×300	30.5	2936	183	0.0641	590
2×1	7.5	58	30	13.3	14
2×1,5	7.9	68	32	7.98	18
2×2,5	9	95	36	4.95	25
2×4	10	127	40	3.3	35
2×6	11.3	173	46	1.91	43
2×10	13.3	280	54	1.21	60
2×16	15.7	407	63	1.21	79
3×1	7.9	72	32	13.3	12
3×1,5	8.6	91	35	7.98	15
3×2,5	9.5	123	38	7.98	21
3×4	10.6	170	43	4.95	28
3×6	12	233	48	3.3	35
3×10	14.5	370	58	1.91	50
3×16	16.9	566	68	1.21	66
4×1	8.9	93	36	19.5	12
4×1,5	9.4	112	38	13.3	15
4×2,5	10.5	154	42	7.98	21
4×4	11.9	220	48	4.95	28
4×6	13.2	297	53	3.3	35
4×10	16.1	480	65	1.91	50
4×16	18.7	707	75	1.21	66
5×1	9.7	133	39	19.5	10
5×1,5	10.2	136	41	13.3	13
5×2,5	11.7	195	47	7.98	17
5×4	13	271	52	4.95	23
5×6	14.7	375	59	3.3	29
5×10	17.9	601	72	1.91	42
5×16	20.8	887	84	1.21	54
7×1,5	11.2	176	45	13.3	11
7×2,5	12.6	247	51	7.98	16
7×4	14.4	365	58	4.95	21
10×1,5	14.3	257	58	13.3	10
10×2,5	16.3	367	65	7.98	14
12×1,5	14.8	287	60	13.3	10
12×4	19.5	614	78	4.95	18
14×1,5	15.6	325	63	13.3	9
14×2,5	18	481	72	7.98	12
16×2,5	19	544	76	7.98	12
19×1,5	17.4	427	70	13.3	8
20×2,5	21.2	683	85	7.98	11
24×1,5	24.3	792	98	13.3	8
30×1,5	22	668	88	13.3	7
30×2,5	25.3	983	127	7.98	10
