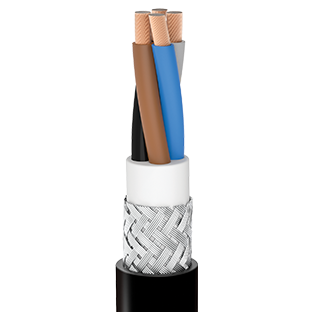

M2XSH

Оставить заявку

Используются в качестве стационарных кабелей в различном электромеханическом и электронном оборудовании на морских
судах, в большинстве отсеков и открытой палубе судов.

Минимальная рекомендуемая температура для установки: -15 °С
Идентификацию жилы, допуски на диаметр, номинальные характеристики и другие сведения см. в разделе технической
информации

Подробные параметры в КАТАЛОГЕ

Проводник :Электролитический, многожильный, отожженный медный провод IEC 60228, класс 5 (класс 2 и/или луженый по запросу)
Изоляция :Компаунд из сшитого полиэтилена (XLPE)
Внутренняя оболочка :Подушка из компаунда, не содержащего галогенов.
Броня :Броня с оплеткой из оцинкованной стальной проволоки (минимальное покрытие 90%)
Наружная оболочка :Не содержит галогенов, пожароустойчивая, из компаунда на основе полиолефина (SHF 1)
Цвет :Черный или серый

Конструкция :IEC 60092 / 353
Испытания и материалы :IEC 60092 / 350-360
Пожароустойчивые :IEC 60332 / 1-2, IEC 60332 / 3-22 кат. A
Содержание галогена :IEC 60754 / 1-2
Выделение дыма :IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
Стойкость к озону :IEC 60811 / 403
Рабочая температура :-40 °C / +90 °C
Мин. радиус изгиба (стационарные) :6xD
Номинальное напряжение :0,6 / 1 кВ
Испытательное напряжение :3,5 кВ

Поперечное
сечение (мм²)		 Общий диаметр
(мм)		 Примерный вес
(кг/км)		 Мин. радиус
изгиба,
стационарная
установка (мм)		 Максимальное
сопротивление
проводников
при 20°C (Ом / км)		 Допустимая
нагрузка по
току при 45°C (A)
2×1 10.4 165 63 19.5 14
2×1,5 10.8 178 65 13.3 18
2×2,5 11.6 215 70 7.98 25
2×4 12.6 266 76 4.95 35
2×6 14 350 84 3.3 43
2×10 16.8 515 101 1.91 60
2×16 18.2 656 110 1.21 79
2×25 23.4 1025 140 0.78 104
2×35 25.8 1300 155 0.554 129
2×50 29.8 1760 179 0.386 166
2×70 33.4 2326 201 0.272 204
3×1 10.8 180 65 19.5 12
3×1,5 11.4 205 69 13.3 15
3×2,5 12.1 245 73 7.98 21
3×4 13.1 310 79 4.95 28
3×6 14.6 408 88 3.3 35
3×10 17.6 610 106 1.91 50
3×16 19.3 810 116 1.21 66
3×25 24.9 1255 150 0.78 86
3×35 27.4 1605 165 0.554 107
3×50 31.8 2190 190 0.386 137
3×70 36.1 3036 217 0.272 168
3×95 40.4 3840 243 0.206 201
3×120 45.8 4925 275 0.161 233
3×150 50 5925 300 0.129 268
3×185 56.6 7410 340 0.106 303
3×240 62.6 9365 376 0.0801 356
4×1 11.7 210 71 19.5 12
4×1,5 12.2 235 74 13.3 15
4×2,5 13 285 78 7.98 21
4×4 14.6 390 88 4.95 28
4×6 15.8 490 95 3.3 35
4×10 19.3 750 116 1.91 50
4×16 21 995 126 1.21 66
