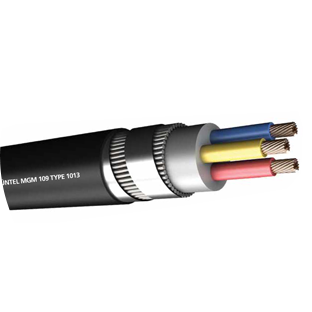

MGM 109 TYPE 1012,1013,1014

Оставить заявку

Используется как фиксированный монтажный кабель для питания машин
и оборудование.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: электролитический, многопроволочный, медный провод IEC 60228, класс 1 или 2
ИЗОЛЯЦИЯ: ПВХ
СХЕМА: Все жилы кладутся в контакт друг с другом.
ПОКРЫТИЕ: Состав постельного белья на основе ПВХ.
БРОНЯ: Гибкая броня из оцинкованной стали.
СЕПЕРАТОР: Оцинкованная стальная лента (опция).
НАРУЖНАЯ ОБОЛОЧКА: Специальный ПВХ пластикат.
СВЯЗАННЫЕ СТАНДАРТЫ: MGM 109/1983
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 600/1000 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 3 кВ
Cross Section       2×1,5     2×2,5     2×4   2×6   2×10     2×16
MGM 109 TYPE 101
Conductors
Number and cross section   mm2   2×1,5     2×2,5     2×4   2×6   2×10     2×16
Insulation thickness   mm   0.8     0.8     0.8   0.8   1.0     1.0
Cable details
Radial thickness of inner sheath   mm   0.8     0.8     0.8   0.8   0.8     0.8
Inner sheath diameter   mm   7.0     8.2     10.2   11.3   14.0     15.8
Size of armour   mm   1/0,9     1/0,9     1/0,9   1/0,9   1/1,25     1/1,25
Radial thickness of outer sheath   mm   1.3     1.4     1.4   1.5   1.6     1.6
Min. overall diameter   mm   9.7     11.1     13.1   14.5   18.1     19.9
Max. overall diameter   mm   13.7     15.1     17.1   18.5   22.1     23.9
Min. bending radius   mm   124     136     154   167   199     216
Appx. cable weight   kg/km   320     395     480   620   950     1.28
Copper weight   kg/km   30     50     80   120   220     380
Electrical details
«Continuous current
rating at 25°C Ambient»		   A   18     26     34   44   61     82
Max. DC resistance at 20°C
Conductors   Ω /km   12.1     7.41     4.61   3.08   1.83     1.15
Armour   Ω /km   20.17     12.30     7.68   5.13   3.05     1.92
Cross Section     3×1,5   3×2,5 3×4   3×6 3×10   3×16 3×25 3×35   3×50 3×70   3×95

MGM 109 TYPE 101
Phase and Earth Conductors
Number and cross section mm2   3×1,5   3×2,5 3×4   3×6 3×10   3×16 3×25 3×35   3×50 3×70   3×95
Insulation thickness mm   0.8   0.8 0.8   0.8 1.0   1.0 1.2 1.2   1.4 1.4   1.6
Cable details
Radial thickness of inner sheath mm   0.8   0.8 0.8   0.8 0.8   0.8 1.0 1.0   1.0 1.2   1.2
Inner sheath diameter mm   7.4   8.8 10.9   12.0 15.0   16.6 20.3 22.5   26.2 30.0   34.8
Size of armour mm   1/0,9   1/0,9 1/0,9   1/1,25 1/1,25   1/1,25 1/1,60 1/1,60   1/1,80 1/2,0   1/2,0
Radial thickness of outer sheath mm   1.4   1.4 1.4   1.5 1.6   1.6 1.7 1.8   1.9 2.0   2.1
Min. overall diameter mm   9.7   11.1 13.1   14.5 18.1   20.7 25.3 27.9   32.2 36.4   41.6
Max. overall diameter mm   13.7   15.1 17.1   18.5 22.1   24.7 29.3 31.9   36.2 40.4   45.6
Min. bending radius mm   124   136 154   167 199   223 264 288   326 364   411
Appx. cable weight kg/km   350   420 560   780 1.12   1.4 2.15 2.45   3.4 4.42   5.8
Copper weight kg/km   45   75 120   190 310   530 810 1.16   1.72 2.34   3.2
Electrical details
«Continuous current
rating at 25°C Ambient»		 A   18   26 34   44 61   82 108 135   168 207   250
Max. DC resistance at 20°C
Phase and earth conductors Ω /km   12.1   7.41 4.61   3.08 1.83   1.15 0.727 0.524   0.387 0.268   0.193
Armour Ω /km   20.17   12.30 7.68   5.13 3.05   1.92 1.21 0.873   0.645 0.447   0.322
Cross Section     4×1,5   4×2,5 4×4   4×6 4×10   4×16 4×25 4×35   4×50 4×70   4×95

MGM 109 TYPE 1014
Phase and Earth Conductors
Number and cross section mm2   4×1,5   4×2,5 4×4   4×6 4×10   4×16 4×25 4×35   4×50 4×70   4×95
Insulation thickness mm   0.8   0.8 0.8   0.8 1.0   1.0 1.2 1.2   1.4 1.4   1.6
Cable details
Radial thickness of inner sheath mm   0.8   0.8 0.8   0.8 0.8   1.0 1.0 1.0   1.2 1.2   1.2
Inner sheath diameter mm   8.1   9.5 11.9   13.2 16.5   18.7 22.6 25.0   29.6 33.4   38.7
Size of armour mm   1/0,9   1/0,9 1/1,25   1/1,25 1/1,25   1/1,60 1/1,60 1/1,60   1/2,0 1/2,0   1/2,0
Radial thickness of outer sheath mm   1.4   1.4 1.5   1.5 1.6   1.7 1.8 1.9   2.0 2.1   2.2
Min. overall diameter mm   11.0   12.5 15.8   17.2 20.8   23.9 28.0 30.6   36.2 40.2   45.7
Max. overall diameter mm   15.0   16.5 19.8   21.2 24.8   27.9 32.0 34.6   40.2 44.2   49.7
Min. bending radius mm   135   149 179   191 224   252 288 312   362 398   448
Appx. cable weight kg/km   420   500 750   820 1.35   1.9 2.61 3.1   4.3 5.4   7
Copper weight kg/km   60   100 160   240 400   660 1.05 1.46   2.09 3.01   4.1
Electrical details
«Continuous current
rating at 25°C Ambient»		 A   18   26 34   44 61   82 108 135   168 207   250
Max. DC resistance at 20°C
Phase and earth conductors Ω /km   12.1   7.41 4.61   3.08 1.83   1.15 0.727 0.524   0.387 0.268   0.193
Armour Ω /km   20.17   12.30 7.68   5.13 3.05   1.92 1.21 0.873   0.645 0.447   0.322
