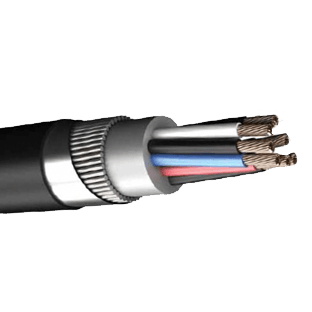

MGM 110 SINGLE LAYER ARMOURED

Оставить заявку

Используется как сигнальная и телефонная кабина в стационарных установках.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: электролитический, многопроволочный, луженый медный провод IEC 60228, класс 1 или 2
ИЗОЛЯЦИЯ: ПВХ
СХЕМА: Al / жилы / помогают контактировать друг с другом. Кабины телефонной связи обслуживаются парами.
ПОКРЫТИЕ: Состав оболочки на основе ПВХ.
БРОНЯ: 2 слоя бронирования/оцинкованная пластина/ стальной прут
СЕПЕРАТОР: Оцинкованная сталь / лента (по запросу).
НАРУЖНАЯ ОБОЛОЧКА: Специальный ПВХ пластикат.
СВЯЗАННЫЕ СТАНДАРТЫ: MGM 110/1984
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 110 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 1 кВ
ОДНОБРОНИРОВАННЫЙ СИГНАЛЬНЫЙ КАБЕЛЬ MGM 110
Номинальное сечение   2 × 1,5 4 × 1,5 7 × 1,5 10 × 1,5 12 × 1,5 14 × 1,5 19 × 1,5 37 × 1,5 61 × 1,5 91 × ​​1,5
Дирижеры
Количество и сечение мм2 2 × 1,5 4 × 1,5 7 × 1,5 10 × 1,5 12 × 1,5 14 × 1,5 19 × 1,5 37 × 1,5 61 × 1,5 91 × ​​1,5
Скручивание мм 7 / 0,5
Диаметр проводника Имя. мм 1:50
толщина изоляции мм 0,5
Диаметр сосуда мм 2,36 (мин.) - 2,64 (макс.)
Детали кабеля
радиальная толщина внутренней оболочки мм 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.2 1.2 1.4
Диаметр брони мм 1 / 0,9 1 / 0,9 1 / 0,9 1 / 1,25 1 / 1,25 1 / 1,25 1 / 1,25 1 / 1,6 1 / 1,6 1 / 2,0
Радиальная толщина внешней оболочки мм 1.4 1.5 1.5 1.6 1.6 1.6 1,7 1,8 2.0 2.2
Мин. диаметр кабеля мм 11,6 12,8 14,2 17,7 18,1 18,6 20,2 26,5 32,1 38,5
Максимум. диаметр кабеля мм 13,0 14,4 15,8 19,3 19,7 20,6 22,2 28,9 34,5 41,3
Мин. радиус изгиба мм 104 116 127 155 158 165 178 232 276 331
Приблизительный вес кабеля кг / км 320 395 500 780 850 920 1,100 1 900 2 740 4 050
Медный вес кг / км 30 60 105 150 180 210 280 540 880 1,315
ОДНОБРОНИРОВАННЫЙ ТЕЛЕФОННЫЙ КАБЕЛЬ MGM 110
Номинальное сечение   1x2x1,5 2x2x1,5 4x2x1,5 7x2x1,5 10x2x1,5 12x2x1,5 19x2x1,5 27x2x1,5 30x2x1,5 37x2x1,5 48x2x1,5 61x2x1,5
Дирижеры
Количество и сечение мм2 1x2x1,5 2x2x1,5 4x2x1,5 7x2x1,5 10x2x1,5 12x2x1,5 19x2x1,5 27x2x1,5 30x2x1,5 37x2x1,5 48x2x1,5 61x2x1,5
Скручивание мм 7 / 0,5
Диаметр проводника Имя. мм 1:50
толщина изоляции мм 0,5
Диаметр сосуда мм 2,36 (мин.) - 2,64 (макс.)
Детали кабеля
Радиальная толщина внутренней оболочки мм 1.0 1.0 1.0 1.0 1.2 1.2 1.2 1.4 1.4 1.4 1.4 1.6
Диаметр брони мм 1 / 0,9 1 / 0,9 1 / 1,25 1 / 1,25 1 / 1,6 1 / 1,6 1 / 1,6 1 / 2,0 1 / 2,0 1 / 2,0 1 / 2,0 1 / 2,5
Радиальная толщина внешней оболочки мм 1.4 1.5 1.5 1.6 1,7 1,7 1,8 2.0 2.0 2.1 2.3 2,4
Мин. диаметр кабеля мм 11,6 12,8 17,6 20,5 26,0 26,5 30,5 36,9 37,0 40,8 46,1 51,3
Максимум. диаметр кабеля мм 13,0 14,4 19,3 22,5 28,0 28,9 32,9 39,5 39,6 43,6 48,9 54,5
Мин. радиус изгиба мм 104 116 155 180 224 232 264 316 317 349 392 436
Приблизительный вес кабеля кг / км 320 395 690 900 1,350 1,460 2 000 2 800 3 000 3450 4 160 5 500
Медный вес кг / км 30 60 120 210 290 350 550 780 870 1,070 1,390 1,760
