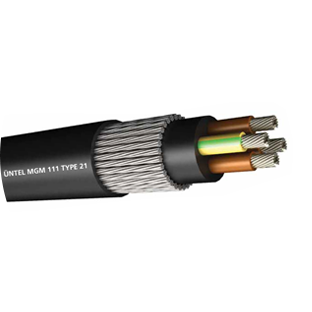

MGM 111 TYPE 21

Используется для поставки землеройных, дробильных машин.
и оборудование.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический, многопроволочный, луженый медный провод IEC 60228, класс 5
ИЗОЛЯЦИЯ: EPR
СХЕМА: сердечники укладываются на опору, не контактируя друг с другом.
ПОКРЫТИЕ: Состав оболочки на основе каучука.
БРОНЯ: Гибкая броня из оцинкованной стали.
НАРУЖНАЯ ОБОЛОЧКА: Прочная внешняя оболочка из хлоропрена.

СВЯЗАННЫЕ СТАНДАРТЫ: MGM 115/1985
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 600/1000 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 3 кВ

Номинальное сечение		4 × 2,5	4 × 4	4 × 6	4 × 10	4 × 16	4 × 25	4 × 35	4 × 50	4 × 70	4 × 95	4 × 120	4 × 150
Фаза и заземление
Номер и раздел	мм2	4 × 2,5	4 × 4	4 × 6	4 × 10	4 × 16	4 × 25	4 × 35	4 × 50	4 × 70	4 × 95	4 × 120	4 × 150
Скручивание	мм	50 / 0,25	56 / 0,30	84 / 0,30	80 / 0,40	126 / 0,40	196 / 0,40	276 / 0,40	396 / 0,40	360 / 0,50	475 / 0,50	629 / 0,50	740 / 0,50
Диаметр проводника	Ном. мм	2.10	2,70	3,30	4,40	5,50	7.10	8,40	10.10	11,90	13,90	15,80	17.00
Толщина изоляции	мм	1.4	1.4	1.5	1.5	1.5	1.6	1.6	1,7	1,8	2.0	2.2	2.3
Детали кабеля
Радиальная толщина внутренней оболочки	мм	2.0	2.0	2,5	2,5	2,5	2,5	2,5	2,5	2,5	3.8	3.8	5.0
Диаметр брони	мм	7 / 0,45	7 / 0,45	7 / 0,71	7 / 0,71	7 / 0,71	7 / 0,90	7 / 0,90	7 / 0,90	7 / 0,90	7 / 0,90	7 / 0,90	7 / 1,25
Толщина внешней оболочки	мм	2,5	2,5	3.8	3.8	3.9	4.3	4,7	5.1	5,7	6.3	6,8	7.3
Мин. Диаметр кабеля	мм	26,2	27,7	36,7	38,8	41,5	46,6	51,0	56,1	64,8	74,9	83,8	91,4
Максимум. Диаметр кабеля	мм	28,6	30,1	38,8	41,0	44,0	49,8	56,1	61,8	71,4	78,6	89,0	95,3
Мин. Радиус изгиба	мм	258	271	350	369	396	449	505	557	643	708	801	858
Приблизительный вес кабеля	кг / км	1,15	1,32	2.35	2,74	3,17	4,03	5,22	6.4	8.06	10,65	13,45	15.3
Медный вес	кг / км	96	154	230	384	614	960	1,344	192	2,688	3,648	4,608	5,76
Электрические значения
Пропускная способность при непрерывном токе при температуре 25 ° C	А	28 год	37	46	63	85	110	135	170	205	250	295	320
При 20 ° C Макс. Сопротивление постоянному току
Фаза и заземление	Ом / км	8.21	5,09	3,39	1,95	1,24	0,795	0,565	0,393	0,277	0,210	0,164	0,132
Броня	Ом / км	4.2	3.9	2.0	1.9	1,7	1.5	1.1	0,96	0,80	0,73	0,47	0,41
