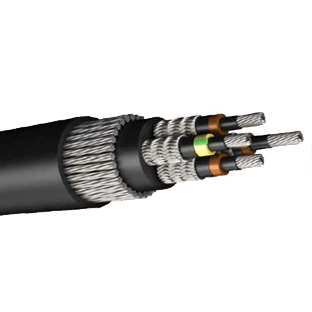

MGM-111-TYPE-620-TYPE-621

Оставить заявку

поставляется для землеройных, дробильных машин и оборудование.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический, многопроволочный, луженый медный провод IEC 60228, класс 5
СЕПЕРАТОР: полупроводниковый слой
ИЗОЛЯЦИЯ: EPR (Жила заземления не изолирована в TİP 620)
СЕПЕРАТОР: полупроводниковый слой
ЭКРАН: Экран из луженой меди / нейлоновой оплетки поверх изолированных жил.
СХЕМА: Алюминиевые жилы укладываются в контакте друг с другом.
ПОКРЫТИЕ: Состав оболочки на основе каучука.
БРОНЯ: Оцинкованная стальная / гибкая броня.
СЕПЕРАТОР: оцинкованная стальная лента или водоблокирующая лента (опция)
НАРУЖНАЯ ОБОЛОЧКА: Прочная внешняя оболочка из хлоропрена.
СВЯЗАННЫЕ СТАНДАРТЫ: MGM 111/1985
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 3800/6600 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 15 кВ
Номинальное сечение   3 × 16 + 16 3 × 25 + 16 3 × 35 + 16 3 × 50 + 25 3 × 70 + 35 3 × 95 + 50 3 × 120 + 70
MGM 111 ТИП 620
Фазовые проводники
Количество и сечение мм2 3 × 16 3 × 25 3 × 35 3 × 50 3 × 70 3 × 95 3 × 120
Скручивание мм 126 / 0,40 196 / 0,40 276 / 0,40 396 / 0,40 360 / 0,50 475 / 0,50 608 / 0,50
толщина изоляции мм 5.0 5.0 5.0 5.0 5.0 5.0 5.0
Проводник земли
Количество и сечение мм2 1 × 16 1 × 16 1 × 16 1 × 25 1 × 35 1 × 50 1 × 70
Скручивание мм 126 / 0,40 126 / 0,40 126 / 0,40 196 / 0,40 276 / 0,40 396 / 0,40 360 / 0,50
толщина изоляции мм - - - - - - -
Детали кабеля
радиальная толщина внутренней оболочки мм 3.8 3.8 3.8 5.0 5.0 5.0 5.0
Диаметр брони мм 7 / 0,7 7 / 0,7 7 / 0,9 7 / 0,9 7 / 0,9 7 / 1,25 7 / 1,25
Радиальная толщина внешней оболочки мм 5,6 6.0 6.3 6,7 7.2 7,8 8.1
Мин. диаметр кабеля мм 67,2 71,4 75,4 85,1 91,2 97,4 100,5
Максимум. диаметр кабеля мм 70,4 74,6 78,6 88,6 94,6 100,9 105,2
Мин. радиус изгиба мм 634 672 708 798 852 909 947
Приблизительный вес кабеля кг / км 7 150 8 150 9 750 11 800 13 800 14 600 19 500
Медный вес кг / км 990 1,300 1,650 2 250 3150 4200 5 050
Электрические значения
«Допустимая длительная токовая нагрузка при температуре 25 ° C» А 85 110 135 170 205 250 295
При 20 ° C макс. Сопротивление постоянному току
Фазовые проводники нткм 1,24 0,795 0,565 0,393 0,277 0,21 0,164
«3 экрана и заземление соединены параллельно» нткм 0,70 0,60 0,50 0,50 0,34 0,28 0,18
Броня нткм 0,79 0,74 0,70 0,46 0,43 0,40 0,38
MGM 111 ТИП 621
Номинальное сечение   4 × 16 4 × 25 4 × 35 4 × 50 4 × 70 4 × 95 4 × 120 4 × 150
Дирижеры
Количество и сечение мм2 4 × 16 4 × 25 4 × 35 4 × 50 4 × 70 4 × 95 4 × 120 4 × 150
Скручивание мм 126 / 0,40 196 / 0,40 276 / 0,40 396 / 0,40 360 / 0,50 475 / 0,50 608 / 0,50 756 / 0,50
Толщина изоляции мм 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0
Детали кабеля
Радиальная толщина внутренней оболочки мм 3.8 3.8 3.8 5.0 5.0 5.0 5.0 5.0
Диаметр брони мм 7 / 0,7 7 / 0,7 7 / 0,9 7 / 0,9 7 / 0,9 7 / 1,25 7 / 1,25 7 / 1,25
Радиальная толщина внешней оболочки мм 5,6 6.0 6.3 6,7 7.2 7,8 8.1 5,6
Мин. диаметр кабеля мм 67,2 71,4 75,4 85,1 91,2 97,4 100,5 107,5
Максимум. диаметр кабеля мм 70,4 74,6 78,6 88,6 94,6 100,9 105,2 111,0
Мин. радиус изгиба мм 634 672 708 798 852 909 947 999
Приблизительный вес кабеля кг / км 7 350 8 500 10 000 12 900 14 300 15 200 19 500 21 500
Медный вес кг / км 1,150 1,550 2100 2 750 3 800 5 000 5 950 7 000
Электрические значения
«Допустимая длительная токовая нагрузка при температуре 25 ° C» А 85 110 135 170 205 250 295 345
При 20 ° C макс. Сопротивление постоянному току
проводники нткм 1,24 0,795 0,565 0,393 0,277 0,21 0,164 0,124
Броня нткм 0,79 0,74 0,70 0,46 0,43 0,40 0,38 0,35
