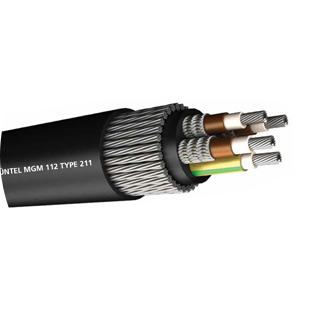

MGM 112 ТИП 201, ТИП 211
Применяется для поставки землеройных, дробильных машин
и оборудования.
подробные параметры в КАТАЛОГЕ
ПРОВОДНИК: Электролитический, многожильный, луженый медный провод IEC 60228, класс 5
ИЗОЛЯЦИЯ: EPR
ЭКРАН: Экран из луженой меди / нейлоновой оплетки поверх фазовых жил. Заземленная жила не экранирована на Наконечнике 211.
СХЕМА: Все жилы уложены так, чтобы контактировать друг с другом.
ПОКРЫТИЕ: Состав оболочки на основе каучука.
БРОНЯ: Гибкая броня из оцинкованной стали.
НАРУЖНАЯ ОБОЛОЧКА: Прочная внешняя оболочка из хлоропрена.
СВЯЗАННЫЕ СТАНДАРТЫ: MGM 112/1984
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 660/1100 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 3 кВ
| Параметры | 3 × 10 | 3 × 16 | 3 × 25 | 3 × 35 | 3 × 50 | 3 × 70 | 3 × 95 | 3 × 120 | |
|---|---|---|---|---|---|---|---|---|---|
| MGM 112 | |||||||||
| Параметры | |||||||||
| Количество и сечение | мм2 | 3 × 10 | 3 × 16 | 3 × 25 | 3 × 35 | 3 × 50 | 3 × 70 | 3 × 95 | 3 × 120 |
| Stranding | мм | 80 / 0,40 | 126 / 0,40 | 196 / 0,40 | 276 / 0,40 | 396 / 0,40 | 360 / 0,50 | 475 / 0,50 | 608 / 0,50 |
| Диаметр проводника | Ном. мм | 4,40 | 5,50 | 7.10 | 8,40 | 10.10 | 11,90 | 13,90 | 15,50 |
| Толщина изоляции | мм | 1.5 | 1.5 | 1.6 | 1.6 | 1.6 | 1,8 | 2.0 | 2.2 |
| Детали кабеля | |||||||||
| Радиальная толщина внутренней оболочки | мм | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 3.8 | 3.8 |
| Мин. внутренний диаметр оболочки | мм | 25,5 | 28,7 | 32,2 | 35,2 | 39,5 | 44,5 | 52,5 | 56,6 |
| Максимум. внутренний диаметр оболочки | мм | 27,5 | 30,7 | 34,2 | 37,2 | 41,5 | 47,0 | 55,5 | 59,6 |
| Размер брони | мм | 7 / 0,71 | 7 / 0,71 | 7 / 0,71 | 7 / 0,71 | 7 / 0,71 | 7 / 0,90 | 7 / 1,25 | 7 / 1,25 |
| Радиальный диаметр внешней оболочки | мм | 3.8 | 3.8 | 4.1 | 4.4 | 4.9 | 5,4 | 5.9 | 6.3 |
| Мин. общий диаметр | мм | 37,3 | 40,6 | 44,6 | 48,3 | 53,6 | 60,7 | 71,8 | 76,7 |
| Максимум. общий диаметр | мм | 39,8 | 43,4 | 47,4 | 51,1 | 57,4 | 64,5 | 75,8 | 81,0 |
| Мин. радиус изгиба | мм | 398 | 434 | 474 | 511 | 574 | 645 | 758 | 810 |
| Прил. вес кабеля | кг / км | 2,52 | 3,22 | 3,85 | 4.6 | 5,71 | 7,45 | 10,25 | 11,8 |
| Медный вес | кг / км | 488 | 741 | 1,12 | 1,868 | 2,49 | 3,686 | 4,766 | 6,566 |
| Электрические детали | |||||||||
| «Номинальный постоянный ток при температуре окружающей среды 25 ° C» |
А | 63 | 85 | 110 | 135 | 170 | 205 | 250 | 295 |
| Максимум. Сопротивление постоянному току при 20 ° C | |||||||||
| Фазовые проводники | Ом / км | 1,95 | 1,24 | 0,795 | 0,565 | 0,393 | 0,277 | 0,210 | 0,164 |
| Броня | Ом / км | 1,97 | 1,76 | 1,45 | 1.03 | 1,00 | 0,51 | 0,39 | 0,30 |
| 3 экрана в параллельном подключении | Ом / км | 1,33 | 1,61 | 1,10 | 1,20 | 1,40 | 0,70 | 0,85 | 0,50 |
| Номинальный кесит | 3 × 10 + 10 | 3 × 16 + 16 | 3 × 25 + 16 | 3 × 35 + 25 | 3 × 50 + 35 | 3 × 70 + 50 | 3 × 95 + 70 | 3 × 120 + 70 | |
| MGM 112 | |||||||||
| Фазовые проводники | |||||||||
| Количество и сечение | мм2 | 3 × 10 | 3 × 16 | 3 × 25 | 3 × 35 | 3 × 50 | 3 × 70 | 3 × 95 | 3 × 120 |
| Stranding | мм | 80 / 0,40 | 126 / 0,40 | 196 / 0,40 | 276 / 0,40 | 396 / 0,40 | 360 / 0,50 | 475 / 0,50 | 608 / 0,50 |
| Диаметр проводника | Ном. мм | 4,40 | 5,50 | 7.10 | 8,40 | 10.10 | 11,90 | 13,90 | 15,50 |
| Толщина изоляции | мм | 1.5 | 1.5 | 1.6 | 1.6 | 1,7 | 1,8 | 2.0 | 2.2 |
| Проводник земли | |||||||||
| Количество и сечение | мм2 | 1 × 10 | 1 × 16 | 1 × 16 | 1 × 25 | 1 × 35 | 1 × 50 | 1 × 70 | 1 × 70 |
| Stranding | мм | 80 / 0,40 | 126 / 0,40 | 126 / 0,40 | 196 / 0,40 | 276 / 0,40 | 396 / 0,40 | 360 / 0,50 | 360 / 0,50 |
| Диаметр проводника | Ном. мм | 4,40 | 5,50 | 5,50 | 7.10 | 8,40 | 10.10 | 11,90 | 11,90 |
| Толщина изоляции | мм | 1.5 | 1.5 | 1.5 | 1.6 | 1.6 | 1,7 | 1,8 | 1,8 |
| Детали кабеля | |||||||||
| Радиальная толщина внутренней оболочки | мм | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 3.8 | 5.0 | 5.0 |
| Мин. внутренний диаметр оболочки | мм | 27,9 | 31,6 | 35,4 | 38,8 | 43,7 | 51,8 | 60,3 | 64,9 |
| Максимум. внутренний диаметр оболочки | мм | 29,9 | 33,6 | 37,4 | 40,8 | 46,2 | 54,8 | 63,3 | 67,9 |
| Размер брони | мм | 7 / 0,71 | 7 / 0,71 | 7 / 0,71 | 7 / 0,71 | 7 / 0,71 | 7 / 0,90 | 7 / 1,25 | 7 / 1,25 |
| Радиальная толщина внешней оболочки | мм | 3.8 | 4.1 | 4.4 | 4.8 | 5,3 | 5,8 | 6.4 | 6.0 |
| Мин. общий диаметр | мм | 39,8 | 44,0 | 48,5 | 52,7 | 59,7 | 68,8 | 80,6 | 86,0 |
| Максимум. общий диаметр | мм | 42,3 | 46,8 | 51,3 | 56,5 | 63,5 | 72,8 | 84,9 | 90,0 |
| Мин. радиус изгиба | мм | 423 | 468 | 513 | 565 | 635 | 728 | 849 | 900 |
| Прил. вес кабеля | кг / км | 3,05 | 3,92 | 4,78 | 5,8 | 7,08 | 10,55 | 16,65 | 19 |
| Медный вес | кг / км | 584 | 895 | 1,164 | 1,608 | 2,196 | 3,036 | 4,028 | 4,758 |
| Электрические детали | |||||||||
| «Номинальный постоянный ток при температуре окружающей среды 25 ° C» |
А | 63 | 85 | 110 | 135 | 170 | 205 | 250 | 295 |
| Максимум. Сопротивление постоянному току при 20 ° C | |||||||||
| Фазовые проводники | Ом / км | 1,95 | 1,24 | 0,795 | 0,565 | 0,393 | 0,277 | 0,210 | 0,164 |
| Заземляющий проводник | Ом / км | 1,95 | 1,24 | 1,24 | 0,795 | 0,565 | 0,393 | 0,277 | 0,277 |
| Броня | Ом / км | 1,81 | 1,63 | 1,45 | 1.03 | 0,715 | 0,504 | 0,382 | 0,299 |
| 3 экрана в параллельном подключении | Ом / км | 1,33 | 1,61 | 1,10 | 1,20 | 1,40 | 0,70 | 0,85 | 0,50 |
