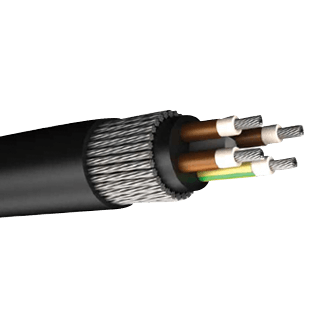

MGM 112 ТИП 321

Оставить заявку

применяется для землеройных, дробильных машины и оборудование.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический, многопроволочный, луженый медный провод IEC 60228, класс 5
ИЗОЛЯЦИЯ: EPR
РАСШИРЕНИЕ: Ядра поднимаются над кареткой, не контактируя друг с другом.
ПОКРЫТИЕ: Состав постельного белья на каучуковой основе.
БРОНЯ: Оцинкованная стальная / плиаб / электронная броня.
НАРУЖНАЯ ОБОЛОЧКА: Прочная внешняя оболочка из хлоропрена.
СВЯЗАННЫЕ СТАНДАРТЫ: MGM112 / 1984
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 1900/3300 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 7,5 кВ
Поперечное сечение   3 × 35 + 25 3 × 50 + 25 3 × 50 + 35 3 × 70 + 50 3 × 95 + 70 3 × 120 + 70
Фазовые проводники
Количество и сечение мм2 3 × 35 3 × 50 3 × 50 3 × 70 3 × 95 3 × 120
Stranding мм 276 / 0,40 396 / 0,40 396 / 0,40 360 / 0,50 475 / 0,50 608 / 0,50
Диаметр проводника Nam.mm 8,40 10.10 10.10 11,90 13,90 15,50
толщина изоляции мм 3.0 3.0 3.0 3.0 3.0 3.0
Проводник земли
Количество и сечение мм2 1 × 25 1 × 25 1 × 35 1 × 50 1 × 70 1 × 70
Stranding мм 196 / 0,40 196 / 0,40 276 / 0,40 396 / 0,40 360 / 0,50 360 / 0,50
Диаметр проводника Nam.mm 6,75 6,75 8.00 9,75 11,90 11,90
толщина изоляции мм 3.8 5.0 4.4 4.5 4.6 4.9
Детали кабеля
Радиальная толщина внутренней оболочки мм 2,5 3.8 3.8 3.8 5.0 5.0
Мин. внутренний диаметр оболочки мм 44,3 51,3 51,3 56,4 63,8 67,5
Максимум. внутренний диаметр оболочки мм 46,8 53,3 53,3 59,4 66,8 71,3
Размер брони мм 7 / 0,90 7 / 0,90 7 / 0,90 7 / 0,90 7 / 1,25 7 / 1,25
Радиальная толщина внешней оболочки мм 5,3 5,4 5,4 6.3 6,8 7.2
Мин. общий диаметр мм 60,3 66,9 66,9 74,4 84,9 89,4
Максимум. общий диаметр мм 64,1 70,9 70,9 78,4 89,2 93,7
Мин. радиус изгиба мм 770 851 851 941 1,071 1,125
Прил. вес кабеля кг / км 7 050 8 750 8 900 10 200 15 950 18 700
Медный вес кг / км 1,250 1,680 1,780 3 570 4 160 5 950
Электрические детали
«Номинальный постоянный ток при температуре окружающей среды 25 ° C» А 135 170 170 205 250 295
Максимум. Сопротивление постоянному току при 20 ° C
Фазовые проводники Q / км 0,565 0,393 0,393 0,277 0,210 0,164
Заземляющий проводник Q / км 0,795 0,795 0,565 0,393 0,277 0,277
Броня Э / км 0,92 0,79 0,79 0,50 0,38 0,30
